Многоходовый клапан переключения пониженного давления

• Заказные данные
  (2)
• Аксессуары
  (6)
• Информационные материалы

  Информационные материалы

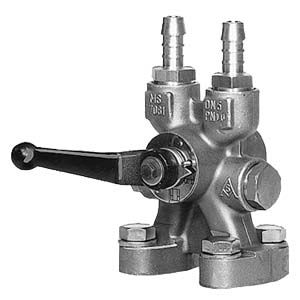

  Многоходовой клапан переключения пониженного давления 7MF9004-4CA/-4DA соединяется с измерительным преобразователем дифференциального давления с помощью фланца.

  Дизайн

  Многоходовой клапан оборудован двумя подключениями к процессу и двумя контрольными сединениями, которые доступны в двух версиях (с резьбовыми заглушками и G³/₈ или быстросъемными соединениями ). Корпус изготовлен из горячепрессованной латуни CuZn39Pb3, CW 614N. Соединения с резьбовыми заглушками или с самозатягивающимися быстросъемными соединениями.

  Примечание: Для фланцевого соединения многоходового клапана с измерительным преобразователем дифференциального давления всегда требуется набор принадлежностей.

  Характеристика

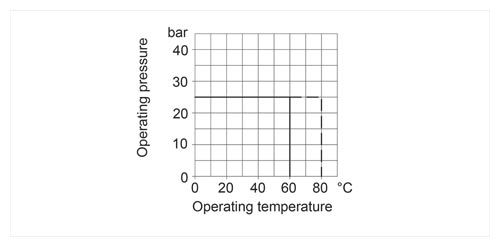

  Многоходовый клапан переключения пониженного давления, допустимое рабочее давление как функция допустимой рабочей температуры

  Функции

  • Перекрытие импульсных линий
  • Проверка нуля измерительного преобразования давления
  • Проверка характеристик измерительного преобразователя давления



  Положение клапана, символы имеются на экране

  Чертеж

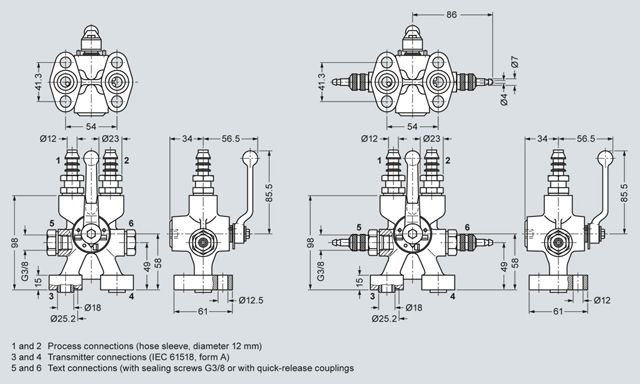

  Многоходовый клапан переключения пониженного давления 7MF9004-4CA/-4DA для прямого соединения с измерительным преобразователем дифференциального давления, размеры в мм



  Монтажный кронштейн 7MF9004-6AA (M13), размеры в мм

  Особенности

  • Прочная конструкция
  • Для жидкостей и газов
  • Обслуживание осуществляется одной рукой

  Опции

  Контрольные соединения

  • 2 резьбовые заглушки G³/₈
  • 2 быстросъемных соединения

  Дополнительно

  Набор принадлежностей для многоходового клапана

  • L11: 4 болта M10x25 по DIN EN 24017, 4 шайбы, 2 плоские прокладки
  • L15 (подходит для кислорода): 4 болта M10x25 по DIN EN 24017, 4 шайбы, 2 плоские прокладки
  • L31: 4 болта ⁷/₁₆‑20 UNF x 1 дюйм, 2 плоские прокладки

  Шайбы Ø 10.5 по DIN 125

  Плоские прокладки из PTFE, макс. допустимая температура 80 °C

  Многоходовой клапан в безмасляной и обезжиренной версии

  • S11: смазка, испытанная BAM, прокладка, подходящая для кислорода

  Монтажные кронштейны

  • M13: необходим для монтажа на стене или стойке ( с шагом 72 мм), изготовлен из оцинкованной листовой стали
