Трех- и пятишпиндельные вентильные блоки для вертикальных линий активного давления

Заказные данные
(1)
Аксессуары
(8)

Эти трех- и пятишпиндельные блоки 7MF9413-1.. разработаны специально для вертикальных импульсных линий.

Вентильные блоки используются для перекрытия импульсных линий и проверки нуля преобразователей давления.

Пятишпиндельный вентильный блок позволяет так же обеспечивать сброс давления со стороны преобразователя и проводить проверку его характеристик.

Область применения

Трех- и пятишпиндельные вентильные блоки для вертикальных импульсных линий предназначены для работы с жидкостями и газами. Вентильные блоки имеют фланцевое соединение с измерительным преобразователем давления.

Дизайн

Все версии вентильных блоков оборудованы подключением к процессу ½-14 NPT.

Соединение с измерительным преобразователем давления всегда фланцевое по EN 61 518, форма B .

Двух- и пятишпиндельные вентильные блоки дополнительно оборудованы вентиляционным и контрольным соединением ¼-18 NPT.

Использованные материалы:

Компонент	Материал	Мат. №
Корпус	X 2 CrNiMo 17 13 2	1.4404/316L
Конусы	X 6 CrNiMoTi 17 12 2	1.4571/316Ti
Шпиндели	X 2 CrNiMo 18 10	1.4404/316L
Колпаки	X 5 CrNiMo 18 10	1.4401/316
Прокладки	PTFE	-

Характеристика

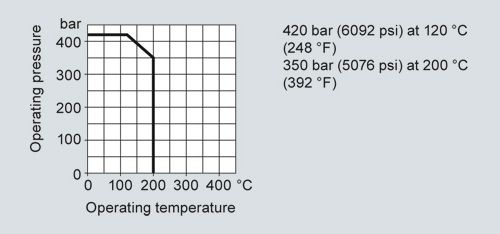

Допустимое рабочее давление как функция допустимой рабочей температуры

Функции

Функции всех вентильных блоков:

Перекрытие импульсных линий
Проверка нуля измерительного преобразователя давления

Дополнительные функции двух- и пятишпиндельных вентильных блоков через вентиляционные и контрольное соединения:

Сброс давления на стороне измерительного преобразователя
Проверка характеристик измерительного преобразователя давления

Чертеж

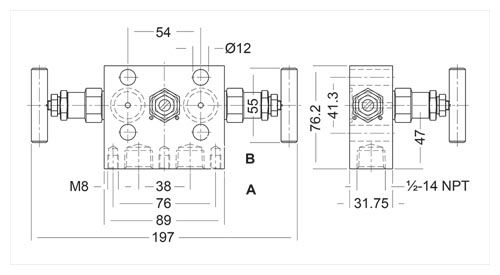

Трехшпиндельный вентильный блок 7MF9413-1D. Для вертикальных импульсных линий, размеры в мм

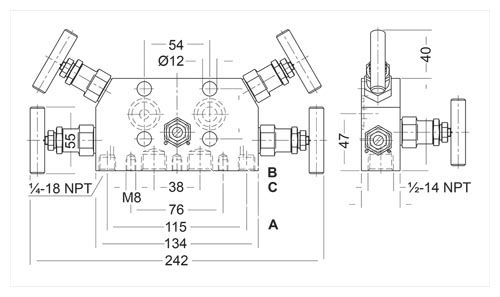

Пятишпиндельный вентильный блок 7MF9413-1E. Для вертикальных импульсных линий, размеры в мм

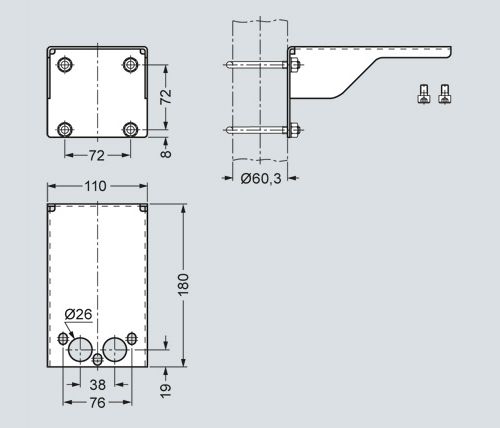

Монтажный кронштейн (7MF9006-6NA)/(M17) для трехшпиндельных вентильных блоков, размеры в мм

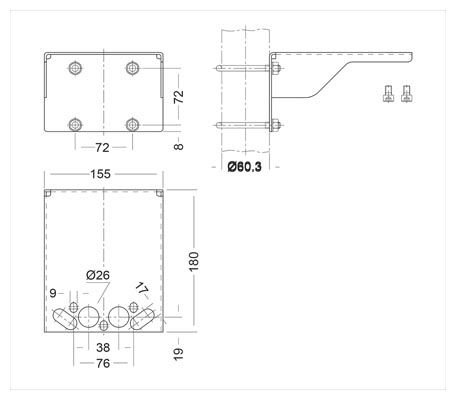

Монтажный кронштейн (7MF9006-6PA)/(M18) для пятишпиндельных вентильных блоков, размеры в мм

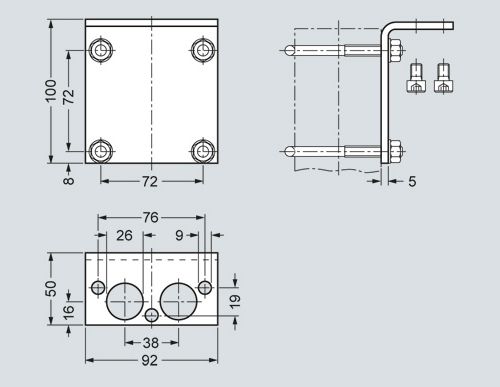

Монтажный кронштейн (7MF9006-6QA)/(M19) для трехшпиндельных вентильных блоков, размеры в мм

Особенности

Для вертикальных импульсных линий
Макс. рабочее давление 420 бар
Измерительные преобразователи серии DS Transmitters могут устанавливаться так, управлять ими и просматривать информацию можно было спереди.

Схема подключения

Трехшпиндельный вентильный блок для вертикальных импульсных линий, соединения

Пятишпиндельный вентильный блок для вертикальных импульсных линий, соединения

Дополнительно

Набор принадлежностей (соединение между вентильным блоком и измерительным преобразователем)

K16: 4 болта M10x45 по DIN EN 24 014, 4 шайбы, 2 плоские проладки
K36: 4 болта ⁷/₁₆‑20 UNF x 1¾ дюйма по ASME B18.2.1, 2 плоские прокладки

Шайбы Ø 10.5 мм по DIN 125

Плоские прокладки из PTFE, макс. 420 бар, 80 °C

Примечание: Фланцевое соединение с помощью болтов M10 разрешено только до PN 160!

Кронштейн для монтажа на стене или стойке

С болтами для монтажа на вентильном блоке

M17: для трехшпиндельного вентильного блока
M18: для пятишпиндельного вентильного блока

Монтажный кронштейн для крепления на 2-дюймовом стояке
