Многоходов клапан PN 100 (7MF9004-1P.) для измерительных преобразователей дифференциального давления

Многоходовой клапан PN 100 соединяется с измерительным преобразователем дифференциального давления с помощью фланца

Область применения

Для многоходового клапана PN 100 доступны версии для агрессивных и неагрессивных газов и паров

Дизайн

Многоходовой клапан соединяется четырмя болтами с измерительным преобразователем дифференциального давления с помощью фланца.

PN 100 оборудован двумя подключениями к процессу и одним продувочным. Стальная версия многоходового клапана доступна для неагрессивных веществ, версия из нержавеющей стали - для агрессивных. Цельный кованный корпус. Рычаг переключателя съемный.

Возможна дополнительная герметизация при эксплуатации.

Применение: Для фланцевого соединения многоходового клапана с измерительным преобразователем дифференциального давления всегда требуется набор принадлежностей.

Характеристика

Многоходовый клапан PN 100, допустимое рабочее давление как функция допустимой рабочей температуры

Функции

Перекрытие импульсных линий
Продувка импульсных линий
Проверка нуля измерительного преобразователя давления

Положение клапана; символы имеются на кране

Чертеж

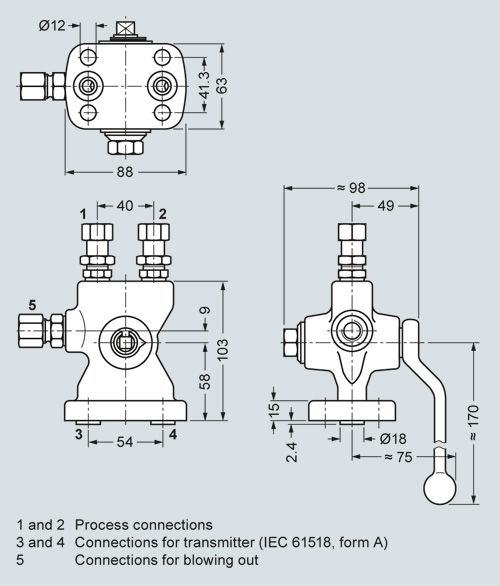

Многоходовый клапан 7MF9004-1P для фланцевого соединения с измерительным преобразователем дифференциального давления, размеры в мм

Монтажный кронштейн 7MF9004-6AA (M13), размеры в мм

Особенности

Доступны версии для агрессивных жидкостей, газов и паров
Прочная конструкция
Доступны не содержащие масла и обезжиренные варианты исполнения
Обслуживание осуществляется одной рукой

Технические данные

Многоходовые клапаны PN 100
Измеряемая среда	Вода, неагрессивные жидкости и газы	Агрессивные жидкости, газы и пары
Материалы	P250GH, мат. No.: 1.0460	X 6 CrNiMoTi 17 12 2, мат. No. 1.4571/316Ti
Соединения	Сталь,для трубы Ø 12 мм, L серия	Нержавеющая сталь, для трубы Ø 12 мм, L серия
Подключение к процессу	2 соединительных штуцера
Соединение для продувки	Соединение с обжимным кольцом и накидной гайкой
Макс. допустимая рабочая температура	200 °C
Макс. допустимое рабочее давление	100 бар ( макс. до 60 °C)
Масса	2.5 кг

Дополнительно

Набор принадлежностей для многоходового клапана PN 100

L11: 4 болта M10x25 по DIN EN 24017, 4 шайбы, 2 плоские прокладки
L15 (подходит для кислорода): 4 болта M10x25 по DIN EN 24017, 4 шайбы, 2 плоские прокладки
L31: 4 болта ⁷/₁₆‑20 UNF x 1 дюйм, 2 плоские прокладки

Шайбы Ø 10.5 по DIN 125

Плоские прокладки из PTFE, макс. допустимая температура 80 °C

Многоходовой клапан в безмасляной и обезжиренной версии

S11 (только для агрессивных жидкостей, газов и паров (7MF9004-1Q.)): Макс. PN 63 (вместо PN 100), испытанная BAM смазка, прокладка, подходящая для кислорода

Монтажные кронштейны

M13: необходим для монтажа на стене или стойке ( с шагом 72 мм); изготовлен из оцинкованной листовой стали
