Комбинация вентильных блоков DN8

Заказные данные
(2)
Аксессуары
(4)

Комбинация вентильных блоков DN 8 (7MF9416-4..) предназначена для измерительных преобразователей дифференциального давления.

Она используется для перекрытия и продувки линий дифференциального давления.

В версиях с контрольным соединением возможно подключение контрольного прибора для проверки характеристик измерительного преобразователя.

Область применения

Комбинация вентильных блоков DN 8 предназначена для работы с парами.

Дизайн

Комбинация вентильных блоков DN 8 оборудована технологическим соединением с приварными ниппелями.

Соединение с измерительным преобразователем является фланцевым, тогда как продувочное соединение имеет конструкцию штуцерного соединения с обжимным кольцом.

Ходовая резьба на вентилях блока внутренняя, а на продувных вентилях наружная.

Дополнительно доступно контрольное соединение M20x1.5.

Комбинация вентильных блоков DN 8 поставляется с монтажной панелью.

Использованные материалы

	Вентильный блок		Продувочные материалы
Компонент	Материал	Мат. №	Материал	Мат. №
Корпус	P250GH	1.0460	16 Mo 3	1.5415
Колпаки	C 35	1.0501	21 CrMo V 57	1.7709
Шпиндели	X 12 CrMoS 17	1.4104	X 20 Cr 13	1.4021
Конусы	X 35 CrMo 17	1.4122	X 35 CrMo 17 закаленный и отпущенный	1.4122
Седла вентилей	X 6 CrNiMoTi	1.4571/316Ti	X 20 Cr 13	1.4021
Прокладки	PTFE	-	Чистый графит	-
Приварная внешняя резьба	-	-	16 Mo 3	1.5415

Характеристика

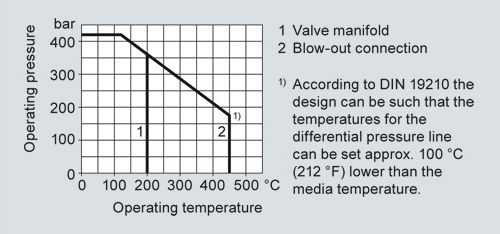

Допустимое рабочее давление как функция допустимой рабочей температурой

Функции

Перекрытие импульсных линий
Продувка импульсных линий
Проверка нуля измерительного преобразователя давления

Дополнительно возможен заказ версии с контрольным соединением, к которому можно подключить контрольный прибор для проверки характеристик измерительного преобразователя давления.

Чертеж

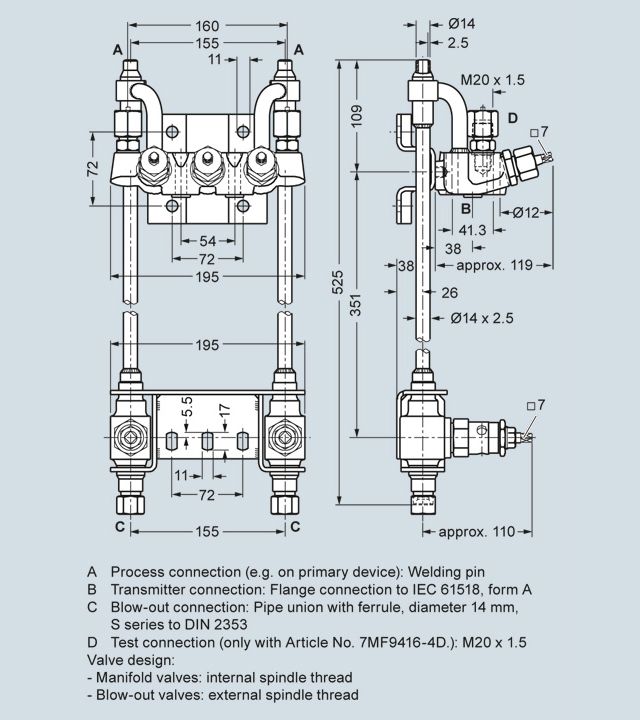

Комбинация вентильных блоков DN 8 (7MF9416-4..), размеры в мм

Особенности

Макс. рабочее давление 420 бар

Схема подключения

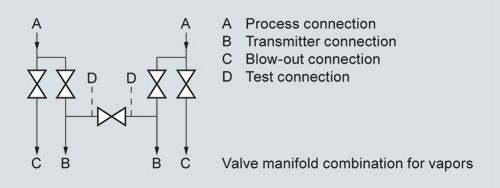

Комбинация вентильных блоков DN 8, соединения

Дополнительно

Набор принадлежностей для комбинации вентильных блоков DN 8

B16: 4 болта M10x55 по DIN EN 24 014, 4 шайбы, 2 O-кольца (FPM 90)
B34: 4 болта ⁷/₁₆‑20 UNF x 2¹/₈ дюйма по ASME B 18.2.1, 2 O-кольца (FPM 90)

Шайбы Ø 10.5 мм по DIN 125

O-кольцо по DIN 3771, 20 x 2.65 - S - FPM90, макс. 420 бар, 120 °C

Примечание: Применение болтов M10 разрешено только до PN 160!
