Трех- и пятиходовые вентильные блоки DN 5

Заказные данные
(4)
Аксессуары
(9)

Трех- и пятишпиндельные вентильные блоки DN 5 (7MF9410-1../-3..) используются для перекрытия импульсных линий и проверки нуля преобразователя давления.

Кроме того, пятиходовый вентильный блок позволяет продумать импульсные линии.

Область применения

Доступны версии трех- и пятиходовых вентильных блоков агрессивных и неагрессивных жидкостей и газов.

Доступны версии монтажных панелей для монтажа на стене, стойке и трубе.

Дизайн

Подключение к процессу трех- и пятиходовых вентильных блоков представляет собой соединение с обжимным кольцом и накидной гайкой.

Оба вентильных блока оборудованы двумя фланцевыми соединениями для подключения к измерительному преобразователю давления.

Кроме того, пятиходовый вентильный блок оборудован двумя соединениями для продувки.

В зависимости от версии, вентильный блок оборудован тремя или пятью вентилями, каждый из которых оборудован внутренней ходовой резьбой.

Использованные материалы

	Для неагрессивных жидкостей и газов		Для агрессивных жидкостей и газов
Корпус	Материал	Мат. No.	Материал	Мат. No.
Корпус	P250GH	1.0460	X 6 CrNiMoTi 17 12 2	1.4571/316Ti
Колпаки	C 35	1.0501
Шпиндели	X 12 CrMoS 17	1.4104
Конусы	X 35 CrMo 17 закаленный и отпущенный	1.4122
Седла вентилей	X 6 CrNiMoTi 17 12 2	1.4571/316Ti
Прокладки	PTFE	-	PTFE	-

Характеристика

Допустимое рабочее давление как функция допустимой рабочей температуры

Функции

Перекрытие импульсных линий
Проверка нуля измерительного преобразователя давления
Кроме того, пятиходовый вентильный блок позволяет продувать импульсные линии.

Чертеж

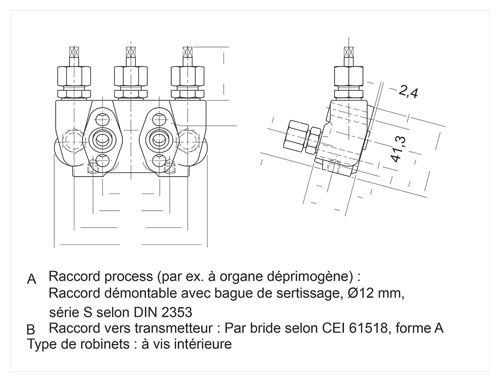

Трехходовой вентильный блок DN 5 (7MF9410-1..), размеры в мм

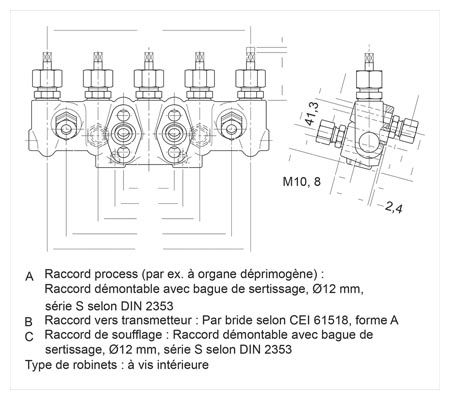

Пятиходовой вентильный блок DN 5 (7MF9410-3..), размеры в мм

Монтажная панель 7MF9006-6.. (M11, M12) для вентильного блока, размеры в мм

Особенности

Доступны версии для агрессивных и неагрессивных жидкостей и газов
Макс. рабочее давление 420 бар, версии для кислорода - макс. 100 бар

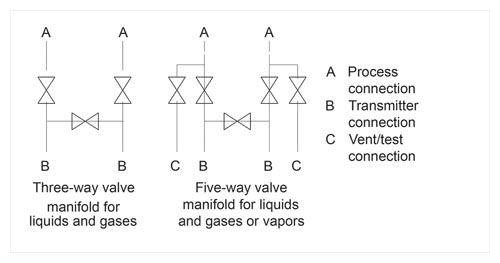

Схема подключения

Трех- и пятиходовые вентильные блоки DN 5, соединения

Дополнительно

Набор принадлежностей для фланцевого соединения трех- и пятиходовых вентильных блоков DN

B11: 4 болта M10x55 по DIN EN 24014, 4 шайбы, 2 плоские прокладки
B15 (подходит для кислорода): 4 болта M10x55 по DIN EN 24014, 4 шайбы, 2 плоские прокладки
B16: 4 болта M10x55 по DIN EN 24014, 4 шайбы, 2 O-кольца (FPM 90)
B31: 4 болта ⁷/₁₆‑20 UNF x 2¹/₈ дюйма по ASME B18.2.1, 2 плоские прокладки
B34: 4 болта ⁷/₁₆‑20 UNF x 2¹/₈ дюйма по ASME B18.2.1, 2 O-плоские прокладки (FPM 90)

Шайбы Ø 10.5мм по DIN 125

Плоские прокладки PTFE, макс. 420 бар, 80 °C

O-кольцо по DIN 3771, 20 x 2.65 - S - FPM90, макс. 420 бар, 120 °C

Примечание: Применение олтовM10разрешено только до PN 160!

Монтажная панель

Сделана из оцинкованной листовой стали

M11: для монтажа на стене или стойке ( с шагом 72мм)
Объем поставки:
- 1 монтажная панель 7MF9006-6EA с болтами для монтажа на вентильном блоке
M12: для монтажа на трубе
Объем поставки:
- 1 монтажная панель M11
- 2 кронштейна с гайками и шайбами для труб макс. Ø 60.3 мм

Вентильный блок 100 бар, подходит для работы с кислородом

S12: только в сочетании с версиями для агрессивных жидкостей и газов
