Двух-, трех- и пятишпиндельные вентильные блоки для установки в защитных ящиках

• Заказные данные
  (4)
• Аксессуары
  (14)
• Информационные материалы

  Информационные материалы

  Двух-, трех- и пятишпиндельные вентильные блоки (7MF9412-1..) используются для перекрытия импульсных линий и проверки нуля измерительного преобразователя.

  Пятишпиндельные вентильные блоки позволяют так же обеспечивать сброс давления со стороны преобразователя и проводить проверку его характеристик.

  Эти вентильные блоки предпочтительно использовать при монтаже в защитных ящиках. Кроме того, они так же могут использоваться при монтаже на стену, опору и трубопровод в сочетании с монтажным кронштейном.

  При использовании этих вентильных блоков измерительные преобразователи серии DS могут устанавливаться так, чтобы управлять ими и просматривать информацию на них можно было спереди.

  Область применения

  Вентильные блоки DN 5 предназначены для использования с жидкостями и парами и для установки в защитных ящиках.

  Существуют версии каждого прибора для работы с кислородом (доступны по запросу)

  Дизайн

  Все версии шпиндельных блоков оборудованы подключением к процессу ½-14 NPT.

  Соединение с измерительным преобразователем давления всегда фланцевое по EN 61 518, форма A.

  Двух- и пятишпиндельные вентильные блоки дополнительно оборудованы вентиляционным и контрольным соединением ¼-18 NPT.

  На каждом вентиле имеется наружная ходовая резьба.

  Использованные материалы:

  Компоненты	Материал	Мат. №
  Корпус	X 2 CrNiMo 17 13 2	1.4404/316L
  Конусы	X 6 CrNiMoTi 17 12 2	1.4571/316Ti
  Шпиндели	X 2 CrNiMo 18 10	1.4404/316L
  Колпаки	X 5 CrNiMo 18 10	1.4401/316
  Прокладки	PTFE	-





  Характеристика



  Допустимое рабочее давление как функция допустимой рабочей температуры

  Функции

  Функции всех вентильных блоков:

  • Перекрытие импульсных линий
  • Проверка нуля измерительного преобразователя давления

  Дополнительные функции двух- и пятишпиндельных вентильных блоков через вентиляционные и контрольное соединения:

  • Сброс давления на стороне измерительного преобразователя
  • Проверка характеристик измерительного преобразователя давления

  Чертеж

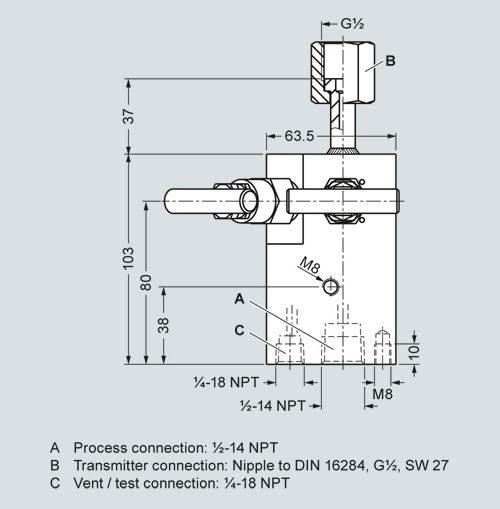

  Двушпиндельный вентильный блок DN 5 (7MF9412-1B..) с поворотной внутренней резьбой, размеры в мм

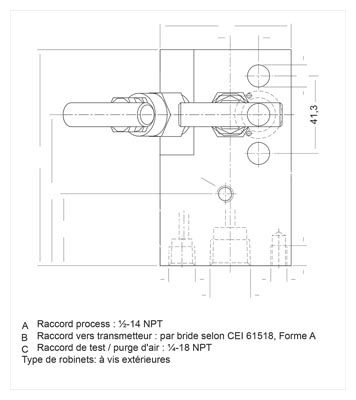

  Двушпиндельный вентильный блок DN 5 (7MF9412-1C..), размеры в мм

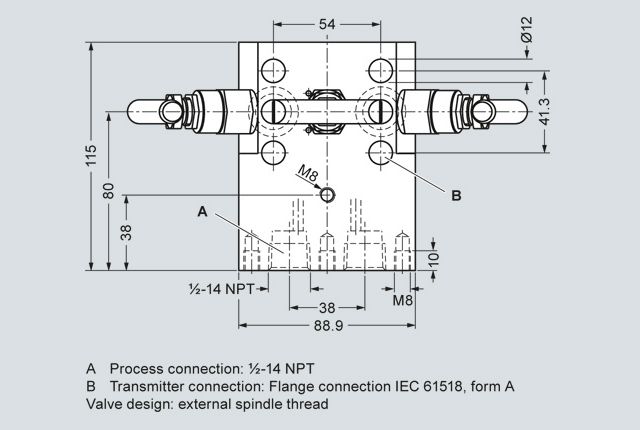

  Трехшпиндельный вентильный блок DN 5 (7MF9412-1D..), размеры в мм

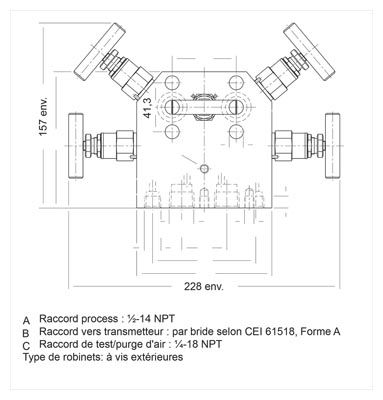

  Пятишпиндельный вентильный блок DN 5 (7MF9412-1E..), размеры в мм

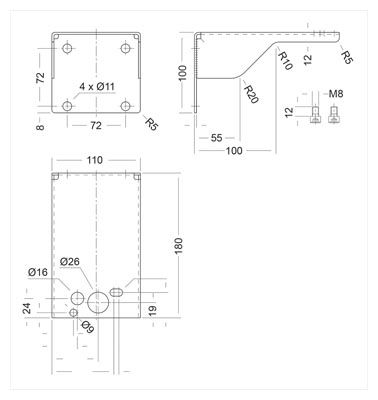

  Монтажный кронштейн (7MF9006-6LA)/(M14) для двушпиндельных вентильных блоков, размеры в мм



  Монтажный кронштейн (7MF9006-6NA)/(M17) для трехшпиндельных вентильных блоков, размеры в мм



  Монтажный кронштейн (7MF9006-6PA)/(M18) для пятишпиндельных вентильных блоков, размеры в мм

  Схема подключения



  Двушпиндельный вентильный блок DN 5 ( с поворотной внутренней резьбой G½ или фланцевым соединением), соединения



  Трехшпиндельный вентильный блок DN 5, соединения



  Пятишпиндельный вентильный блок DN 5, соединения

  Дополнительно

  Набор принадлежностей для двух-, трех- и пятишпиндельных вентильных блоков (соединение между вентильным блоком и измерительным преобразователем)

  Двухшпиндельный вентильный блок DN 5 с фланцевым соединением

  • F12: 2 болта M10x50 по DIN EN 24 014, 2 шайбы, 1 O‑кольцо (FPM 90)
  • F15: 2 болта M10x50 по DIN EN 24 014, 2 шайбы, 1 плоское соединение
  • F32: 2 болта ⁷/₁₆‑20 UNF x 2 дюйма по ASME B 18.2.1, 1 O‑кольцо (FPM 90)
  • F35: 2 болта ⁷/₁₆‑20 UNF x 2 дюйма по ASME B 18.2.1, 1 плоская прокладка

  Трех- и пятишпиндельный вентильный блок DN 5

  • F14: 4 болта M10x50 по DIN EN 24 014, 4 шайбы, 2 O‑кольца (FPM 90)
  • F16: 4 болта M10x50 по DIN EN 24 014, 4 шайбы, 2 плоские прокладки
  • F34: 4 болта ⁷/₁₆‑20 UNF x 2 дюйма по ASME B 18.2.1, 2 O‑кольца (FPM 90)
  • F36: 4 болта ⁷/₁₆‑20 UNF x 2 дюйма по ASME B 18.2.1, 2 плоские прокладки

  Шайбы Ø 10.5 мм по DIN 125

  Плоские прокладки из PTFE, макс. 420 бар, 80 °C

  O-кольцо по DIN 3771, 20 x 2.65 - S - FPM90, макс. 420 бар, 120 °C

  Примечание: Фланцевые соединения с помощью болтов M10 разрешены только до PN160!

  Кронштейн для монтажа на стене или стойке

  С болтами для монтажа на вентильном блоке

  • M14: для двушпиндельного вентильного блока DN 5
  • M17: для трешпиндельного вентильного блока DN 5
  • M18: для пятишпиндельного вентильного блока DN 5

  Крепежные хомуты (2 штуки)

  • M16: для крепления монтажных кронштейнов М14, M17 и M18 к трубе

  Вентильный блок 100 бар, подходит для работы с кислородом

  • S12: для двушпиндельного вентильного блока DN 5
  • S13: для трехшпиндельного вентильного блока DN 5
  • S14: для пятишпиндельного вентильного блока DN 5
