Трехходовой вентильный блок DN 8

Заказные данные
(6)
Аксессуары
(8)

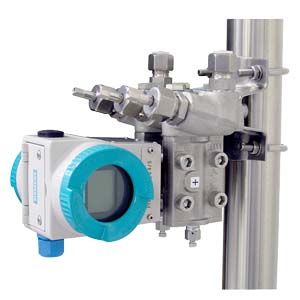

Трехходовой вентильный блок DN 8 (7MF9416-1../-2..) предназначен для измерительных преобразователей дифференциального давления. Он используется для перекрытия и продувки импульсных линий, а так же для проверки нуля измерительного преобразователя давления.

В версиях с контрольным соединением возможно подключение контрольного прибора для проверки характеристик измерительного преобразователя.

Область применения

Доступны версии трехходовых вентильных блоков для агрессивных и неагрессивных жидкостей и газов.

Доступны версии монтажных панелей для монтажа на стене, стойке и трубе.

Дизайн

Версии для неагрессивных веществ могут оборудоваться двумя типами подключения к процессу: соединение с обжимным кольцом и накидной гайкой и приварные ниппели.

Версии для агрессивных веществ всегда оборудуются штуцерным соединением с обжимным кольцо.

Для обоих версий доступно контрольное соединение M20x1.5.

На каждом вентиле имеется внутренняя ходовая резьба.

Использованные материалы

	Для неагрессивных жидкостейи газов		Для агрессивных жидкостей и газов
Компонент	Материал	Мат. No.	Материал	Мат. No.
Корпус	P250GH	1.0460	X 6 CrNiMoTi 17 12 2	1.4571/316Ti
Колпаки	C 35	1.0501
Шпиндели	X 12 CrMoS 17	1.4104
Конусы	X 35 CrMo 17 закаленный и отпущенный	1.4122
Седла вентилей	X 6 CrNiMoTi 17 12 2	1.4571/316Ti
Прокладки	PTFE	-	PTFE	-

Характеристика

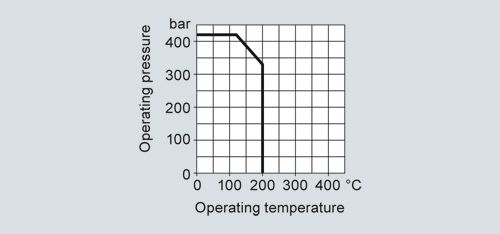

Трехходовой вентильный блок DN 8, допустимое рабочее давление как функция допустимой рабочей температуры

Функции

Трехходовой вентильный блок DN 8 выполняет две стандартные функции:

Перекрытие импульсных линий
Проверка нуля измерительного преобразователя давления

Для всех версий так же доступно контрольное соединение, к которому можно подключить контрольный прибор для проверки характеристик измерительного преобразователя давления.

Чертеж

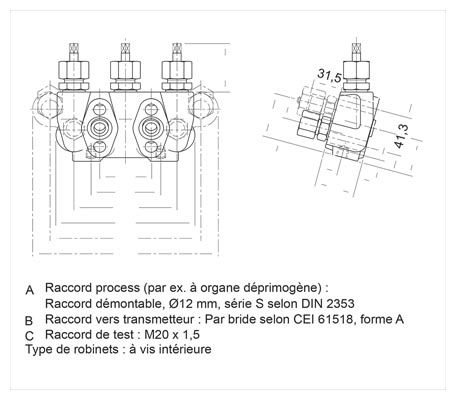

Трехходовой вентильный блок DN 8 (7MF9416-1..), с соединением труб, размеры в мм

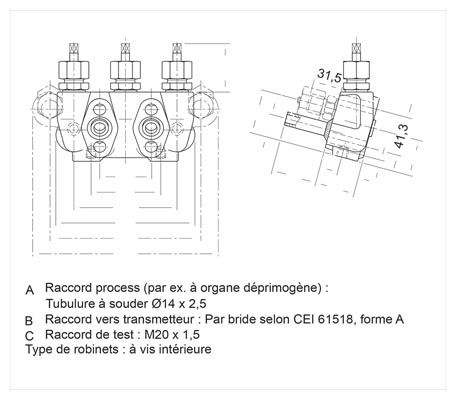

Трехходовой вентильный блок DN 8 (7MF9416-2..), с приварной внешней резьбой, размеры в мм

Монтажная панель 7MF9006-6.. (M11, M12) для вентильного блока, размеры в мм

Особенности

Для агрессивных и неарессивных жидкостей и газов
Максимальное рабочее давление 420 бар.

Схема подключения

Трехходовой вентильный блок DN 8, соединения

Дополнительно

Набор принадлежностей для фланцевого соединения трехходового вентильного блока DN 8

B11: 4 болта M10x55 по DIN EN 24014, 4 шайбы, 2 плоские прокладки
B16: 4 болта M10x55 по DIN EN 24014, 4 шайбы, 2 O-кольца (FPM 90)
B31: 4 болта ⁷/₁₆‑20 UNF x 2¹/₈ дюйма по ASME B18.2.1, 2 плоские прокладки
B34: 4 болта ⁷/₁₆‑20 UNF x 2¹/₈ дюйма по ASME B18.2.1, 2 O-кольца (FPM 90)

Шайбы Ø 10.5 мм по DIN 125

Плоские прокладки из PTFE, макс 420 бар, 80 °C

O-кольцо по DIN 3771, 20 x 2.65 - S - FPM90, макс. 420 бар, 120 °C

Примечание: Применение болтов M10 разрешено только до PN 160!

Монтажная панель

Изготовлена из оцинкованной листовой стали

M11: для монтажа на стене или стойке ( с шагом 72 мм)
Объем поставки:
- 1 монтажная панель с болтами для монтажа на вентильном блоке
M12: для монтажа на трубе
Объем поставки:
- 1 монтажная панель M11
- 2 кронштейна с гайками и шайбами для труб макс. Ø 60.3 мм
