Фитинги

Все запорные элементы арматуры могут крепиться на стены, опоры (растровый размер 72 мм), а также вертикальные и горизонтальные трубы.

За счет этого достигается преимущество при установке, позволяющее сначала закреплять запоные элементы арматур, а затем подключать к ним линии измеряемого вещества и дифференциального давления. После этого возможна проверка всех соединений на наличие утечек, а так же продувка и промывка труб с целью удаления загрязнений ( остатков сварки, стружки и др.).

Измерительные приборы могут привинчиваться к запорным элементам арматуры в самом конце - по завершении сборки трубопровода.

Снятие прибора (например, для технического обслуживания) никак не отражается на трубопроводе и фитингах. Необходимо только закрыть вентили, после чего прибор можно снять и установить обратно после проведения технического обслуживания.

Классификация согласно Директиве ЕС по оборудованию, работающему под давлением (DGRL 97/23/EC):

Для азов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (надлежащая инженерная практика).

Новый стандарт DIN EN 61518

Требования к фланцевому соединению между измерительным преобразователем и вентильным блоком изменены в новом стандарте DIN EN 61518. Единственной соединительной резьбой, одобренной для применения с фланцами измерительного преобразователя давления, является ⁷/₁₆‑20 UNF.

Следовательно были удалены вентильные блоки для винтовой M12, включая наборы принадлежностей.

Свидетельство о приемочном испытании материалов по EN 10204-3.1

Если при заказе вентильных блоков или арматуры требуется свидетельство о приемочном испытании материалов по EN 10204-3.1 , обратите внимание, что для каждого типа одного товара достаточно одного свидетельства. Это означает, что при расчете стоимости с клиента взымается плата только за одно свидетельство.

Измерительные преобразователи давления - примеры монтажа

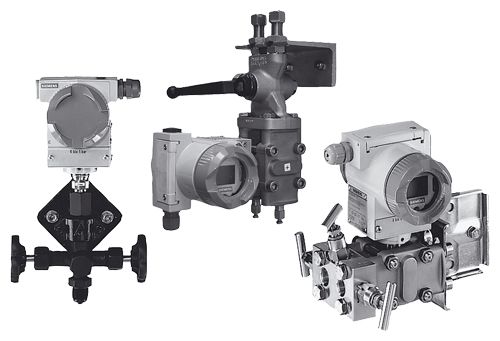

Измерительные преобразователи SITRANS P для избыточного давления с двойным запорным вентилем, измерительный преобразователь SITRANS P с многоходовым клапаном и трехшпиндельным вентильным блоком.

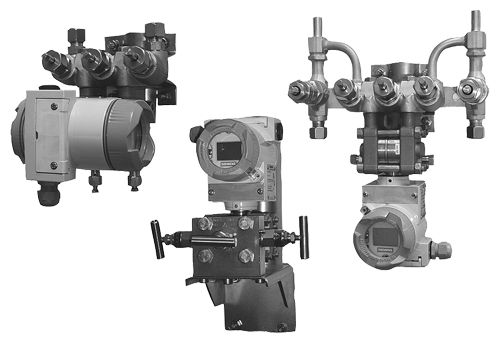

Измерительный преобразователь SITRANS P для дифференциального давления с трехходовым вентильным блоком, трехшпиндельным вентильным блоком и комбинацией вентильных блоков DN 5/DN 8

Измерительный преобразователь SITRANS P для дифференциального давления, установка в защитном ящике (доступен по запросу)

Измерительный преобразователь давления SITRANS P установленный на комбинацию вентильных блоков "Monoflange" для прямого подсоединения к фланцу (доступен по запросу)

Конфигурация

Измерительные преобразователи	Запорные вентили общего назначения	Запорные вентили специального назначения
Преобразователи для измерения относительного и абсолютного давления с подключением к процессу G½" дюйма (наружняя резьба) Например: SITRANS P, Z серий 7MF1564-.....-.A.. SITRANS P300 7MF802.-...0.-.... SITRANS P DS III и MK II серий 7MF40..-...0.-.... и 7MF423.-...0.-....	Запорные вентили/двойные запорные вентили по DIN 16270, DIN 16271 и DIN 16272 7MF9401-7.. и 7MF9401-8..	Двойной запорный вентиль DN 5 для перекрестного ниппельного соединения ½-NPT-F с G½ ниппельным соединением 7MF9011-4EA
		Двухшпиндельный вентильный блок DN 5 для установки в защитных ящиках 7MF9412-1B
Преобразователь для измерения относительного и абсолютного давления с G½"-14 NPT (внутренняя резьба) например: SITRANS P Z серии 7MF1564-.....-.H.. SITRANS P300 7MF802.-...1.-.... SITRANS P DS III и MK II серии 7MF40..-...1.-.... и 7MF423.-...1.-....	Двойной запорный вентиль DN 5 7MF9011-4FA и 7MF9011-4GA	Двойной запорный вентиль DN 5 для подключения к процессу ½-NPT 7MF9011-4DA
Преобразователи для измерения абсолютного давления с подключением к процессу по IEC 61518 например: SITRANS P DS III серий 7MF433.-...	Двухшпиндельный вентильный блок DN 5 7MF9411-5A.	Двухшпиндельный вентильный блок DN 5 для установки в защитных ящиках 7MF9412-1C.
Преобразователи для измерения дифференциального давления с подключением к процессу IEC 61518 например: SITRANS P DS III серии 7MF443.-... и 7MF453.-...	Для трех- или пятишпиндельного вентильного блока DN 5 7MF9411-5B. и 7MF9411-5C.	Трехходовые вентильные блоки, DN 5, кованая версия 7MF9410-1..
		Пятиходовые вентильные блоки, DN 5, кованая версия 7MF9410-3..
	Многоходовые клапаны PN 100 7MF9004-...	Трехходовые вентильные блоки, DN 8, кованая версия 7MF9416-1.. и 7MF9416-2..
		Комбинация вентильных блоков DN 5/DN 8 для измерения пара 7MF9416-6..
		Комбинация вентильных блоков DN 8 для измерения пара 7MF9416-4..
		Трех- и пятишпиндельные вентильные блоки DN 5 для установки в защитных ящиках 7MF9412-1D. и 7MF9412-1E.
		Трех- и пятишпиндельные вентильные блоки для вертикальных импульсных линий 7MF9413-1..
		Многоходовый клапан для переключения пониженного давления 7MF9004-4..
