Двух-, трех- и пятишпиндельные вентильные блоки DN 5

Заказные данные
(3)
Аксессуары
(14)

Двух-, трех- и пятишпиндельные вентильные блоки 7MF9411-5.. предназначены для измерительных преобразователей избыточного, абсолютного или дифференциального давления.

Вентильные блоки используются для перекрытия импульсных линий и проверки нуля преобразователей давления.

Двух- и пятишпиндельные вентильные блоки позволяют так же обеспечивать сброс давления со стороны преобразователя и проходить проверку его характеристик.

Область применения

Шпиндельные вентильные блоки DN 5 предназначены для работы с жидкостями и газами.

Существуют версии каждого прибора для работы с кислородом (поставка по запросу)

Дизайн

Все версии вентильных блоков оборудованы подключением к процессу ½-14 NPT. Соединение с измерительным преобразователем давления всегда фланцевое по EN 61518, форма B . Двух- и пятишпиндельные вентильные блоки дополнительно оборудованы вентиляционным и контрольным соединением ¼-18 NPT.

Использованные материалы

Компонент	Материал	Мат. No.
Корпус	X 2 CrNiMo 17 13 2	1.4404/316L
Конусы	X 6 CrNiMoTi 17 12 2	1.4571/316Ti
Шпиндели	X 2 CrNiMo 18 10	1.4404/316L
Колпаки	X 5 CrNiMo 18 10	1.4401/316
Прокладки	PTFE	-

Характеристика

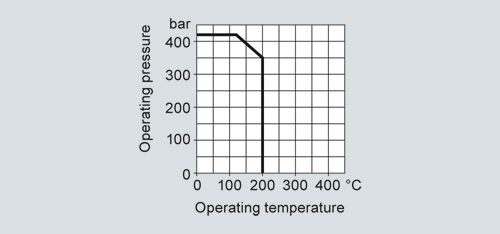

Вентильные блоки DN 5 (7MF9411-5..), допустимое рабочее давление как функция допустимой рабочей температуры

Функции

Функции всех вентильных блоков:

Перекрытие импульсных линий
Проверка нуля измерительного преобразователя давления

Дополнительные функции двух- и пятишпиндельных вентильных блоков через вентиляционные и контрольное соединения:

Сброс давления на стороне измерительного преобразователя
Проверка характеристик измерительного преобразователя давления

Чертеж

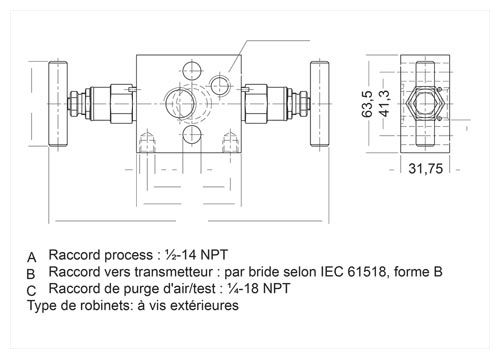

Двухшпиндельный вентильный блок DN 5 (7MF9411-5A.), размеры в мм

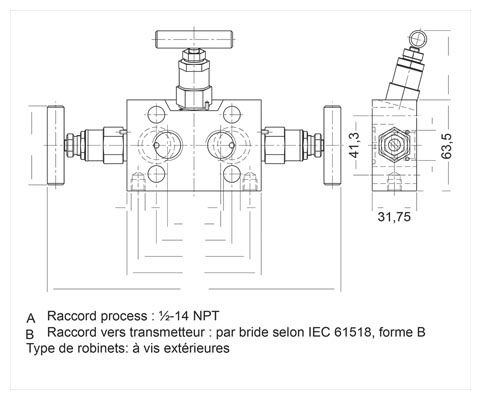

Трехшпиндельный вентильный блок DN 5 (7MF9411-5B.), размеры в мм

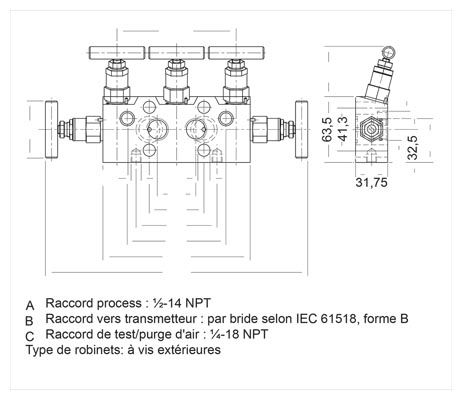

Пятишпиндельный вентильный блок DN 5 (7MF9411-5C.), размеры в мм

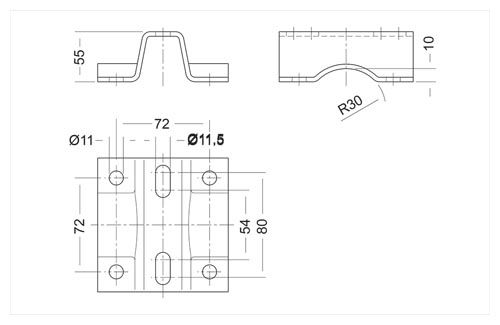

Монтажная панель 7MF9006-6.. (M11, M12) для вентильного блока , размеры в мм

Особенности

Макс. рабочее давление 420 бар
Для каждого прибора доступны версии для работы с кислородом

Схема подключения

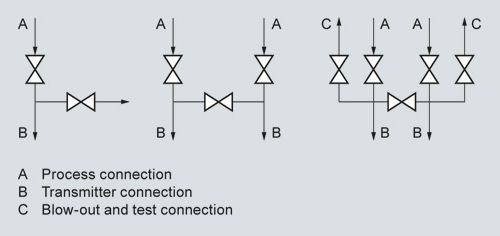

Двух-, трех- и пятишпиндельные вентильные блоки DN 5, соединения

Дополнительно

Набор принадлежностей для двух- трех- и пятишпиндельных вентильных блоков

Двухшпиндельный вентильный блок DN 5

K15: 2 болта M10x45 по DIN EN 24 014, 2 шайбы, 1 плоская прокладка
K35: 2 болта ⁷/₁₆‑20 UNF x 1¾ дюйма по ASME B18.2.1, 1 плоская прокладка

Трех- и пятишпиндельный вентильный блок DN 5

K16: 4 болта M10x45 по DIN EN 24 014, 4 шайбы, 2 плоские прокладки
K36: 4 болта ⁷/₁₆‑20 UNF x 1¾ дюйма по ASME B18.2.1, 2 плоские прокладки

Шайбы Ø 10.5 мм по DIN 125

Плоские прокладки из PTFE, макс. 420 бар, 80 °C

Примечание: Фланцевое соединение с помощью болтов M10 разрешено только до PN 160!

Монтажная панель

Изготовлена из оцинкованной листовой стали

M11: Для монтажа на стене или стойке ( с шагом 72 мм)
Объем поставки:
- 1 монтажная панель с болтами для монтажа
M12: Для монтажа на трубе
Объем поставки:
- 1 монтажная панель M11
- 2 кронштейна с гайками и шайбами для труб макс. Ø 60.3 мм

Вентильный блок 100 бар, подходит для работы с кислородом

S12: Для двухходового вентильного блока
S13: Для трехходового вентильного блока
S13: Для пятиходового вентильного блока
