Реле контроля уровня жидкостей SIRIUS 3UG

• Заказные данные
  (4)
• Информационные материалы

  Информационные материалы

  Реле контроля уровня 3UG35 01(а так же реле новой линейки 3UG4501) применяются совместно с двух или трехэлектродными  датчиками для контроля уровня токопроводящих жидкостей.

  Область применения

  • Одноуровневый и двухуровневый контроль
  • Защита от переполнения резервуара
  • Защита от сухого хода насоса
  • Контроль утечки

  Особенности

  • Широкий диапазон напряжений управления: 24 - 240 V
  • Датчики 2- и 3-х электродные можно изгибать или укоротить
  • Датчики с дуговыми электродами для боковой установки позволяют контролировать наполнение резервуаров большей емкости
  • Гибкая настройка для жидкостей различной проводимости (аналоговая настройка чувствительности 2 - 200 kW)
  • Компенсация волновых воздействий (задержка срабатывания 0.1 - 10 сек.)
  • Функции контроля нижнего/ верхнего предела
  • Заменяемые клеммы
  • Исполнения с винтовыми и пружинными клеммами

  Технические данные

  3UG4501 monitoring relays

  The principle of operation of the 3UG4501 level monitoring relay is based on measuring the electrical resistance of the liquid between two immersion sensors and a reference terminal. If the measured value is lower than the sensitivity set at the front, the output relay changes its switching state. In order to exclude electrolytic phenomena in the liquid, the sensors are supplied with alternating current.

  Two-point control

  The output relay changes its switching state as soon as the liquid level reaches the maximum sensor, while the minimum sensor is submerged. The relay returns to its original switching state as soon as the minimum sensor no longer has contact with the liquid.

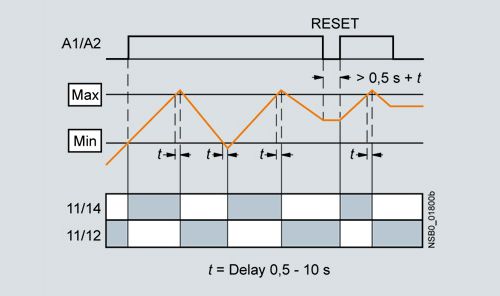

  OVER, two-point control



  UNDER, two-point control



  Note:

  It is also possible to connect other resistance sensors to the Min and Max terminals in the range 2 to 200 kΩ, e.g. photoresistors, temperature sensors, encoders based on resistance, etc. The monitoring relay can therefore also be used for other applications as well as for monitoring the levels of liquids.

  Single-point control

  If only one level is being controlled, the terminals for Min and Max on the monitoring relay are bridged. The output relay changes its switching state as soon as the liquid level is reached and returns to its original switching state once the sensor no longer has contact with the liquid.

  In order to prevent premature tripping of the switching function caused by wave motion or frothing, even though the set level has not been reached, it is possible to delay this function by 0.5 to 10 s.

  For safe resetting, the control supply voltage must be interrupted for at least the set delay time of +0.5 s.

  OVER, single-point control



  UNDER, single-point control
