  Информационные материалы



  Однофазные реле контроля AC и DC напряжений относительно установленных порогов срабатывания на повышение и понижение. Изделия отличаются по  электропитанию (внутреннее или внешнее).

  Область применения

  • Защита установок от выхода из строя из-за повышения напряжения (перенапряжения)
  • Включение установки только при определенном уровне напряжения и выше
  • Защита от перегрузки источника напряжения, особенно с аккумуляторными  батареями
  • Пороговый выключатель аналоговых сигналов от  0.1 до 10 В

  Особенности

  • Исполнения для  широкого диапазона напряжения
  • Настраиваемые пороги срабатывания на повышение напряжения, понижения напряжения  или для контроля напряжения в режиме окна (в заданном диапазоне)
  • Свободно программируемое время задержки срабатывания и реакция на сброс (перезагрузку)
  • Установочная ширина 22.5 мм
  • Постоянное отображение ФАКТИЧЕСКОЙ величины или типа неисправности
  • Все исполнения со съемными клеммными блоками
  • Все исполнения с винтовыми зажимами или альтернативно с инновационными пружинными зажимами

  Технические данные

  3UG4631/3UG4632 monitoring relays

  The 3UG4631/3UG4632 voltage monitoring relay is supplied with an auxiliary voltage of 24 V AC/DC or 24 to 240 V AC/DC and performs overshoot, undershoot or range monitoring of the voltage depending on parameterization. The device is equipped with a display and is parameterized using three buttons.

  The measuring range extends from 0.1 to 60 V or 10 to 600 V AC/DC. The threshold values for overshoot or undershoot can be freely configured within this range. If one of these threshold values is reached, the output relay responds according to the set principle of operation as soon as the delay time has elapsed. This delay time U_Del can be adjusted between 0.1 s and 20 s. The hysteresis is adjustable from 0.1 to 30 V or 0.1 to 300 V. The device can be operated on the basis of either the open-circuit or closed-circuit principle and with Manual or Auto RESET. One output changeover contact is available as signaling contact.

  With the closed-circuit principle selected

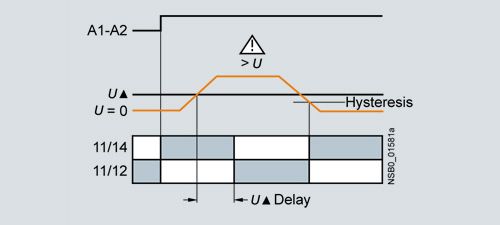

  Overvoltage

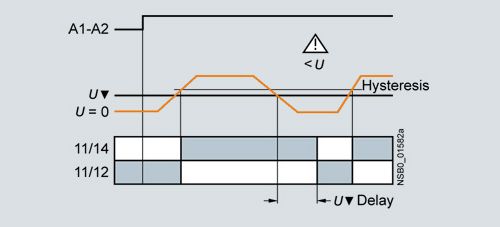

  Undervoltage

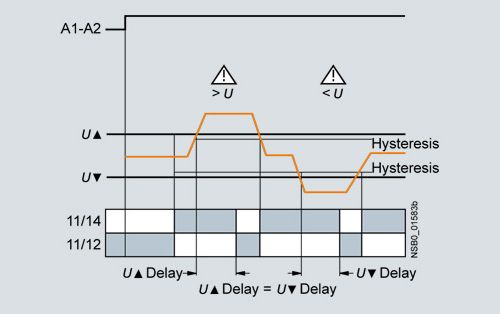

  Range monitoring



  3UG4633 monitoring relays

  The 3UG4633 voltage monitoring relay has an internal power supply and performs overshoot, undershoot or range monitoring of the voltage depending on parameterization. The device is equipped with a display and is parameterized using three buttons.

  The operating and measuring range extends from 17 to 275 V AC/DC. The threshold values for overshoot or undershoot can be freely configured within this range. If one of these threshold values is reached, the output relay responds according to the set principle of operation as soon as the tripping delay time has elapsed. This delay time U_Del can also be adjusted, just like the ON-delay time on_Del, from 0.1 to 20 s.

  The hysteresis is adjustable from 0.1 to 150 V. The device can be operated on the basis of either the open-circuit or closed-circuit principle and with Manual or Auto RESET. One output changeover contact is available as signaling contact.

  With the closed-circuit principle selected

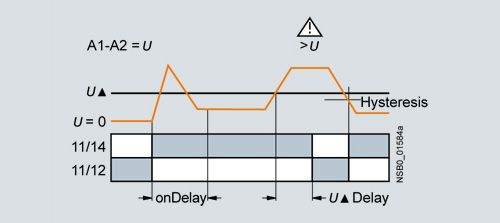

  Overvoltage



  Undervoltage

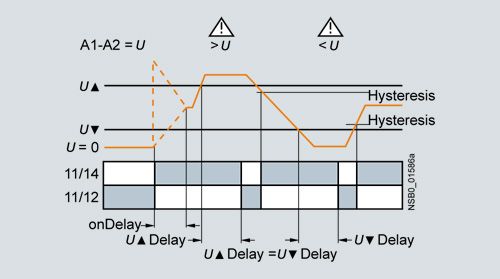

  Range monitoring
