Контроль числа оборотов

• Заказные данные
  (4)
• Информационные материалы

  Информационные материалы

  Реле  3UG30 51 используется совместно с датчиком для контроля снижения числа оборотов двигателя.

  Область применения

  • Обрыв или проскальзывание ремня привода
  • Контроль остановки (без защиты персонала)
  • Контроль полноты прохождения транспортируемых деталей



  Особенности

  • Глобальное применение благодаря широкому диапазону напряжения от 24 до 240 В (абсолютные пределы)
  • Изменяемые настройки верхнего и нижнего значений напряжений или диапазона контроля напряжения
  • Свободно настраиваемые выдержки времени и RESET
  • Постоянное отображение текущего значения или вида неисправности
  • Применение до 10 датчиков на вал для крайне медленно вращающихся двигателей
  • 2 или 3-проводные датчики и датчики с механической коммутацией или электронной блокировкой выхода
  • Встроенный датчик вспомогательного тока
  • Все исполнения со съемными терминалами (клеммниками)
  • Все исполнения с винтовыми зажимами или альтернативно с пружинными зажимами

  Технические данные

  3UG4651 monitoring relays

  The speed monitoring relay operates according to the principle of period duration measurement.

  In the monitoring relay, the time between two successive rising edges of the pulse encoder is measured and compared to the minimum and/or maximum permissible period duration calculated from the set limit values for the speed.

  Thus, the period duration measurement recognizes any deviation in speed after just two pulses, even at very low speeds or in the case of extended pulse gaps.

  By using up to ten pulse encoders evenly distributed around the circumference, it is possible to shorten the period duration, and in turn the response time. By taking into account the number of sensors in the monitoring relay, the speed continues to be indicated in rpm.

  ON-delay time for motor start

  To be able to start a motor drive, and depending on whether the open-circuit or closed-circuit principle is selected, the output relay switches to the GO state during the ON-delay time, even if the speed is still below the set value.

  The ON-delay time is started by either switching on the auxiliary voltage or, if the auxiliary voltage is already applied, by actuating the respective NC contact (e.g. auxiliary contact).

  Speed monitoring with Auto RESET (Memory = no)

  If the device is set to Auto RESET, the output relay switches to the GO state, once the adjustable hysteresis threshold is reached in the range of 0.1 to 99.9 rpm and the flashing stops. Any overshoots or undershoots are therefore not stored.

  Speed monitoring with Manual RESET (Memory = yes)

  If Manual RESET is selected in the menu, the output relay remains in its current switching state and the current measured value and the symbol for overshooting/undershooting continue to flash, even when the speed returns to a permissible value. This stored fault status can be reset by pressing the UP▲ and DOWN▼ buttons simultaneously for > 2 s, by connecting the RESET device terminal to 24 V DC or by switching the control supply voltage off and back on again.

  With the closed-circuit principle selected

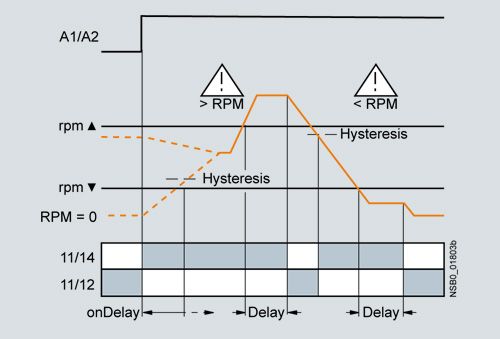

  Range monitoring without enable input

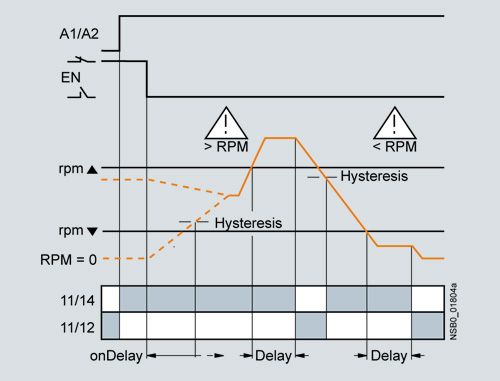

  Range monitoring with enable input
