Контроль однофазного тока

• Заказные данные
  (8)
• Информационные материалы

  Информационные материалы



  Однофазные реле контроля AC и DC (переменного и постоянного) тока относительно установленного порога срабатывания на повышение и понижение. Они различаются отношением их диапазонов измерения и типом напряжения.

  Область применения

  • Контроль повышения и понижения напряжения
  • Контроль функциональных возможностей и электрических нагрузок
  • Контроль обрыва цепи
  • Пороговый выключатель для 4 сигнальных элементов от 4 до 20 мА

  Особенности

  • Исполнения с широким допустимым диапазоном напряжений
  • Настраиваемые значения на повышение напряжения, понижение напряжения и контроля напряжения в технике "окна"
  • Свободно конфигурируемая выдержка времени  реакция на переустановку
  • Установочная ширина 22.5 мм
  • Постоянное отображение ФАКТИЧЕСКОЙ величины и сообщения о состоянии
  • Все исполнения со съемными клеммными блокам
  • Все исполнения  с винтовыми зажимами  или альтернативно с инновационными пружинными зажимами

  Технические данные

  3UG4621/3UG4622 monitoring relays

  The 3UG4621 or 3UG4622 current monitoring relay is supplied with an auxiliary voltage of 24 V AC/DC or 24 to 240 V AC/DC and performs overshoot, undershoot or range monitoring of the current depending on parameterization. The device is equipped with a display and is parameterized using three buttons.

  The measuring range extends from 3 to 500 mA or 0.05 to 10 A. The rms value of the current is measured. The threshold values for overshoot or undershoot can be freely configured within this range. If one of these threshold values is reached, the output relay responds according to the set principle of operation as soon as the tripping delay time I_Del has elapsed. This time and the ON-delay time on_Del are adjustable from 0.1 to 20 s.

  The hysteresis is adjustable from 0.1 to 250 mA or 0.01 to 5 A. The device can be operated with Manual or Auto RESET and on the basis of either the open-circuit or closed-circuit principle. The following options are available: response of the output relay when the control supply voltageU_s = ON is applied or not until the lower measuring range limit of the measuring current (I > 3 mA/50 mA) is reached. One output changeover contact is available as signaling contact.

  With the closed-circuit principle selected upon application of the control supply voltage

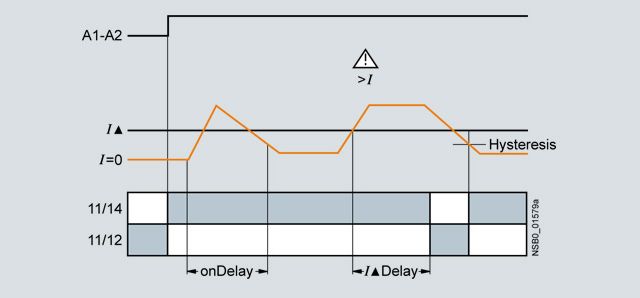

  Current overshoot

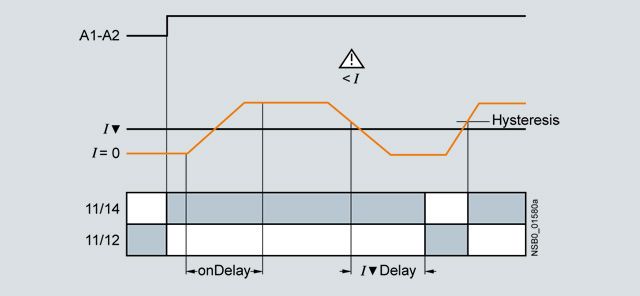

  Current undershoot

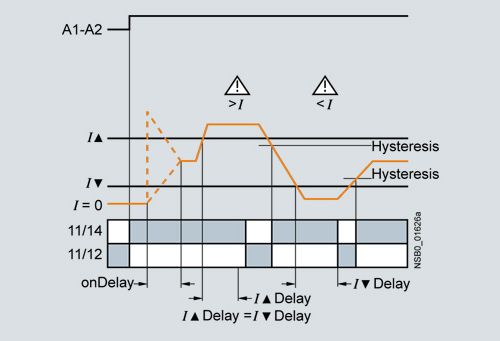

  Range monitoring



  Дальнейшая информация

  4NC current transformers can be used as accessories in the case of alternating currents I > 10 A. See "​Energy -> Electrical Power Distribution → Low-Voltage Components → SENTRON Protection, Switching, Measuring and Monitoring Devices → Measuring Devices and Power Monitoring → Measuring Devices → Accessories -> 4NC Current Transformers for Measuring Purposes".
