Реле контроля SIRIUS 3UG48 для отдельной установки (с возможностью коммуникации по IO-Link)

Реле контроля SIRIUS 3UG4 позволяют контролировать все важнейшие величины для функционирования предприятия. И внезапные неисправности, и постепенно проходящие изменения, которые могут свидетельствовать о необходимости вмешательства или обслуживания можно определить.

Применение релейных выходов позволяет использовать реле для непосредственного отключения установки или предупреждений. Благодаря настраиваемым задержкам срабатывания эти реле демонстрируют гибкость при работе в условиях кратковременных провалов напряжения или изменения нагрузки, позволяя избежать лишних срабатываний, ненужных предупреждений и повысть общую надежность системы..

Реле контроля 3UG48 с IO-Link

Реле контроля SIRIUS 3UG48 с IO-Link также предлагают множество дополнительных опций, базирующихся на фугкционале уже зарекомендовавших себя реле контроля SIRIUS 3UG4:

Передача измеренного на контроллер, какие данные передаются может быть запрограммировано
Передача состояния предупреждения на контроллер
Полная диагностика по запросу
Возможно дистанционное параметрирование, одновременно или вместо местного
Быстрое параметрирование одинаковых устройств передачей параметров дублированием через контроллер
Передача параметров на контроллер по вызову IO-Link или через сервер параметров (если используется IO-Link мастер по спецификации V 1.1)
Централизованное хранение данных параметров изменяемое локально или через контроллер
Автоматическое перепараметрирование в случае смены самих устройств
Возможна блокировка по IO-Link локальной настройки
Ошибки надежно сохраняются в таком виде, что позволяют, например, избежать нежелательного произвольного самозапуска после восстановления питания и быть уверенными, что диагностические данные не будут утеряны
При интеграции этих реле в системы автоматизации появляется возможность как параметрирования реле с удаленных пользовательских панелей, так и отображение измеренных величин на пользовательских дисплеях

При этом приборы не теряют своей функциональности и работают автономно и без IO-Link:

Параметризация производится местно, независимо от контроллера
В случае аварии, пока контроллер снова не станет доступен, пока есть питание(24 V DC), реле контроля продолжают работать
Если реле контроля работают без контроллера, то 3UG48, имеющие интегрированный "режим SIO", работают с полупроводниковым выходом переключающим состояние при выходе контролируемого параметра за пределы

Благодаря комбинации автономной функции реле контроля и встроенной связи по IO-Link, отпадает необходимость в лишних датчиках и преобразователях сигнала, чьей задачей была передача измеренных величин на контроллер.

Поскольку реле по-прежнему имеют релейные выходы, они увеличивают устойчивость системы: в то время как контроллер осуществляет задачи управления опираясь на данные в пределах измеренных величин, релейные выходы позволяют отключить систему при переходе значений за пределы достижимых в процессе управления.

Реле контроля 3UG48 с IO-Link позволяют контролировать следующие величины, функции и их сочетания:

Последовательность чередования фаз
Выпадение фазы, обрыв нейтрального проводника
Асимметрия фаз
Превышение и/или понижение напряжения за предельные значения
Превышение и/или понижение тока за предельные значения
Превышение и/или понижение коэффициента мощности за предельные значения
Контроль активного и полного тока
Превышение и/или понижение скорости за предельные значения

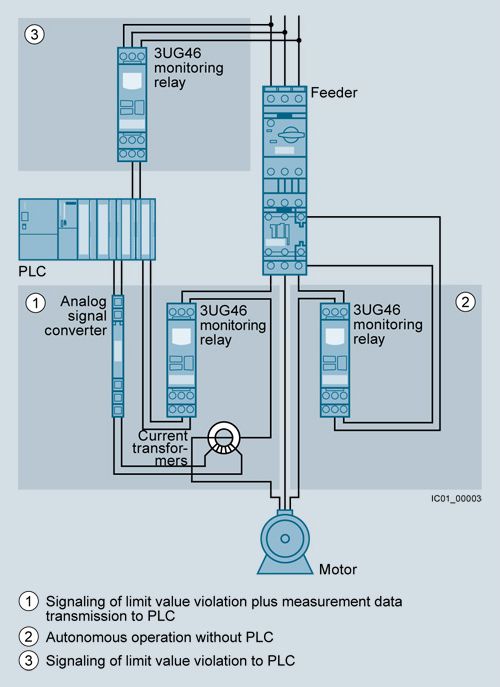

Применение обычных реле контроля

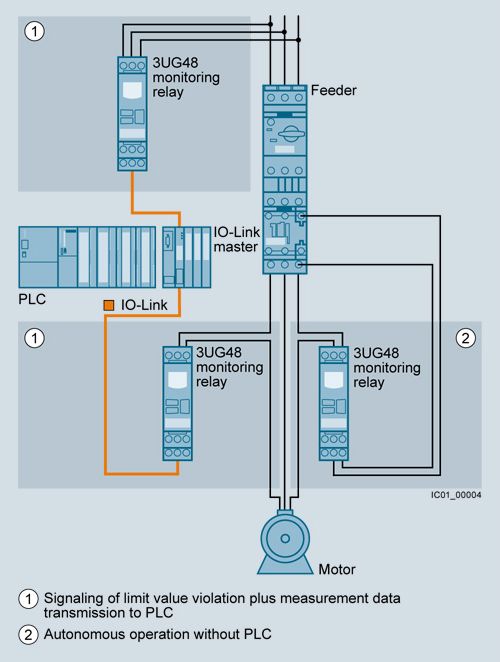

Применение реле контроля с IO-Link

Примечания:

Устройства для коммуникации по IO-Link:

Любой контроллер с IO-Link (напр. ET200S с CPU или S7-300 с распределенной периферией ET200S)
Мастер IO-Link (напр. мастер 4SI IO-Link или модуль интерфейса 4SI SIRIUS , позволяющие присоединить любые приборы SIRIUS IO-Link к контроллеру)

Каждое реле контроля требует по каналу IO-Link.

Для получения дальнейшей информации см. "Industrial Communication".

Область применения

Реле контроля SIRIUS с IO-Link особенно рекомендуются в применениях, где помимо их основной функции контроля, они могут быть интегрированы в системы автоматизации для быстрой и надежной передачи текущих значениий и/или дистанционного параметрирования.

Реле контроля призваны также освободить контроллер от части функций контроля или служить параллельным звеном контроля повышая надежность систем и процессов. Кроме того сокращение модулей ввода-вывода самого контроллера позволяет ощутимо сократить его размеры, расширив при этом функциональность.

Особенности

Преимущества от энергоэффективности

Процесс энергоменеджмента

Новые промышленные аппараты SIRIUS могут внести основной вклад в энергоэффективность предприятия

(http://webservices.siemens.com/medaps/webeditor/www.siemens.de/sirius/energiesparen).

Реле контроля 3UG48 с IO-Link вносят следующий вклад:

Отключение при сбросе нагрузки (напр. "сухой" режим насоса)
Компенсация реактивной энергии посредством контроля коэффициента мощности
Снижение нагрузки за счет отключения второстепенных

Технические данные

More information
For technical specifications, see https://support.industry.siemens.com/cs/ww/en/ps/16368/td	For FAQs, see https://support.industry.siemens.com/cs/ww/en/ps/16368/faq
For the manual and device circuit diagrams, see https://support.industry.siemens.com/cs/ww/en/view/54375430

Дальнейшая информация

Инструкция "3UG48/3RR24 monitoring relays for IO-Link", see

http://support.automation.siemens.com/WW/view/en/54375430.

Замечания по безопасности

Для безопасного функционирования сети предприятия должны быть приняты соответствующие меры (включая, например, сегментацию).

Для получения доп. информации по безопасности в промышленности

http://www.siemens.com/industrialsecurity.
