  Полупроводниковые реле контроля создают наилучшую защиту для передвижных машин, производства, подъемного оборудования или нестабильных сетей. В этом случае, нарушения питания могут быть быстрее определены и иисправлены до того, как приведут к отрицательным последствиям.

  Реле контроля с IO-Link контролируют чередование фаз, обрыв фаз (с и без N проводника), асимметрию фаз, и понижение и/или превышение напряжения. Измеряются действующие значения.

  Область применения

  Реле используются в передвижных установках , кондиционерных компрессорах, холодильных контейнерах, компрессорах и кранах внутри зданий.

  Функция	Применение
  Последовательность фаз	Направление вращения приводов
  Выпадение фаз	Срабатывание предохранителей  Нарушение питания  Обрыв кабеля
  Асимметрия	Перегрев двигателя при ассимметричном питании Определение асимметрично нагруженных сетей
  Понижение напряжения	Возросший ток, с последующим перегревом мотора Нарушение питания, особенно при питании от батарей
  Превышение напряжения	Защита установок от повреждения повышенным напряжением







  Особенности

  • Используются в любых сетях от 160 до 630 В
  • Настраивается для контроля превышения, понижения или нахождения в пределах
  • Настраиваемые времена срабатывания и сброс
  • Ширина 22.5 мм
  • Отображение значений и передача значений и состояния на контроллер
  • Все версии со съемными клеммниками
  • Все версии возможны с обоими типами клеммника - пружинными и винтовыми


  Технические данные

  3UG4815/3UG4816 monitoring relays

  The 3UG4815 and 3UG4816 line monitoring relays have a wide voltage range input and are supplied with power through IO-Link or from an external 24 V DC source.

  The device is equipped with a display and is parameterized using three buttons. The 3UG4815 monitoring relay monitors three-phase networks with regard to phase sequence, phase failure, phase asymmetry, undervoltage and overvoltage. The 3UG4816 monitoring relay monitors the neutral conductor as well. The hysteresis is adjustable from 1 to 20 V.

  The device has two separately adjustable delay times for overvoltage and undervoltage and for line stabilization. If the direction of rotation is incorrect or a phase fails, the device switches off immediately. Thanks to a special measuring method, a phase failure is reliably detected in spite of the wide voltage range from and potentially high feedback through the load.

  3UG4815 and 3UG4816 monitoring relays can be operated on the basis of either the open-circuit or closed-circuit principle and with Manual or Auto RESET.

  If Manual RESET is selected in the menu (Memory = Yes), the switching relay remains in its current switching state and the current measured value and the symbol for undershooting and overshooting continues to flash, even when the measured variable reaches a permissible value again. This stored fault status can be reset by simultaneously pressing the UP▲ and DOWN▼ keys for 2.5 s.

  With Manual RESET through IO-Link it is possible in addition to set whether error signals are to be deleted when the control supply voltage is switched off and on (as remote RESET) or whether the signals are to be permanently saved even in a voltage failure, with confirmation possible only through local RESET or via IO-Link.

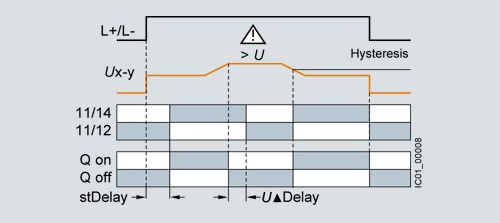

  With the closed-circuit principle selected

  Wrong phase sequence



  Phase failure



  Undervoltage



  Overvoltage
