Контроль напряжения

• Заказные данные
  (2)
• Информационные материалы

  Информационные материалы

  Реле контролирует однофазные напряжения переменного тока (действующее значение)  и постоянного тока по превышению и снижению за пределы установленных значений.

  Область применения

  • Защита от повреждения повышенным напряжением
  • Включение системы по достижении соответствующего напряжения
  • Защита от некорректной работы с низким напряжением, в т.ч. перегрузке цепей управления при питании от батарей

  Особенности

  • Настраивается для контроля превышения, понижения или нахождения в пределах
  • Настраиваемые времена срабатывания и установка сброса
  • Ширина 22.5 мм
  • Отображение значений и передача значений и состояния на контроллер
  • Все версии со съемными клеммниками
  • Все версии возможны с обоими типами клеммника - пружинными и винтовыми

  Технические данные

  3UG4832 monitoring relay

  The 3UG4832 voltage monitoring relays are supplied with power through IO-Link or with an external auxiliary voltage of 24 V DC and perform overshoot, undershoot or range monitoring of the voltage depending on parameterization. The devices are equipped with a display and are parameterized by means of three buttons or through IO-Link.

  The measuring range extends from 10 to 600 V AC/DC. The limit values for overshoot or undershoot can be freely configured within this range. If one of these limit values is reached, the output relay responds according to the set principle of operation as soon as the delay time has elapsed. This tripping delay time U▲Del/U▼Del can be set from 0 to 999.9 s, as can the ON-delay time onDel. The hysteresis is adjustable from 0.1 to 300 V.

  The device can be operated on the basis of either the open-circuit or closed-circuit principle and with Manual or Auto RESET. One output changeover contact is available as a signaling contact, and a semiconductor output is available in addition in SIO mode.

  If Manual RESET is selected in the menu (Memory = Yes), the switching relay remains in its current switching state and the current measured value and the symbol for undershooting and overshooting continues to flash, even when the measured variable reaches a permissible value again. This stored fault status can be reset by simultaneously pressing the UP▲ and DOWN▼ keys for 2.5 s.

  With Manual RESET through IO-Link it is possible in addition to set whether error signals are to be deleted when the control supply voltage is switched off and on (as remote RESET) or whether the signals are to be permanently saved even in a voltage failure, with confirmation possible only through local RESET or via IO-Link.

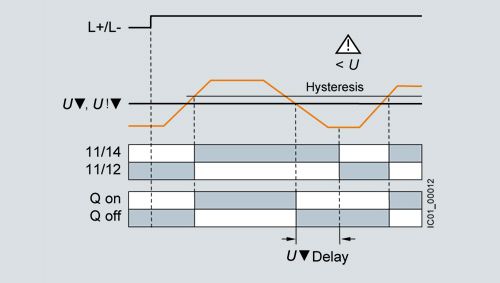

  With the closed-circuit principle selected

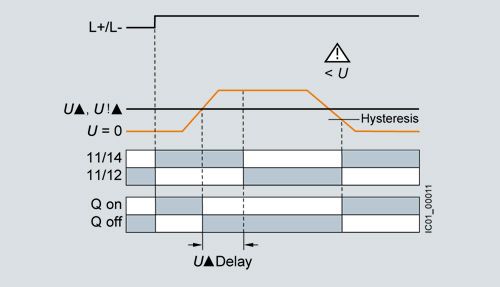

  Overvoltage



  Undervoltage

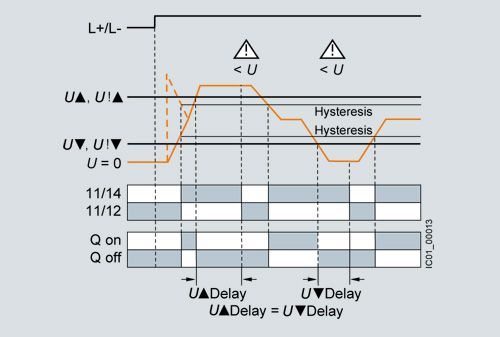

  Range monitoring
