Для незаземленных сетей переменного и постоянного тока

• Заказные данные
  (3)
• Информационные материалы

  Информационные материалы

  Реле контроля изоляции 3UG45 82 и 3UG45 83 применяются для контроля изоляции в сетях IT или постоянного тока согласно МЭК 61557-8.

  Они измеряют сопротивление цепи системный проводник - системное заземление. Если значение упадет ниже предела, выход реле переходит в состояние ошибки.

  Для этого в систему передается пульсирующий сигнал. Тестовый сигнал меняет форуму с измениением сопротивления изоляции и емкости потерь. По изменению формы производится предиктивное измерение изменения сопротивления изоляции.

  Если предсказанное по форме сигнала сопротивление соответствует вычисленному в следующем цикле измерения и ниже предела, выход активируется или деактивируется, в зависимости от установок. Этот принцип измерения позволяет идентифицировать также и симметричные нарушения изоляции.

  Модуль понижения 3UG49 83

  Пассивный модуль понижения 3UG49 83 позволяет применять реле 3UG45 83 в сетях IT переменного напряжения 690 В и постоянного 1000 В.

  Примечание:

  Реле 3UG45 82 заменяет предыдущую модель 3UG30 82.

  Технические данные

  3UG4582 monitoring relays

  With the closed-circuit principle selected

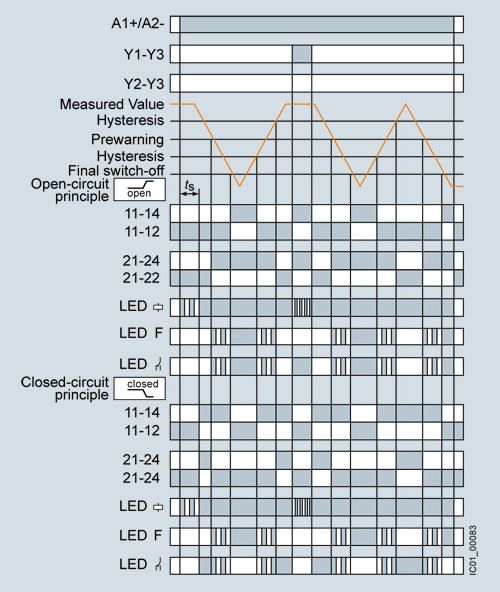

  Insulation resistance monitoring without fault storage, with Auto RESET

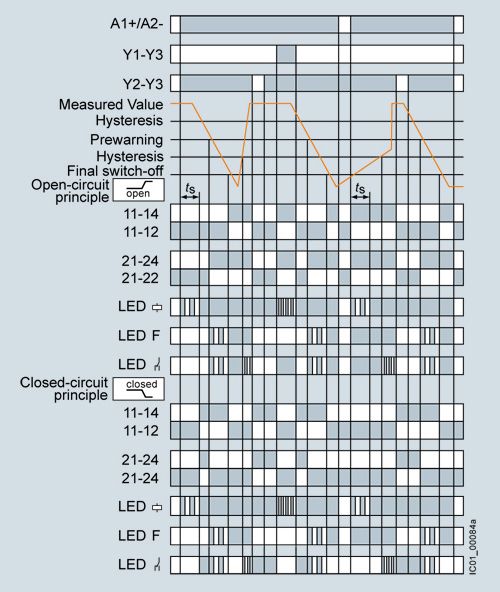

  Insulation resistance monitoring with fault storage and Manual RESET



  3UG4583 monitoring relays

  With the closed-circuit principle selected

  Insulation resistance monitoring without fault storage, with Auto RESET



  Insulation resistance monitoring with fault storage and Manual RESET
