SITRANS LR250 резьбовая PVDF антенна

Заказные данные
(1)
Аксессуары
(31)

SITRANS LR250 - это 2-х проводной, 25 ГГц радарный преобразователь для непрерывного измерения жидкостей в технологических сосудах и емкостях для хранения коррозийных или агрессивных материалов в диапазоне до 10 м.

Область применения

Локальный графический интерфейс пользователя SITRANS LR250 упрощает установку и использование при помощи интуитивно понятного "Мастера быстрого ввода", так же на дисплее отображаются профили эхо, что облегчает диагностику. Прибор максимально прост с точки зрения ввода в эксплуатацию, для начала достаточно указать всего несколько параметров в "Мастере быстрого запуска".

Благодаря частоте 25Ггц формируется узконаправленный пучок, что позволяет использовать антенны меньшего размера, а так же сводит к минимуму влияние присутствующих в резервуаре препятствий на результаты измерений.

Искробезопасный портативный программатор позволяет быстро и безопасно программировать SITRANS LR250, при этом не придется открывать крышку прибора.

SITRANS LR250 идеально подходит для небольших резервуаров и цистерн до 10 м для диэлектриков > 3.

Основные сферы применения: жидкости, сыпучие продукты, резервуары для хранения, технологические аппараты с мешалками, жидкости в парообразном состоянии, температуры до +80 °C (+176 °F), коррозионные и агрессивные материалы, среды с диэлектриком ≥ 3 ( в зависимости от сферы применения)

Характеристика

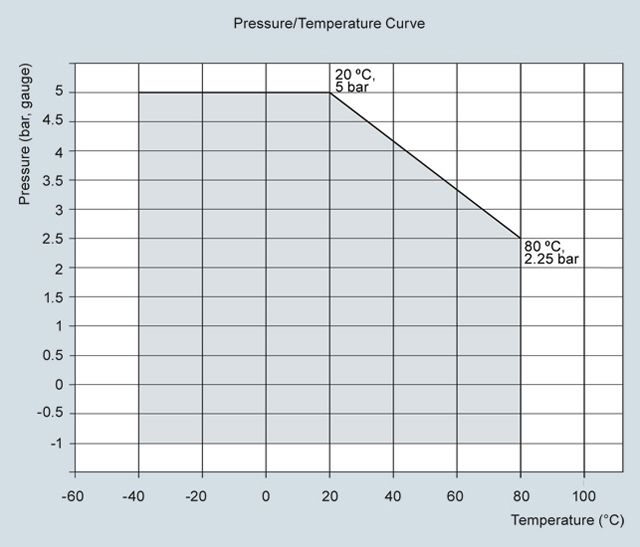

SITRANS LR250 резьбовая PVDF антенна, график отношения давление/температура

Конфигурация

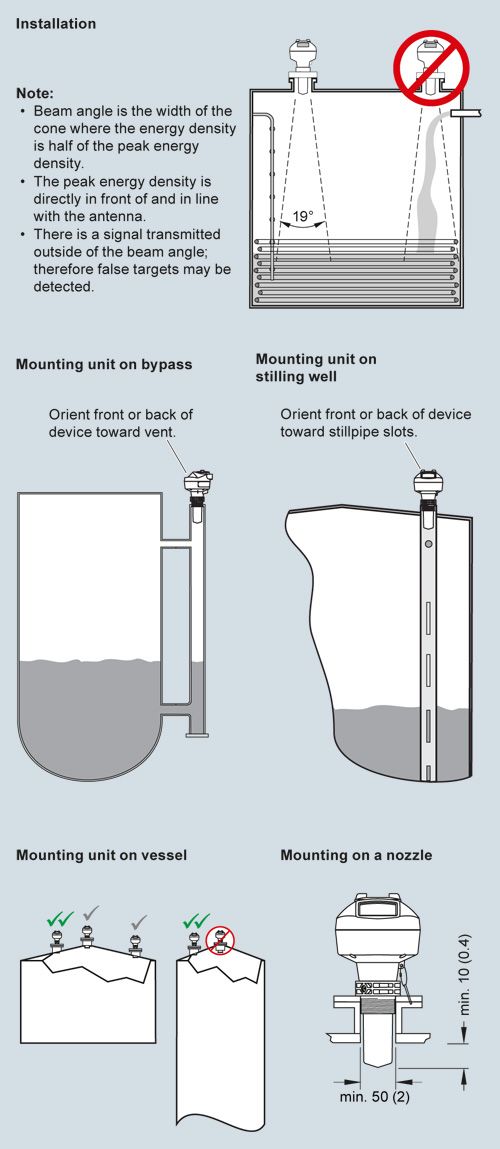

Установка SITRANS LR250 резьбовая PVDF антенна, размеры указаны в мм (")

Чертеж

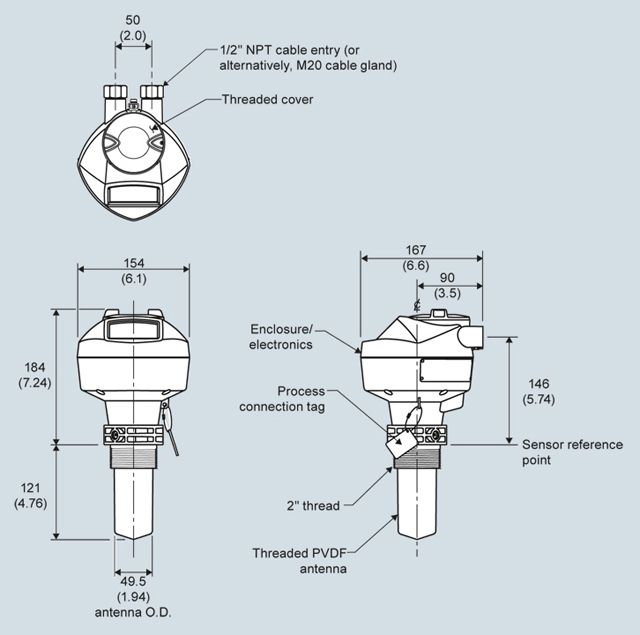

SITRANS LR250 резьбовая PVDF антенна, размеры даны в мм (")

Особенности

Конструкция полностью изолированной пластиком PVDF антенны позволяет использовать её в химических и санитарных областях, где используются коррозионные и едкие материалы
Стоимостно - эффективная замена для измерительных преобразователей, изготовленных их редких материалов
Локальный графический интерфейс пользователя предоставляет возможность автоматического конфигурирования при помощи "Мастера быстрого запуска"
Локальный интерфейс пользователя отображает профили эхо и оказывает помощь в процессе диагностики
Высокая частота в 25 Ггц и 50 мм технологическое соединение антенны позволяют производить легкий монтаж в патрубки
Рабочие параметры не зависят от места установки и наличия препятствий, минимальная чувствительность к интерференции в патрубке
Минимальная зона нечувствительности, диапазон измерения - от 50 мм от края рупора
Поддержка коммуникационных протоколов HART® , PROFIBUS PA, или FOUNDATION Fieldbus
Технология обработки сигналов Process Intelligence для повышения точности измерений, автоматическое подавление ложных отраженных сигналов от неподвижных препятствий
Программирование осуществляется на месте установки прибора при помощи инфракрасного искробезопасного портативного программатора или удаленно с использованием программного обеспечения SIMATIC PDM или Emerson AMS, а также инструментов Field Device Tools, например PACTware или Fieldcare через SITRANS DTM.
Подходит для использования в системах, связанных с обеспечением безопасности, в соответствии с IEC 61508/61511 (SIL-2)

Схема подключения

Процесс подключения SITRANS LR250

Технические данные

Технические характеристики
Принцип измерения	Измерение уровня с использованием радиолокационного метода
Частота	K - диапазон (25.0 ГГц)
Минимальный диапазон измерения	50 мм (2") от края излучателя
Максимальный диапазон измерения	10 м
Выход
протокол HART	Версия 5.1
Аналоговый выход	4 .. 20 мA
Погрешность	± 0.02 мA
Отказоустойчивость	Программно настраивается на высокий уровень, низкий уровень или удерживание при потере отражений (loss of echo) Настраивается программно (NE 43)
PROFIBUS PA	Profile 3.1
Функциональные блоки	2 аналоговых входа (AI)
FOUNDATION Fieldbus	H1
Функциональность	Базовый или LAS
Версия	ITK 5.2.0
Функциональные блоки	2 Аналоговых входа (AI)
Производительность (в соответствии с нормальными условиями, IEC60770-1)
Максимальная погрешность измерений	> 500 мм от точки отсчета сенсора: 5 мм (0.2") < 500 мм от точки отсчета сенсора: 25 мм (1")
Влияние температуры окружающей среды	<0.003 %/K
Номинальные условия эксплуатации
Условия в месте установки
Размещение	В помещении / вне помещения
Условия окружающей среды (корпус)
Температура окружающей среды	-40 .. +80 °C
Категория установки	I
Степень загрязнения	4
Параметры вещества
Диэлектрическая постоянная ε_r	≥ 3 (1.6 в успокоительной трубке)
Рабочая температура	-40 .. +80 °C на технологическом соединении
Рабочее давление	До 5 бар изб.давления в зависимости от температуры. См. график Давление/Температура для получения дополнительной информации
Конструкция
Корпус
Материал	Алюминий, полиэфирное порошковое покрытие
Кабельный ввод	2 x M20x1.5 or 2 x ½" NPT
Степень защиты	Type 4X/NEMA 4X, Type 6/ NEMA 6, IP67, IP68
Вес	около 3.3 кг
Дисплей (локальный)	Локальный графический интерфейс пользователя, включая "Мастера быстрого запуска" и отображающиеся на дисплее профили эхо.
Антенна
Материал	PVDF (поливинилиденфторид)
Габариты ( номинальные размеры рупора)	2" (48 мм)
Технологические соединения
Технологические соединения	2" NPT [(Taper), ASME B1.20.1] 2" [(BSPT), EN 10226] 2" [(BSPP), EN ISO 228-1]
Электропитание
4 .. 20 мA/HART	Номинал: 24 V DC (макс. 30 V DC) макс. нагрузка 550 Ω
PROFIBUS PA	15 мA согласно IEC 61158-2
FOUNDATION Fieldbus	20.0 мA согласно IEC 61158-2
Сертификационная и утвердительная документация
Общие	CSA_US/C, CE, FM, NE 21, C-TICK, KC
Радиочастоты	FCC, Industry Canada и европейские стандарты ETSI EN 302-372, C-TICK
Зоны с повышенной опасностью
Искробезопасность (Европа)	ATEX II 1G EEx ia IIC T4 ATEX II 1D EEx tD A20 IP67 T90°C
Искробезопасность (Китай)	NEPSI Ex ia IIC T4/DIP A20 TA T90°C IP67
Не дающий искру/ с ограниченной энергией (Европа)	ATEX II 3G EEx nA/nL IIC T4 Gc
Не дающий искру/ с ограниченной энергией (Китай)	NEPSI Ex nA/nL IIC T4
Искробезопасность (Канада/США)	CSA/FM Класс I, Сек. 1, Группы A, B, C, D; Класс II, Сек. 1, Группы E, F, G; Класс III T4
Негорючесть (Канада/США)	CSA/FM Класс I, Сек. 2, Группы A, B, C, D T5
Искробезопасность ( международные стандарты)	IECEx Ex ia IIC T4, Ex tD A20 IP67 T90°C
Искробезопасность (Бразилия)	INMETRO Br-Ex ia IIC T4
Огнестойкость (международные /европейские стандарты)	IECEx/ATEX II 1/2 GD, 1D, 2D, Ex dmbia IIC T4 Ga/Gb, Ex tD A20 IP67 T90°C
Взрывозащита (Бразилия)	IECEx/ATEX II 1/2 GD, 1D, 2D, Ex embia IIC T4 Ga/Gb, Ex tD A20 IP67 T90°C
Повышенная безопасность (международные/европейские стандарты)	IECEx/ATEX II 1/2 GD, 1D, 2D, Ex embia IIC T4 Ga/Gb, Ex tD A20 IP67 T90°C
Повышенная безопасность (Бразилия)	INMETRO Br-Ex embia IIC T4
Взрывобезопасность (Канада/США)	CSA/FM Класс I, Сек. 1, Группы A, B, C, D; Класс II, Сек. 1, Группы E, F, G; Class III T4
Повышенная безопасность/juztcnjqrjcnm (Китай)	Ex dmbia IIC T4/ Ex embia IIC T4/ DIP A20 TA, T90°C IP67
Морские	Регистр Ллойда Сертификат ABS Type Approval Bureau Veritas
Функциональная безопасность	SIL-2 подходит в соответствии с IEC 61508/61511
Программирование
Искробезопасный портативный программатор Siemens	Инфракрасный приёмник
Разрешения для портативного компьютера	Искробезопасная модельl: ATEX II 1 GD Ex ia IIC T4 Ga Ex ia D 20 T135°C Ta = -20 to +50 °C CSA/FM Класс I, II, III, Сек. 1., Группы A, B, C, D, E, F, G, T6 Ta = +50 °C IECEx SIR 09.0073
Портативный коммуникатор	Коммуникатор HART 375/475
ПК	SIMATIC PDM Emerson AMS SITRANS DTM (для подключения к инструментам FDT, например PACTware или Fieldcare)
Дисплей (локальный)	Локальный графический интерфейс пользователя предоставляет возможность автоматического конфигурирования при помощи "Мастера быстрого запуска", так же на дисплее отображаются профили эхо.
