Радарный уровнемер

Введение

Радарная измерительная технология использует бесконтактный способ. Так как микроволны не требуют несущей среды, на измерения практически не оказывает влияние атмосфера процесса (давление, пар, пыль или высокие температуры). Siemens Milltronics предлагает различные модели, чтобы выполнить различные требования.

SITRANS Probe LR - это 2-х проводный импульсный компактный радарный сенсор уровня для измерения уровня/объема жидкостей и шламов в емкостях, а также в простых технологических емкостях,

SITRANS LR 200 - это 2-х проводный импульсный радарный сенсор уровня для жидкостей в танках или технологических емкостях.

SITRANS LR 250 - это 2-х проводный импульсный радарный сенсор уровня для измерения жидкостей и шламов в технологических емкостях при экстремальных условиях или во взрывоопасных зонах.

SITRANS LR 400 - это FMCW-частотный радарный сенсор уровня для сыпучих материалов и жидкостей в танках. Идеально подходит для использования при сильном запылении или для жидкостей с низкой диэлектрической константой.

Автоматическое подавление помех

SITRANS LR приборы отличаются уникальной особенностью, запатентованной для качественной обработки сигнала.В основе лежат фундаментальные знания и большой практический опыт в алгоритмах программного обеспечения, которые способны принимать сигнал от эха в виде профиля эхо-сигнала. Этот результат надежный, точный и быстрый.

Специальной функцией радарных уровнемеров SITRANS является функция автоматического подавления помех; эта технология автоматически распознает и игнорирует ложные эхо-сигналы от встроенных конструкций емкости. Активировать функцию можно, используя два параметра на отдельном интерфейсе SIMATIC PDM коммуникации или HART/PROFIBUS PA.

Область применения

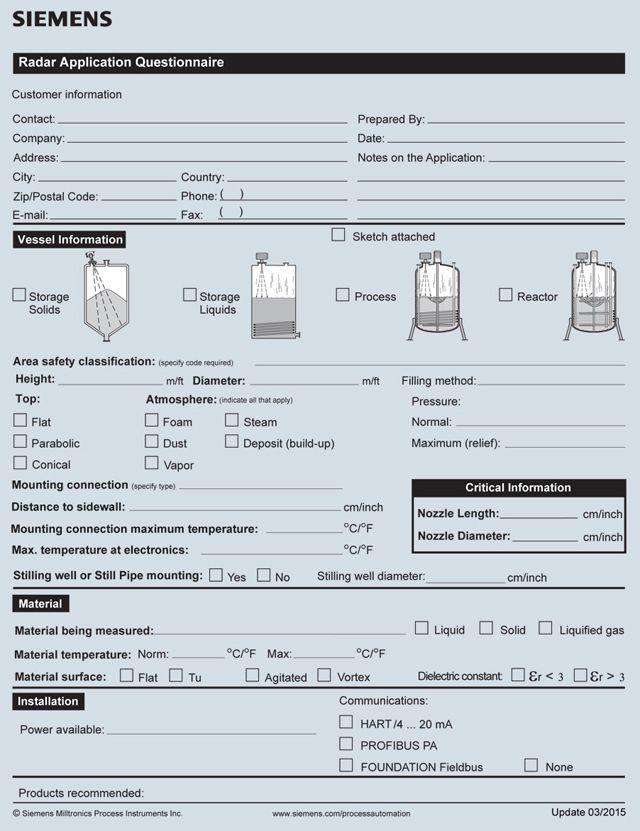

Опросный лист

Способ действия

Принцип действия

В основе радарного измерения лежит определение времени от излучения сигнала до приема отраженного эха. По времени находится расстояние и определяется уровень.

В отличие от ультрозвукового принципа, радарная технология не требует несущей среды и микроволны распространяются со скоростью света (300 000 000 м/с). Большинство радарных приборов работают при частоте от 6 до 26 ГГц.

Siemens Milltronics имеет импульсные радарные преобразователи (SITRANS Probe LR, SITRANS LR 200, SITRANS LR 300) и высокочастотный FMCW (Frequency Modulated Continuous Wave) радар (SITRANS LR 400).

Пульсирующий радар передает микроволновый импульс от антенны, выдающая волны, которые отражаются на границе разделительного слоя между двумя материалами с различной диэлектрической константой (атмосфера и измеряемый материал).Эхо преобразуется преобразователем и время прохождения используется для вычисления уровня. Преобразованное эхо передается цифровым способом в профиль эхо-сигнал. Профиль анализируется для определения расстояния от поверхности материала до точки отсчета прибора.

FMCW (Frequency Modulated Continuous Wave) радар излучает микроволны к поверхности материала. Частота волны непрерывно модулируется. В это же время преобразователь, также непрерывно работая, по разнице частот излучаемых и принятых сигналов определяет расстояние до материала.

Работа радара.

Технические данные

Указания по выбору радарных приборов

Критерий	SITRANS Probe LR	SITRANS LR 200	SITRANS LR 300	SITRANS LR 400
Область применения	химия	химия и нефтехимия	химия и нефтехимия	Цемент, химикалии, уголь, пищевая промышленность, переработка минералов
Основные приложения	жидкости, танки	жидкости, танки и технологические емкости	технологические емкости	жидкости и сыпучие материалы
Диапазон	0.3 .. 20 м	0.3 .. 20 м	0.4 .. 20 м	0.35 .. 50 м
Частота	5.8 ГГц (Северная Америка 6.3 ГГц)	5.8 ГГц (Северная Америка 6.3 ГГц)	5.8 GHz (США 6.3 ГГц)	24 .. 25 ГГц FMCW
Вывод/коммуникации	4 .. 20 mA/HART SIMATIC PDM для параметрирования и диагностики	4 .. 20 мA/HART PROFIBUS PA SIMATIC PDM для параметрирования и диагностики	4 .. 20 мA/HART PROFIBUS PA Modbus ASCII/RTU SIMATIC PDM для параметрирования и диагностики	4 .. 20 мA/HART PROFIBUS PA SIMATIC PDM для параметрирования и диагностики
Питание	4 .. 20 мA, 24 В DC номинальное, 30 В DC max. минимальное в зависимости от общего сопротивления шины	4 .. 20 мA общее, 24 В DC номинальное, 30 В DC мах. минимальное в зависимости от общего сопротивления шины	универсальное AC/DC 24 .. 230 В AC, ±15%, 40 .. 70 Гц, 28 VA/11W 24 .. 230 В DC, ± 15%, 9W	120 .. 230 В AC, ±15%, 50/60 Гц, 12 VA/6W 24 В DC, +25/-20%, 6W (опционально)
Допуски	CE, CSA_US/C, FM, Lloyd’s Register of Shipping, ABS, FCC, Industry Canada, R&TTE, ATEX, PED	CE, CSA_US/C, FM, Lloyd’s Register of Shipping, ABS, FCC, Industry Canada, R&TTE, ATEX, PED	CE, CSA_NRTL/C, FM, Lloyd’s Register of Shipping, ABS, FCC, Industry Canada, R&TTE, ATEX, 3A, PED	CE, CSA_US/C, FM, Lloyd’s Register of Shipping, ABS, FCC, Industry Canada, R&TTE, ATEX, PED
