SITRANS LR460

• Заказные данные
  (1)
• Аксессуары
  (36)
• Информационные материалы

  Информационные материалы

  SITRANS LR460 - это 4-х проводный 24 ГГц FMCW радарный передатчик уровня с экстремальным отношением сигнала к шуму и улучшенной обработкой сигнала непрерывного измерения твердых веществ до 100 м. Это идеально для измерения в экстремальной запыленности.

  Область применения

  SITRANS LR460 получает отличные результаты даже в течение условий экстремальной запыленности. Интегральный простой наводчик, встроенный в SITRANS LR460 позволяет оптимально устанавливать измерение твердых веществ.

  Программа Process Intelligence встроенная в SITRANS LR460 имеет преимущественную обработку сигнала, используемая для надежных операций  двух применений - простых и сложных твердых веществ.

  SITRANS LR460 имеет прочный корпус, фланец и рупорную антенну. На него не влияют атмосферные и температурные условия внутри сосуда.

  Опциональный колпачок пыли доступен для  вязких твердых веществ. Опциональная воздушная продувка доступна для экстремальных применений.

  Сохранение на месте программирования - простое использование  Intrinsically Safe переносного программатора. SIMATIC PDM может быть использована для простого программирования с HART или PROFIBUS PA.

  Свойства излучения в 24 ГГц и высокое соотношение сигнал-шум обеспечивают великолепное отражение, нечуствительное к диэлектрическим свойствам измеряемого вещества.

  • Основные применения: широкий диапазон для пылезагрязняющих условий, цементная пыль, пепел, уголь, мука, зерно, пластик

  Конфигурация

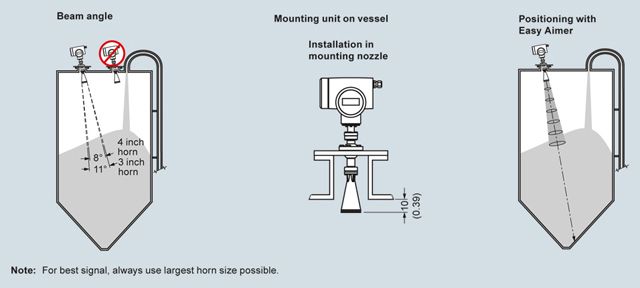

  Установка SITRANS LR460

  Чертеж



  Размеры SITRANS LR460

  Особенности

  • Программа Process Intelligence для обработки сигнала с быстрым и простым регулированием
  • Собственное быстрое управление при пуске и легкий старт
  • 24 ГГц передатчик с улучшенными свойствами для твердых поверхностей
  • 100 м диапазон для широкого диапазона и сложные применения
  • Простой наводчик оптимального качественного сигнала на выпуклых поверхностях
  • Программирование использует инфракрасное излучение (защищенная) с переносным программатором или с переносным SIMATIC PDM или HART прибором

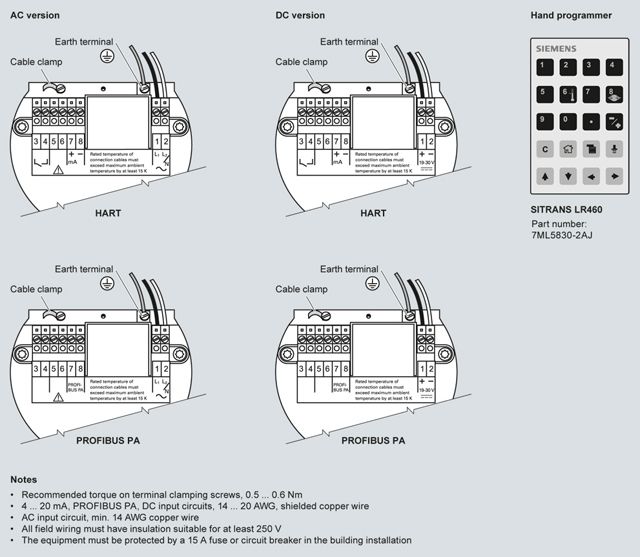

  Схема подключения



  Соединения SITRANS LR460

  Технические данные



  Принцип работы
  Принцип измерения	FMCW радарное измерение уровня
  Частота	24.2 .. 25.2 ГГц FMCW
  Диапазон измерения	0.35 .. 100 м
  Выход
  Аналоговый выход(HART)
  Сигнальный диапазон	Оптически изолирован 4 .. 20 мA
  Нагрузка	Макс. 600 Ω
  Сохранеие файлов	мA программированный сигнал как высокий, низкий и сжатый (LOE)
  Коммуникации	HART, опционально PROFIBUS PA
  Цифровой выход	Реле, NC или NO функции, мах. 50 В DC, мах. 200 мA,  5 W
  PROFIBUS PA протокол (незаконченный)	Прослойка  1 и 2, класс A, Profile 3.01
  Исполнение (Связь условий согласно IEC 60770-1)
  Нелинейность	Больше 25 мм (1”) или 0.25% от объема
  Ненадежность	≤ 10 мм (0.4”)
  Номинальные рабочие условия
  Окружающая температура	-40 .. +65 °C
  Помещение	Внутри/снаружи
  Категория	II
  Степень загрязнения	4
  Условия
  Диэлектрическая постоянная	ε > 1.4
  Рабочий температурный диапазон	-40 .. +200 °C
  Давление в сосуде	0.5 бар максимум
  Дизайн
  Ширина	Приб. 6.1 кг с 3” универсальным фланцем
  Материалы
  Корпус	Штампованный алюминий, painted
  Степень защиты	IP67/Type 4X/NEMA 4X/ Type 6/NEMA 6
  Кабельный вход	2x M20x1.5 или ½" NPT
  Подключение к процессу
  Универсальные фланцы, 316L коррозионно стойкая сталь, широкая поверхность, с интегральным Easy Aimer	3"/80 мм, 4"/100 мм, 6"/150 мм (с фланцем EN 1092-1, ASME B16.5, or JIS B2238 bolt pattern), 0.5 бар максимально
  Программирование
  В сущности Safe Siemens Milltronics переносной программатор (заказывается отдельно)	ИК передача
  Характеристики для переносного программатора	IS модель с  ATEX II 1G EEx ia IIC T4, CSA/FM Class I, Div. 1, Groups A, B, C, D T6 @ Макс. окруж. температура +40 °C
  Переносной коммуникатор	HART коммуникатор 375
  ПК	SIMATIC PDM
  Дисплей (local)	LCD дисплей для считывания и ввода информации
  Питание	100 .. 230 В AC ± 15% (50/60 Гц), 6 W (12 VA) или 24 В DC +25/-20%, 6 W (опционально)
  Сертификаты и допуски
  Общие	CSAUS/C, CE, FM
  Радиоприемник	European Radio (R&TTE), Industry Canada, FCC
  Взрывозащищенные зоны	CSA/FM Class II, Div. 1, Groups E, F and G, Class III ATEX II 1D, 1/2 D, 2D T85°C
  Дополнительное оборудование
  Пылезащитный колпачок	PTFE
  Воздушная очистка связи	1/8” NPT







  Дополнительно
