SITRANS Probe LR

Заказные данные
(1)
Аксессуары
(5)

SITRANS Probe LR это 2-х проводный, 5,8 ГГц (6,3 ГГц в Северной Америке) радар для измерения уровня и объема жидкостей и взвесей в резервуарах для хранения и простых рабочих резервуарах.

Область применения

Probe LR подходит для использования в условиях с химическими парами, высокими и низкими температурами напорами, вакуумом или давлением, например, в резервуарных танках, хранении химикатов, реакторах и при больших диапазонах измерения SITRANS Probe LR имеет диапазон измерения от 0,3 до 20 м (1 to 65 ft).

Дизайн Probe LR обеспечивает простое программирование с помощью искробезопасного ручного программатора. Даже в Ex-зоне не требуется открывать крышку корпуса. Стандартная антенна это цельная полипропиленовая стержневая антенна. Она обеспечивает высокую химическую стойкость и герметичность. Цельная антенна имеет встроенный внутренний экран, защищающий от помех от монтажных штуцеров. SITRANS Probe LR использует обработку сигнала Sonic Intelligence®. Высокое отношение сигнал/шум Probe LR обеспечивает оптимальную надежность.

Настройка является очень простой: для базовой функциональности достаточно двух параметров. Для программирования прибора используется SIMATIC PDM, ручной коммуникатор HART® или искробезопасный ручной программатор.

Конфигурация

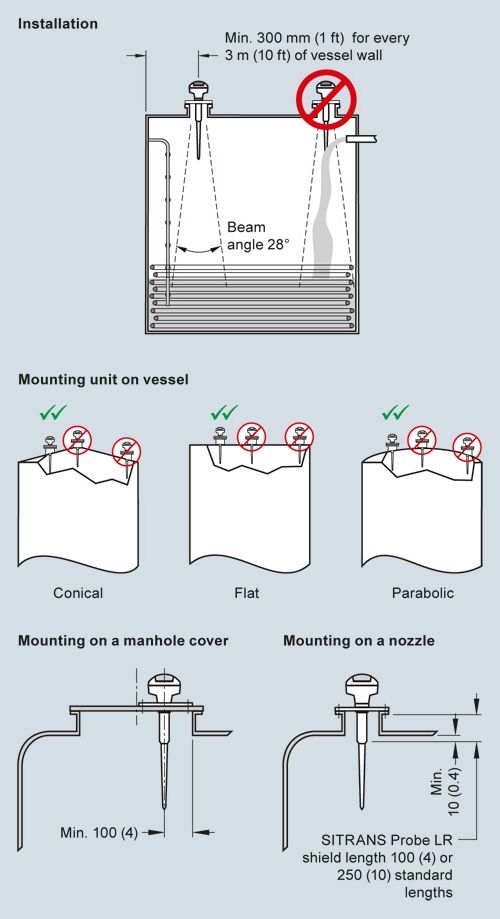

Установка SITRANS Probe LR

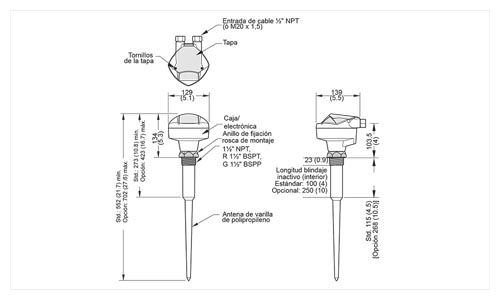

Чертеж

Размеры SITRANS Probe LR

Особенности

Цельная полипропиленовая стержневая антенна
Простой монтаж и ввод в эксплуатацию
Программирование с помощью инфракрасного ручного программатора, SIMATIC PDM или ручного коммуникатора HART
Коммуникация через HART
Запатентованная обработка сигнала Patented Sonic
Очень высокое отношение сигнал/шум
Автом. подавление паразитного отражения

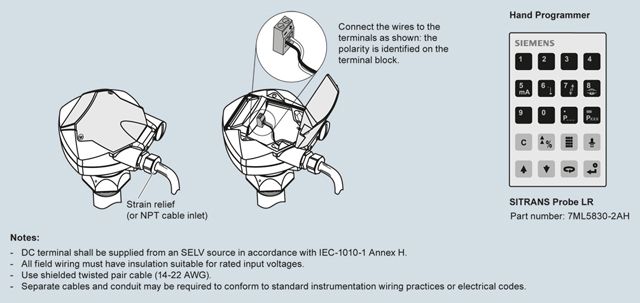

Схема подключения

Соединения SITRANS Probe LR

Технические данные

Принцип работы
Принцип измерения	Радарное измерение уровня
Частота	5.8 ГГц (6.3 GHz в Северной Америке)
Диапазон измерения	0.3 до 20 м (1.0 до 65 ft)
Выход
Аналоговый выход	4 до 20 мА
Точность	± 0.02 мА
Интервал измерения	Пропорциональный или обратно пропорциональный
Коммуникация	HART
Функции
Точность	± большее значение в 0,1% от диапазона измерения или 10 мм
Воздействие внешней температуры	0.006%/K
Воспроизводимость	± 5 мм
Failsafe (безопасное положение)	Сигнал мА может программироваться на макс., мин. или удержание (потеря отражения)
Рабочие условия
Условия монтажа
Место мнтажа	внутри/снаружи
Внешние условия (корпус)
Внешняя температура	-40 до +80 °C (-40 до +176 °F)
Категория монтажа	I
Степень загрязнения	4
Свойства материала
Диэлектрическая постоянная εr	εr> 1.6 (если εr< 3, то использовать успокоительную трубу)
Температура в резервуаре	-40 до 80 °C (-40 до 176 °F)
Давление в резервуаре	3 бар, gauge (43.5 psi, gauge)
Конструкция
Корпус
Материал корпуса	PBT (Polybutylene Terephthalate)
Материал крышки	PEI (Polyether Imide)
Ввод кабеля	2 x M20x1.5 или 2 x ½" NPT с адаптером
Класс защиты	Тип 4X/NEMA 4X, тип 6/NEMA 6, IP67, IP68
Вес	1.97 кг (4.35 lb)
Антенна
Материал	Полипропилен, герметичный
Размеры	стандарт 100 мм (4”) экран для монтажных штуцеров макс. 100 мм (4”), или как опция экран 250 мм (10”) 100 мм (4”), или как опция экран 250 мм (10”)
Подключение к процессу
Подключение к процессу	1½” NPT, BSP, или G
Питание	номинал 24 V DC при макс. 550 Ом максимум 30 V DC 4 до 20 мА
Сертификаты и допуски
Общий	CSAUS/C, CE, FM
Радио	FCC, Industry Canada and European (R&TTE)
Ex-зоны
Европа	ATEX II 1G EEx ia IIC T4
США	Необходим искробезопасный барьер FM Class I, Div.1, Groups A,B,C,D; Class II, Div. 1, Groups E,F, G; Class III FM Class I, Div.1, Groups A,B,C,D; Class II, Div. 1, Groups E,F, G; Class III
Канада	Необходим искробезопасный барьер CSA Class I, Div.1, Groups A,B,C,D; Class II, Div. 1, Group G; Class III
Программирование
Искробезопасный ручной программатор Siemens Milltronics (опция)	Инфракрасный приемник
Ручной коммуникатор	HART
PC	SIMATIC PDM
Допуски (ручной программатор)	ATEX II 1 G, EEx ia IIC T4 CSA и FM Class 1, Div.1, Gr. A,B,C,D, T6 @ при макс. внешней температуре
Индикация (на приборе)	Многосегментная, алфавитно-цифровая ЖК-индикация с гистограммной шкалой (для уровня), на четырех языках
