SITRANS LR250

Заказные данные
(1)
Аксессуары
(39)

SITRANS LR250 - это 2-х проводной, 25 ГГц радарный преобразователь для непрерывного измерения жидкостей в технологических сосудах и емкостях для хранения с высокой температурой и давлением в диапазоне до 20 м.

Область применения

SITRANS LR250 оснащен графическим локальным интерфейсом пользователя, улучшающим настройку и управление интуитивно понятным помощником быстрого запуска, а также с поддержкой отображения профилей эхо-сигнала в целях диагностики. Ввод в эксплуатацию осуществляется очень просто через помощника быстрого запуска, который включает в себя несколько параметров, требуемых для выполнения основных функций.

Частота в 25 ГГц обеспечивает узкий, сфокусированный луч, что позволяет использовать меньшие рупорные антенны и снижает чувствительность к преградам.

Уникальная конструкция SITRANS LR250 позволяет легко и безопасно выполнять программирование с помощью инфракрасного искробезопасного портативного программатора, не открывая крышку прибора.

SITRANS LR250 превосходно производит измерения для веществ с низкой диэлектрической постоянной, и в небольших емкостях, а также в высоких и узких емкостях.

Основные применения: емкости хранения жидкостей, технологические емкости с мешалками, парящие жидкости, высокие температуры, вещества с низкой диэлектрической проницаемостью.

Характеристика

SITRANS LR250 Кривая температуры

Конфигурация

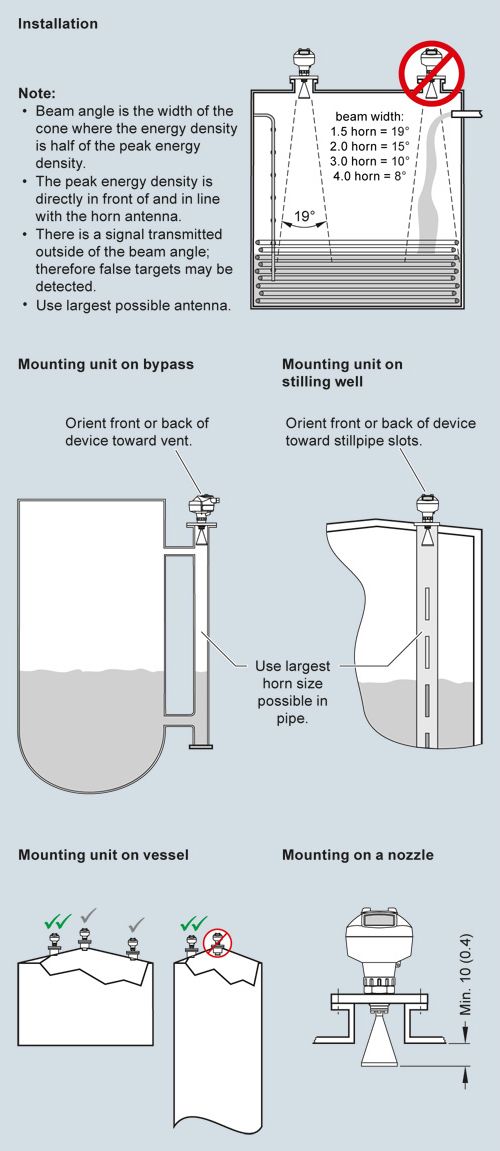

Установка SITRANS LR250

Чертеж

Размеры SITRANS LR250

Особенности

Графический локальный пользовательский интерфейс (LUI) делает все действия простыми с настройкой типа plug-and-play с помощью помощника быстрого запуска
LUI показывает эхо-диаграмму для диагностики системы
Высокая частота 25 ГГц позволяет использовать небольшие рупорные антенны для монтажа на патрубки
Нечувствителен к месту установке и преградам, менее чувствителен к помехам от патрубка
Короткая зона гашения для улучшения минимального диапазона измерений до 50 мм от конца рупорной антенны
Коммуникация HART^® или PROFIBUS PA
Интеллектуальная система усовершенствует обработку сигнала, а также делает возможным процесс автоподавления эхо-сигнала.
Программирование с помощью инфракрасного искробезопасного ручного программатора или SIMATIC PDM

Схема подключения

Подключение SITRANS LR250

Технические данные

Принцип работы
Принцип измерения	Радарное измерение уровня
Частота	K-полоса (25.0 ГГц)
Минимальный измеряемый диапазон	50 мм от конца рупорной антенны
Максимальный измеряемый диапазон	20 м, зависит от рупорной антенны
Выход
Аналоговый выход	4 ... 20 мA
Точность	± 0.02 мA
Коммуникация	HART^® Опционально: PROFIBUS PA (Profile 3.0, Class B)
Защита от сбоев (Fail-safe)	Программируется как высокий, низкий, или удержание (потеря эхо) Программируемый NE 43
Характеристики (при нормальных условиях согласно IEC60770-1)
Максимальная ошибка измерения	= 3 мм
Влияние внешней температуры	<0.003%/K
Номинальные условия эксплуатации
Условия установки
Расположение	В помещении/вне помещения
Внешние условия (корпус)
Внешняя температура	-40 ... +80 °C
Категория установки	I
Степень загрязнения	4
Условия среды
Диэлектрическая постоянная ε_r	ε_r > 1.6, рупор, зависит от применений
Температура процесса	-40 ... +150 °C (на подключении к процессу с О- кольцом из FKM)
Давление процесса	До 40 бар (580 psi g), зависит от подключения к процессу и температуры, смотрите диаграммы давлений/температур для подробного ознакомления
Конструкция прибора
Корпус
Материал	Алюминий, с порошковым покрытием из полиэстера
Кабельный ввод	2 x M20x1.5 or 2 x ½” NPT
Степень защиты	Type 4X/NEMA 4X, Type 6/ NEMA 6, IP67, IP68
Вес	< 3 кг, резьбовое соединение 3.75 мм (11/2”) с рупорной антенной 11/2"
Дисплей	Графический локальный интерфейс пользователя, с помощником быстрого запуска и индикацией профиля эхо-сигнала
Антенна
Материал	Нерж. сталь 316L [опционально сплав N06022/2.4602 (Hastelloy® C- 22® или эквивалентный)]
Размеры (номинальный диаметр антенны)	Стандартный рупор 1.5” (40 мм), 2” (48 мм), 3” (75 мм), 4” (95 мм) и опциональное удлинение рупора 100 мм (4”)
Подключение к процессу
Подключение к процессу	1½” или 2” NPT [(Taper), ANSI/ASME B1.20.1] R 1½” или 2” [(BSPT), EN 10226] G 1½” или 2” [(BSPP), EN ISO 228-1]
Фланец	2”, 3”, 4” (ANSI 150, 300 lbs), 50, 80, 100 мм (PN 16, 40, JIS 10K)
Используемая мощность
4 до 20 мA/HART	Номинал 24 В DC (макс. 30 В DC) с макс. 550 Ω
PROFIBUS PA	15.0 мA Согласно IEC 61158-2
Сертификаты и допуски
Общие	CSA_US/C, CE, FM, NE 21, C-TICK
Радио	FCC, Industry Canada и Europe ETSI EN 302-372, C-TICK
Взрывоопасные зоны
Искробезопасность (Европа)	ATEX II 1G EEx ia IIC T4 ATEX II 1D EEx tD A20 IP67 T90 °C
Искробезопасность (США/Канада)	FM/CSA (требуется барьер) Class I, Div. 1, Groups A, B, C, D; Class II, Div. 1, Groups E, F, G; Class III T4
Искробезопасность (международный)	IECEX SIR 05.0031X, Ex ia IIC T4, EX tD A20 IP67 T90 °C
Невоспламеняющееся (США/Канада)	FM/CSA Class I, Div. 2, Groups A, B, C, D T5
Программирование
Инфракрасный, искробезопасный, ручной программатор	Инфракрасный приемник
Сертификаты для ручного программатора	Искробезопасная модель с ATEX II 1G EEx ia IIC T4, FM/CSA Class I, Div. 1, Groups A, B, C, D
Ручной коммуникатор	HART 5
ПК	SIMATIC PDM
Дисплей	Графический локальный дисплей, система быстрого запуска, автоматическое подавление эхо-сигнала и эхо-диаграмма

^®HART - это зарегистрированный торговый знак Hart Communications Foundation.
^®Hastelloy и ®C-22 - это зарегистрированные торговые знаки Haynes International Inc.
