SITRANS LR 400 является радарным уровнемером для больших уровней с технологией FMCW. Он подходит для измерения уровня как жидких сред, так и для сыпучих материалов, для измерения последних поставляется вариант со встроенным направляющим устройством Easy Aimer.

Область применения

Радарный уровнемер SITRANS LR 400 работает по методу FMCW (Frequency Modulated Continuous Wave) с частотой 24 GHz. Он демонстрирует отличные результаты при измерении жидкостей и сыпучих веществ в танках для хранения. Даже при тяжелых условиях эксплуатации, в случае сыпучих веществ с высокими температурами и сильным образованием пыли, как, к примеру, в цементной промышленности, SITRANS LR 400 показывает надежные результаты измерения. Прибор поставляется в стандартной или взрывозащищенной версии.

Отличительными признаками SITRANS LR 400 является прочный корпус, а также фланцевые и рупорные компоненты. Атмосферные и температурные условия в резервуаре практически не влияют на надежность измерения.

Оптические элементы управления, активизируемые контактным способом, обеспечивают легкое программирование на месте. SIMATIC PDM упрощает дистанционное программирование.

Отличное качество отражения сигнала, независимое от диэлектрической проницаемости материала, достигается у SITRANS LR 400 среди прочего благодаря частоте в 24 GHz и хорошему соотношению сигнал-шум. Благодаря улучшенной обработке сигнала обеспечивается надежность даже при измерениях в тяжелых условиях с сыпучими веществами.

Характеристика

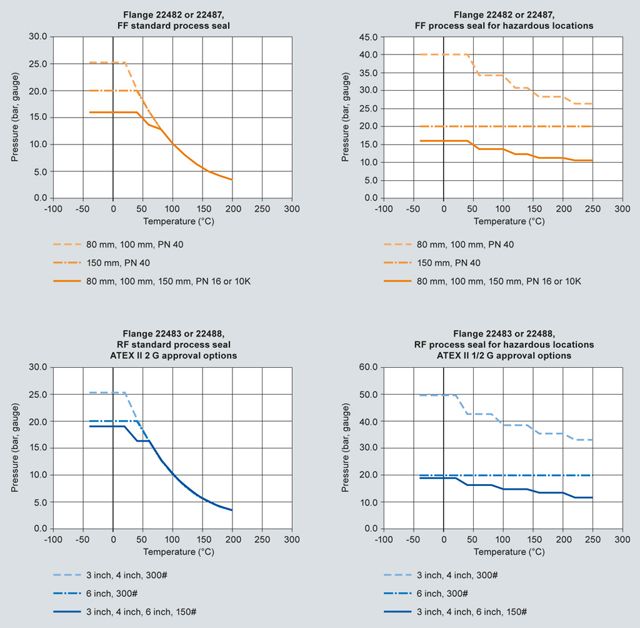

SITRANS LR 400 (жидкость) Кривые снижения рабочих параметров давления/температура

Конфигурация

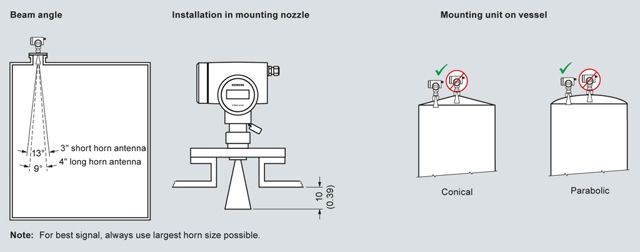

Установка SITRANS LR 400

Чертеж

Размеры SITRANS LR 400

Особенности

Простой монтаж и ввод в эксплуатацию, низкие затраты на обслуживание
Самокалибровка благодаря встроенному референц-источнику
Встроенная диагностика
Автоматическое подавление ложного эха
Частота 24 ГГц и высокое соотношение сигнал/шум
Поддержка HART® или PROFIBUS PA
Настройка через инфракрасный пульт, программу SIMATIC PDM (с HART-модемом) или ручной коммуникатор HART

Схема подключения

Соединения SITRANS LR 400

Технические данные

Радарный уровнемер SITRANS LR 400
Принцип работы
Приницп измерения	Радарное измерение уровня
Выход
Аналоговый выход (HART)
Диапазон сигнала	оптическая изоляция 4 до 20 мА
Нагрузка	Макс. 600 
Коммуникация	HART, как опция PROFIBUS
Цифровой выход	реле, функция размыкания- замыкания, макс. DC 50 V, макс. 200 мА, коммутационная способность 5 W
PROFIBUS PA протокол	Слой 1 и 2, Class A, профиль 3.0
Точность измерения
Частота	24 ГГц FMCW
 Погрешность измерения при 25°C	 15 мм от 0.26 до 2 м  5 мм от 2 до10 м  15 мм от 10 до 45 м
- повторяемость	 1 мм
- режим Fail-safe	программируемая mA функция: макс., мин. или удерживание при потере отражения (LOE)
Условия использования
Внешняя температура корпуса	-40 до +65 °C (-40 до +149 °F)
Класс защиты	IP 67/Тип 4X/NEMA 4X, Тип 6/NEMA 6
Монтаж	Внутри/снаружи
Высота	Макс. 2000 м
Инсталляционная категория	II
Степень загрязнения	4
Процесс
Температура процесса
Стандарт	-40 до +200 °C (-40 до +392 °F)
С температурным расширением	-40 до +250 °C (-40 до +482 °F)
Давление (резервуар)	до 40 bar
Конструктивные особенности
Вес	около 12,2 кг (26,8 lbs) для фланца 3 дюйма 150 psi
Материал
Корпус	Алюминевое литье под давлением
Ввод кабеля	M20 или ½" NPT (QTY 2)
Подсоединеня к процессу
Плоский фланец	нерж.сталь 316 (1.4401), 80, 100 нерж.сталь 316 (1.4401), 80, 100, 150 мм (соответствует размерам DIN и JIS) ,
Фланец с выпуклой поверхностью	Нерж.сталь 316 (1.4401), 3", 4", 6" (соответствует размерам ANSI)
Индикация
Управление	Оптические элементы управления, активизируются касанием, для программирования на приборе
Индикация (на приборе)	Бквенно-цифровая ЖКИ для считывания измеряемых величин и ввода
Питание	AC 120 до 230 V ±15% (50/60 Hz), 6 W (12 VA) или DC 24 V +25/-20%, 6 W (опция)
Сертификаты и допуски
Безопасность	CSANRTL/C, CE, FM
Радио	Europe (R&TTE), Industry Canada, FCC
Взрывозащита	ATEX II 1/2G EEx dem [ia] IIC T6 ATEX II 1/2G EEx dem IIC T6 ATEX II 1/2D IP 65 готовится: FM Class I, Div. 1, группы B, C, D Class II, Div. 1, группы E, F, G
