SITRANS LR260

• Заказные данные
  (1)
• Аксессуары
  (31)
• Информационные материалы

  Информационные материалы



  SITRANS LR260 - это двухпроводной, 25 ГГц радар для непрерывного измерения уровня сыпучих веществ в хранилищах, в которых измеряются большие диапазоны при высоких температурах, в диапазоне от 30 метров.

  Область применения

  SITRANS LR260 оснащен графическим локальным интерфейсом пользователя, улучшающим настройку и управление интуитивно понятным помощником быстрого запуска. Ввод в эксплуатацию выполняется очень просто через помощника быстрого запуска, который включает в себя несколько параметров, требуемых для выполнения основных функций.

  Уникальная конструкция SITRANS LR260 позволяет легко и безопасно выполнять программирование с помощью искробезопасного портативного программатора, не открывая крышку прибора.

  SITRANS LR260 позволяет измерять уровень сыпучих материалов в диапазоне до 30 м.



  • Основные применения: цемент, пепел, зерно, мука, пластиковые гранулы, сосуды для хранения и другие применения.

  Характеристика







  SITRANS LR260 Кривая температуры

  Конфигурация

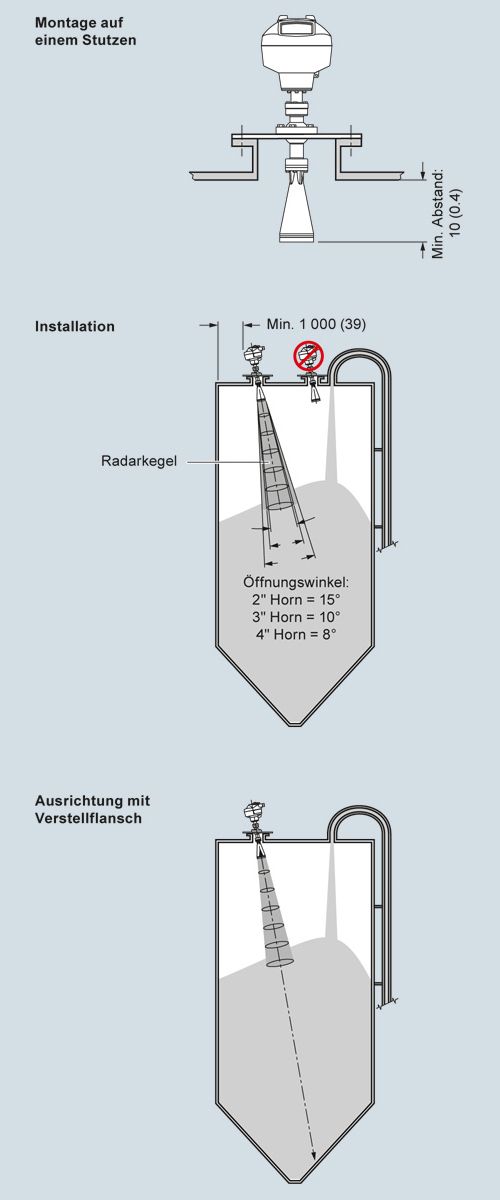

   Монтаж SITRANS LR260

  Чертеж



    Размеры SITRANS LR260

  Особенности

  • Графический локальный пользовательский интерфейс (LUI) делает действия простыми с настройкой plug-and-play с помощью интуитивно понятного помощника быстрого запуска
  •  LUI отображает профили эхо-сигнала в целях диагностики
  • 25 ГГц высочастотный уровнемер с маленькими по диаметру антеннами позволяет производить монтаж в узких отверстиях.
  • Коммуникация при помощи  HART^® или PROFIBUS PA
  • Обработка сигнала Process Intelligence для улучшенной надежности измерений и автоподавления ложного эхо-сигнала
  • Программирование ведется с помощью инфракрасного, переносного, искробезопасного программатора или SIMATIC PDM

  Схема подключения

    Подключение SITRANS LR260

  Технические данные





  Принцип работы
  Принцип измерения	Радарное измерение уровня
  Частота	K-полоса (25.0 ГГц)
  Минимальный диапазон измерения	0.05 м (2”) от конца рупора
  Максимальный диапазон измерения)	2" рупор: 10 м (32.8 ft) 3" рупор: 20 м (65.6 ft) 4" рупор: 30 м (98.4 ft)
  Выход - HART®
  Питание	4 ... 20 мA (±0.02 мA точность) Номинал 24 В DC (макс. 30 В DC)
  Ошибка сигнала	3.6 мA ... 23 мA; или посл. значение
  Нагрузка	230 ... 600 Ω, 230 ... 500 Ω когда подключен модуль
  Максимальная длина	Многопроводная: ≤1500 м (4921 ft) протокол HART, версия 5.1
  Выход - PROFIBUS PA	Согласно IEC 61158-2 15.0 мA Профиль версии 3.01, Class B
  Характеристики (согласно номи-нальным условиям IEC60770-1)
  Максимальная ошибка измерения (включая гистерезис и ошибку повторяемости)	25 мм (1”) от маленького определяемого расстояния в 300 мм (11.8”) Остальная части диапазона = 10 мм или 0.1% от интервала измерения (та, которая больше)
  Номинальные условия эксплуатации
  Условия установки
  Расположение	В помещении/вне помещения
  Внешние условия (корпус)
  Внешняя температура	-40 ... +80 °C
  Категория монтажа	I
  Степень загрязнения	4
  Условия среды
  Диэлектрическая постоянная εr	εr > 1.6, антенна, зависит от применений
  Температура процесса	-40 ... +200 °C
  Давление процесса	Макс. 0.5 бара Опционально 3 бара при макс. температуре +80 °C.
  Конструкция приборов
  Корпус
  Конструкция	Алюминий с покрытием
  Кабельный ввод	2 x M20x1.5 or 2 x ½” NPT
  Степень защиты	Type 4X/NEMA 4X, Type 6/ NEMA 6, IP67, IP68
  Вес	< 8.14 кг вместе с фланцем 4" и стандартным наводчиком Easy Aimer с рупорной антенной 4"
  Дисплей	Графический LCD
  Фланец и антенна
  Материал	304 нерж. сталь
  Размеры (номинальные, антенны)	2" рупор: 1.93" (49.0 мм) диаметр 3" рупор: 2.93" (74.5 мм) диаметр 4" рупор: 3.84" (97.5 мм) диаметр
  Подключение к процессу
  Универсальные фланцы)	2”/50 мм, 3”/80 мм, 4”/100 мм, 6”/150 мм
  Сертификаты и допуски
  Общее	CSAUS/C, CE, FM
  Радио	Европа (R&TTE), FCC, Industry Canada, C-TICK
  Ввзрывоопасные зоны	CSA/FM Class II, Div. 1, Groups E, F, G, Class III
  	ATEX II 1D, 1/2D, 2D Ex tD A20 IP67, IP68 T100 ºC
  Программирование
  Инфрокрасный, искробезопасный, ручной программатор	Инфракрасный
  Сертификаты к ручному программатору	Искробезопасный, ATEX II 1G EEx ia IIC T4, CSA/FM Class I, Div. 1,  Groups A, B, C, D
  Ручной коммуникатор	HART коммуникатор 375
  ПК	SIMATIC PDM
  Дисплей	Графический локальный пользовательский дисплей
