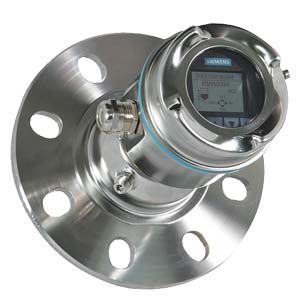

SITRANS LR560 2-проводный 78 GHz FMCW радарный измерительный преобразователь для непрерывного измерения уровня сыпучих веществ в диапазоне до 100 м.

Область применения

Функция автоматического распознавания и конфигурирования подключенных устройств (plug and play), реализованная в устройстве SITRANS LR560, идеально подходит для работы с большинством сухих материалов, в том числе образующих значительное количество пыли и имеющих высокую температуру — до +200 °C. Уникальная конструкция позволяет просто и безопасно осуществлять программирование с использованием искробезопасного портативного программатора, не снимая крышку прибора.
SITRANS LR560 может комплектоваться интерфейсом местного дисплея (LDI), облегчающим настройку и эксплуатацию
благодаря интуитивно понятному мастеру быстрого запуска и отображению профиля отраженного эхо-сигнала для диагностики. Ввод в эксплуатацию предельно облегчен за счет использования соответствующего помощника, позволяющего настроить основной режим работы с помощью ввода нескольких параметров.
Устройство SITRANS LR560 измеряет уровень практически любых сухих материалов на расстоянии до 100 м.

Основные сферы применения: контроль уровня порошкового цемента, пластика в форме порошка или гранул, зерна, угля, древесной муки, золы

Характеристика

Кривая ухудшения параметров SITRANS LR560 при изменении температуры

Конфигурация

Установка SITRANS LR560

Чертеж

Размеры SITRANS LR560

Особенности

Прочная конструкция из нержавеющей стали для применения в промышленных условиях
Высокая частота в 78 ГГц диапазоне образует очень узкий луч, практически отсутствует шум, вызванный монтажным патрубком, обеспечивается оптимальное отражение от поверхности сухих веществ, располагающихся под уклоном
Имеется возможность наведения луча на нужный участок, например, на точку забора в силосе
Линзовая антенна обладает высокой устойчивостью к налипанию материала
Имеется соединение для подачи продувочного воздуха, обеспечивающего самоочистку от особенно клейких сыпучих материалов
Интерфейс местного дисплея (local display interface, LDI) обеспечивает возможность программирования и диагностики на месте

Опции

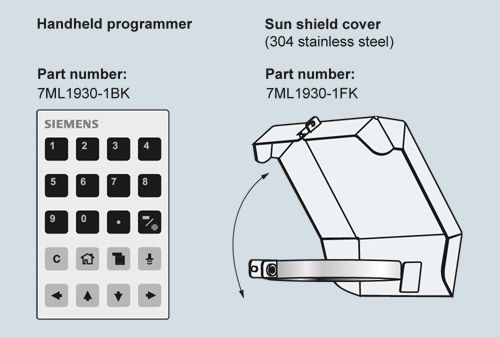

Портативный программатор SITRANS LR560 и солнцезащитная крышка

Схема подключения

Соединения SITRANS LR560

Технические данные

Режим работы
Принцип измерения	Радарное измерение уровня
Частота	78 ГГц FMCW
Минимальное определяемое расстояние	400 мм от точки отсчета датчика
Максимальное измеряемое расстояние¹⁾	40 м версия 100 м версия
Выходной сигнал
Аналоговый выходной сигнал	от 4 до 20 мА
Коммуникация	HART Опция: протокол PROFIBUS PA Опция: шина FOUNDATION Fieldbus
Fail-safe (безопасный режим)	Программируется как высокий уровень, низкий уровень или режим удержания (отсутствие отраженного сигнала) Программирование согласно NE43
Производительность (согласно эталонным условиям по IEC60770-1)
Максимальная погрешность из мерения (с учетом гистерезиса и невоспроизводимости)	Большее из двух значений: либо 25 мм, либо 0,25 % от разницы между максимальным и минимальным диапазоном измерения
Номинальные условия эксплуатации (согласно эталонным условиям по IEC60770-1)
Условия в месте установки
Размещение	В помещении/вне помещения
Условия окружающей среды (корпус)
Температура окружающей среды	-40 to +80 °C (-40 to +176 °F)
Категория монтажа	I
Степень загрязнения	4
Свойства материала
Диэлектрическая постоянная ε_r	>2.0
Температура технологического процесса
версия 40 м	-40 to +100 °C (-40 to +212 °F)
версия 100 м	-40 to +200 °C (-40 to +392 °F)
Конструкция
Корпус
Устройство	Нержавеющая сталь марки 316L/1.4404
Кабельный ввод	M20x1,5 или 1/2 NPT через адаптер
Материал линзы	40 м - версия: полиэфиримид 100 м - версия: полиэфирэфиркетон
Степень защиты	Тип 4X/NEMA 4X, тип 6/NEMA 6, IP68 с закрытой крышкой
Вес	3,15 кг с фланцем 3 дюйма
Опциональный интерфейс мест ного дисплея	Графический ЖК-дисплей с уровнем представления гистограмм
Подключения к процессу
Универсальные плоские фланцы²⁾	3, 4, 6"/80, 100, 150 мм, нержавеющая сталь марки 304 3, 4, 6"/80, 100, 150 мм, нержавеющая сталь марки 316L/1.4404 или 316L/1.4435
Фланцы наведения²⁾	3, 4, 6"/80, 100, 150 мм, литой алюминий, покрытый полиуретановым порошком
Электропитание
4 ... 20 мA/HART	Номинальное напряжение 24 В пост. тока (макс. 30 В пост. тока) при потребляемой мощности макс. 550 Вт
PROFIBUS PA/Foundation Fieldbus	13.5 mA 9 to 32 V DC, per IEC 61158-2
Сертификаты и допуски
Общее	CSA_US/C, CE, FM
Радиочастоты	Россия, Европа (R&TTE), FCC, Industry Canada, C-TICK
Взрывоопасные области
Европейские и международные	IECEx SIR 09.0149X ATEX II 1D, 1/2D, 2D Ex ta IIIC T139ºC Da IP68 ATEX II 3G Ex nA II T4 Gc Ex nL IIC T4 Gc
США и Канада	FM/CSA Class II, Div. 1, Groups E, F, G Class III T4 FM/CSA Class I, Div. 2, Groups A, B, C, D, T4
Программирование
Искробезопасный портативный программатор	Инфракрасный приемник
Допуск на использование портативного программатора	Модель IS: ATEX II 1GD Ex ia IIC T4 Ga Ex iaD 20 T135°C Ta = -20 ... +50 °C CSA/FM Class I, II, and III, Div. 1., Gr. A-G, T6 Ta=50C
Портативный коммуникатор	HART communicator 375/475
ПК	SIMATIC PDM, AMS, PACTware
Дисплей (местный)	Местный графический пользовательский интерфейс, снабженный помощником быстрого запуска и средствами отображения профиля отраженного сигнала

¹⁾ От точки отсчета датчика

²⁾ Ответные части к универсальным фланцам с системой болтовых отверстий EN 1092-1 (PN16)/ASME B16.5 (150 lb)/JIS 2220 (10K

^®HART - зарегистрированная торговая марка организации Hart Communications Foundation.
