SIMATIC IPC827D

• Заказные данные
  (1)
• Аксессуары
  (13)
• Информационные материалы

  Информационные материалы

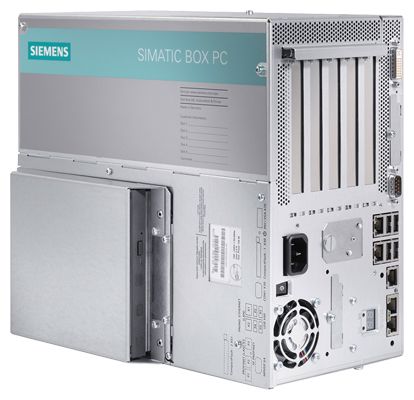

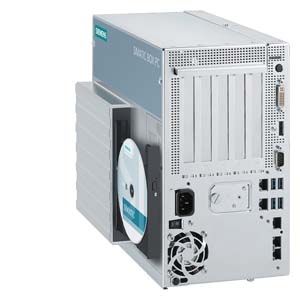

  SIMATIC IPC827D (Box PC): Высокопроизводительные IPC – максимум производительности, функциоанльности и возможностей расширения

  Он предлагает:

  • Максимум производительности и высокую расширяемость
  • Технологию Intel Core i

  Область применения

  SIMATIC Box PC 827D предоставляет разработчикам высокопроизводительную компактную платформу для применения вблизи оборудования в промышленных условиях для следующих задач:

  • В системах измерения, автоматического регулирования и позиционирования, тестовых стендах (например установки по разливу жидкостей, упаковочные машины, оборудование для полупроводниковой промышленности, машины для производства CD/DVD)
  • Задачи управления и визуализации с требованиями по удаленному мониторингу (например, информационные терминалы, дисплеи в автомобильной промышленности)
  • Сбор данных и управление (например, ветровые электростанции, управление энергией, тестовые стенды)

  Компьютер SIMATIC Box PC 827С имеет марку CE, что позволяет применять его в промышленных условиях, а также в системах управления общественными зданиями.

  Одновременно с SIMATIC Box PC могут быть заказаны лицензии по более низкой цене для пакетов визуализации WinCC flexible или WinCC, так называемые SIMATIC HMI Packages.

  Дизайн

  Базовый дизайн

  • Прочный металлический корпус, обеспечивающий высокую стойкость к механическим и электромагнитным воздействиям
  • Держатель карт для надежной работы модулей ПК при вибрациях и ударах
  • Подвеска жесткого диска для защиты от вибрации и ударных нагрузок
  • Встроенная графика 1600 x 1200, 85 Гц, 32-битный цвет
  • Свободные слоты: 2 x PCI 290 мм, 1 x PCI 240 мм, 1 x PCIe x16 240 мм, и 1 x PCIe x4 185 мм
  • Интерфейсы (доступ с одной стороны):

    • 2 x интерфейса LAN 10/100/1000 Мбит/с Ethernet (RJ45)
    • DVI-I графический интерфейс
    • 4 x USB 2.0
    • 1 x последовательный (COM1)
    • Слот CompactFlash (возможен доступ снаружи)
    • Два 7-сегментных дисплея (port 80) и два статусных двухцветных светодиода для индикации (свободно программируемые)

  Варианты конфигурации

  • Процессор:

    • Intel Xeon E3-1268L (4 ядра/8 потокjd, 2.3 ГГц, TB, HT, VT, AMT, 4 MB cache)
    • Intel Core i3-4330ТE (2 ядра/4 потока, 2.4 ГГц, HT, VT, 4 МБ cache)
    • Intel Celeron G1820TE (2 ядра/2 потока, 2.2 ГГц, VT, 2 МБ cache)
  • Оперативная память:

    • от 2 Гб до 16 Гб, DDR3 1066
    • Память с опцией ECC 8 Гб / 16 Гб, DDR3 1066
  • Интерфейсы промышленных сетей:

    • o    встроенный PROFINET, IRT-capable, встроенный свич, 3 x RJ45, CP1616-совместимый, при выборе в конфигурации интерфейса PROFINET также поставляется встроенная энергонезависимая память 2 МБ
    • встроенный интерфейс PROFIBUS/MPI, CP5611-совместимый,  при выборе в конфигурации интерфейса PROFIBUS также поставляется встроенная энергонезависимая память 2 МБ
  • Привода:

    • жесткие диски SATA: 250/500 Гб, 3.5"; RAID1 2 x 250 GB, 2.5"
    • Твердотельные диски (SSD) SATA 240 Гб (SLC)
    • Оптический диск SATA DVD+/-RW/-RAM/-DL
  • Блок питания:

    • 100 / 240 В пер. тока(расширенный диапазон), 50/60 Гц
    • 24 В пост. тока
  • Предустановленные и активированные операционные системы:

    • Windows XP Professional, многоязычная
    • Windows 7 Ultimate 32/64-bit, многоязычная
    • Windows Embedded Standard 2009 English (основанная на XP, на 8 Гб CompactFlash)
  • Программный пакет SIMATIC IPC DiagMonitor¹⁾
  • Программный пакет SIMATIC IPC Image & Partition Creator ¹⁾

  ¹⁾ Дальнейшую информацию можно найти в разделе "Компоненты для расширения/аксессуары".

  Функции

  • Интегрированные и конфигурируемые функции контроля (выполнения программы (сторожевой таймер), внутренней и внешней температуры, работы вентиляторов, батарейки CMOS)
  • Расширенная диагностика и посылка сообщений по Ethernet, e-mail, текстовых сообщений и прямая передача данных в пакеты SIMATIC через OPC и сохранение событий (опция SIMATIC PC DiagMonitor):

    • счетчик наработанных часов
    • статус жесткого диска
    • автоматическое архивирование всех сообщений в файл
    • долговременная запись измерений и графический просмотр измеряемых величин (температуры, скорости вентилятора)
    • опции для централизованного мониторинга работы SIMATIC PC в сети
  • RAID1 для автоматического дублирования двух SATA жестких дисков
  • Флэш привода доступные снаружи, такие как CF карта или SSD диск  для надежного хранения данных и конфигурации системы без жестких дисков
  • Функциональность AMT (Intel Active Management Technology). Эти функции дают возможность удаленного доступа к компьютеру (для сервисных работ) даже в случае не работающей операционной системы, например, для:

    • включения/выключения компьютера
    • обновления BIOS
  • Доступная снаружи батарейка CMOS поддерживает легкую ее замену
  • Flash BIOS  с возможностью сохранения специфических настроек CMOS в нестираемую память
  • Варианты конфигураций с PROFINET и PROFIBUS компьютеры имеют также 2 МБ энергонезависимой памяти SRAM для приложений требующих быстрое сохранение данных
  • После внезапного сбоя питания, до 128 КБ важной информации могут быть записаны в энергонезависимую память SRAM
  • Два 7-сегментных дисплея (port 80) для вывода информации при включении и вывода пользовательской информации (программируемые пользователем)
  • Два цветных светодиода (зеленый/красный) для индикации статусных сообщений (программируемые пользователем)

  Интеграция

  Встроенные интерфейсы:

  • Ethernet
    Два интегрированных интерфейса Ethernet (10/100/1000 M/байт/с) могут быть использованы для IT- коммуникаций и для обмена данными с системами автоматизации, такими как SIMATIC S7 (с программным пакетом "SOFTNET S7").
  • PROFINET
    ·         Опциональный интерфейс PROFINET для связи с распределенной периферией или приводами.
  • PROFIBUS
    Опциональный интерфейс Profibus (12 Mbps) может быть использован для связи с распределенной периферией или с контроллерами SIMATIC S7 (с программным пакетом "SOFTNET для PROFIBUS").
  • Другие интерфейсы
    Имеется 2 слота PCI, 4 интерфейса USB (Universal Serial Bus) и последовательный интерфейс для связи с дополнительными устройствами .

  Чертеж

  Все размеры в мм. Размеры монтажного выреза смотрите в спецификации IPC.



  Особенности

  Максимальная производительность системы для сложных задач управления, сбора информации и визуализации

  • Процессоры Intel: Core i3, Core i5 или Xeon E3; с технологиями turbo-boost и AMT (i5 и Xeon) и поддержкой hyper-threading
  • Intel BD82QM57 Platform Controller Hub (PCH)
  • пямять DDR3 1600 расширяемая до 32 Гб RAM
  • встроенный контроллер графики Intel HD для высокой производительности
  • слот PCI Express x16 для поддержки графических карт PCIex16
  • жесткие диски SATA емкостью до 1 ТБ и технологией NCQ (Native Command Queuing) для высокоскоростной обработки данных

  Высокая гибкость и расширяемость

  • Легкая установка в различных положениях с помощью монтажного кронштейна или монтажного комплекта
  • Свободные слоты расширения: 3 x PCI, 1 x PCIe Express (x16) и 1 x PCIe (x4)
  • 3 x PROFINET встроенных интерфейса (опциональные, IRT-совместимые, 3-порта, встроенный коммутатор, CP1616-совместимый)
  • 1 x PROFIBUS встроенный интерфейс (опциональный, CP5611-совместимый)
  • встроенный RAID1 контроллер (не занимает PC слот)
  • 2 x интерфейса LAN 10/100/1000 Мбит/с (Gbit LAN с поддержкой функции teaming), PROFINET RT-совместимые
  • 4 x высокоскоростных порта USB 3.0
  • DVI-I интерфейс (для VGA и/или DVI-D мониторов)

  Прочная конструкция для непосредственной установки на оборудовании

  • Максимальная производительность процессора при внешней температуре до 55 °C
  • Высокая защита от вибраций и ударов во всех положениях установки
  • Высокая электромагнитная совместимость для безопасной работы
  • Твердотельный диск SATA (SSD) объемом 240 Гб с архитектурой (SLC) для высокой надежности и скорости
  • 1 x привод CompactFlash доступный снаружи
  • Крепления для всех кабелей/соединений

  Высокая работоспособность системы, быстрый запуск, ремонт и обслуживание

  • Высокая степень безопасности данных благодаря системе резервирования дисков (RAID1, опционально) или твердотельный диск (SSD, опционально)
  • Память с поддержкой ECC (опционально)
  • Поддерживаемая батарейкой 2 Мб память SRAM для сохранения данных, 128 Кб из которых может использовать WinAC
  • Технология Active Management Technology (Intel AMT) для процессоров Core i5 и Xeon (удаленный доступ даже при выключенном компьютере)
  • Отделение для батарейки CMOS доступное снаружи с возможностью замены во время работы. Статус сканируется в программном пакете
  • Два 7-сигментных дисплея и  два 2-цветных светодиода  (свободно программируемые) для выявления неисправностей
  • Предустановленная, готовая к работе и уже активированная операционная система (устраняет необходимость обычной процедуры активации продукта через Internet или по телефону)
  • После системного сбоя возможно быстрое восстановление содержимого жесткого диска к состоянию поставки используя поставляемые вместе с компьютером CD восстановления
  • Поддержка и сервис по всему миру

  Высокая надёжность инвестиций

  • Компоненты Intel для встраиваемых систем с продолжительным циклом производства
  • Доступность в течении 3 - 6 лет, гарантированная доступность запасных частей в течении 5 лет
  • Часть расширяемых промышленных компьютеров серии Box PC с идентичной производительностью
  • Системно-протестировано с компонентами автоматизации SIMATIC
  • Сертификаты для использования во всем мире (национальные сертификаты)
  • Установка совместимая со всеми поколениями устройства, программное обеспечение совместимо с предыдущей моделью

  Технические данные

  	6AG4 132-2....-....
  Installation type/mounting
  Design	Box PC, built-in unit
  Supply voltage
  Line frequency
  Line frequency	50 / 60 Hz
  Mains buffering
  Mains/voltage failure stored energy time	10 ms
  Processor
  Processor type	Celeron G1820TE (2C/2T, 2.2 GHz, 2 MB cache); Core i3-4330TE (2C/4T, 2.4 GHz, 4 MB cache, VT-x); Xeon E3-1268Lv3 (4C/8T, 2.3 (3.3) GHz, 8 MB cache, VT-d, AMT)
  Drives
  Optical drives	Optional: DVD±R±RW combi drive; on rear, can be operated from side
  SSD	Yes; ≥ 240 GB optional
  Memory
  Main memory	2 GB to 16 GB DDR3 1600 DIMM, ECC optional
  Interfaces
  PROFIBUS/MPI	Optionally onboard, isolated, max. 12 Mbit/s, no plug-in card necessary, CP 5622-compatible
  USB port	4x USB 3.0 SuperSpeed
  Free slots	3xPCI, 1xPCIe (x4), 1xPCIe (x16)
  Connection for keyboard/mouse	USB / USB
  serial interface	COM1: 1 x V.24 (RS232)
  PROFINET IO
  Number of PROFINET interfaces	3; Optional
  Industrial Ethernet
  Industrial Ethernet interface	Onboard, 2 x 10/100/1000 Mbit/s, RJ45, no plug-in card necessary
  100 Mbps	Yes
  1000 Mbps	Yes
  Monitoring functions
  Temperature	Yes
  Watchdog	Yes
  Status LEDs	Yes
  Fan	Yes
  EMC
  Interference immunity against discharge of static electricity
  Interference immunity against discharge of static electricity	±6 kV contact discharge acc. to IEC 61000-4-2; ±8 kV air discharge acc. to IEC 61000-4-2
  Interference immunity to cable-borne interference
  Interference immunity on supply cables	±2 kV acc. to IEC 61000-4-4, burst; ±1 kV acc. to IEC 61000-4-5, surge symmetric; ±2 kV acc. to IEC 61000-4-5, surge asymmetric
  Interference immunity on signal cables >30m	±2 kV acc. to IEC 61000-4-5, surge, length > 30 m
  Interference immunity on signal cables < 30m	±1 kV acc. to IEC 61000-4-4; burst; length < 3 m; ±2 kV acc. to IEC 61000-4-4; burst; length > 3 m
  Surge immunity
  Asymmetric interference	±2 kV acc. to IEC 61000-4-5, surge asymmetric
  Symmetric interference	±1 kV acc. to IEC 61000-4-5, surge symmetric
  Immunity against high-frequency electromagnetic fields
  Interference immunity against high frequency radiation	10 V/m for 80 - 1000 MHz and 1.4 - 2 GHz, 80% AM acc. to IEC 61000-4-3; 3 V/m for 2 - 2.7 GHz, 80% AM acc. to IEC 61000-4-3; 10 V for 10 kHz - 80 MHz, 80% AM acc. to IEC 61000-4-6
  Immunity to magnetic field interference
  Interference immunity to magnetic fields at 50 Hz	100 A/m; to IEC 61000-4-8
  Emission of conducted and non-conducted interference
  Interference emission via line/AC current cables	EN 61000-6-3, EN 61000-6-4, CISPR 22 Class B, FCC Class A
  Degree and class of protection
  IP (at the front)	IP20
  IP (rear)	IP20
  Standards, approvals, certificates
  Approval	CE, cULus (508), C-Tick
  CE mark	Yes
  KC approval	Yes
  UL approval	Yes
  cULus	Yes
  EMC	CE, EN 61000-6-3:2007 +A1:2011, EN 61000-6-2:2005
  EN 61000-6-2	Yes
  Ambient conditions
  Ambient temperature in operation
  Ambient temperature in operation	+5 °C to +45 °C, +5 °C to +50 °C with USB / PCI(e) less than 20 W; +5 °C to +55 °C with USB / PCI(e) less than 10 W
  during operating phase, minimum	5 °C
  during operating phase, maximum	55 °C
  Relative humidity
  Relative humidity	Tested according to IEC 60068-2-78, IEC 60068-2-30: 5% to 80% at 25 °C (no condensation)
  Vibrations
  Vibration load in operation	Tested according to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm; 58 Hz to 500 Hz 9.8 m/s² (1g)
  Shock testing
  Shock loading in operation	Tested to DIN IEC 60068-2-29: 50 m/s² (5g), 30 ms, 100 shocks
  Operating systems
  Pre-installed operating system	Yes
  Windows 7	Yes; Ultimate 32 bits or 64 bits
  without operating system	Yes
  Software
  SIMATIC Software	Optional in a package with SIMATIC WinCC, WinCC flexible, or WinAC RTX
  Dimensions
  Width	312 mm
  Height	155 mm
  Depth	301 mm; incl. mounting rail





  Дальнейшая информация

  Дополнительная информация может быть найдена в интернете:

  http://www.siemens.com/simatic-pc
