SIMATIC IPC627C

Заказные данные
(1)
Аксессуары
(16)

IPC627C идеально подходит для высокопроизводительных приложений работающих на ПК установленных на управляемом оборудовании или вблизи него.

Он предлагает:

Максимальную производительность в
в минимальном пространстве
с процессорами Intel Core i7

Область применения

SIMATIC IPC627C предназначен для промышленного использования и может устанавливаться непосредственно на автоматизируемые машины, в шкафы с силовой коммутационной аппаратурой, шкафы управления и т.д., где требуется высокая производительность в сочетании с компактностью. С его помощью могут решаться задачи:

Построения измерительных систем, автоматического регулирования и позиционирования, обработки производственных данных (автоматизированные системы мойки, управление роботами)
Визуализации и оперативного управления с использованием компьютера в качестве удаленного терминала (информационные терминалы, большие дисплеи в производстве автомобилей)
организации коммуникационного обмена данными с поддержкой функций межсетевых переходов
Управление станками

The SIMATIC Box PC 627С имеет марку CE, что позволяет применять его в промышленных условиях, а также в системах управления общественными зданиями. Он может быть устанавливаться в ограниченных монтажных объемах благодаря минимальной глубине монтажа 100 мм (80 мм без привода CD)
Компьютеры SIMATIC Box PC могут быть заказаны вместе с пакетами визуализации WinCC flexible или WinCC как SIMATIC HMI packages по уменьшенной цене.

Дизайн

Базовый дизайн

Прочный металлический корпус, обеспечивающий высокую стойкость к механическим и электромагнитным воздействиям.
Держатель карт для надежной работы модулей ПК при вибрациях и ударах
Встроенный графический контроллер 1600 x 1200, 85 Hz, 32-бит цвет
Интерфейсы (доступные с одной из сторон):
- 2 x LAN 10/100/1000 Mbit/s Ethernet интерфейс (RJ45)
- DVI-I графический интерфейс
- 4 x USB 2.0
- 1 x последовательный (COM1)
Привод CompactFlash (карта может быть вставлена снаружи)
Два 7-сегментных дисплея для Port80 (контроль процесса загрузки и) и два 2-цветных светодиода для статуса (свободно программируемые)
Flash drive: SIMATIC PC CompactFlash (карта может быть вставлена снаружи)

Версии дизайна

Процессор:
- Intel Core i7-610E процессор (2C/4T, 2.53 GHz, TB, HT, VT, 4 MB cache)
- Intel Core i3-330E процессор (2C/4T, 2.13 GHz, HT, VT, 3 MB cache)
- Intel Celeron P4505 процессор (2C/2T, 1.86 GHz, 2 MB cache)
Конфигурации с оперативной памятью от 1 ГБ до 4 ГБ, DDR3 1066
Память с поддержкой ECC 2 GB/4 GB, DDR3 1066
Полевые шины:
- Встроенный интерфейс PROFINET, 3x RJ45, CP1616-совместимый, с встроенными 2 МБ памяти SRAM поддерживаемой батарейкой
- Встроенный интерфейс PROFIBUS/MPI, CP5611-совместимый, с встроенными 2 МБ памяти SRAM поддерживаемой батарейкой
Привода:
- жесткие диски SATA: 250/500 ГБ, 3.5"; RAID1 2 x 320 ГБ, 2.5"
- твердотельный диск (SSD) SATA 32 ГБ
- CompactFlash привод (внутренний) вместо HDD, ODD, без карты CF
- оптические привода SATA DVD+/-RW/-RAM/-DL
Свободные слоты для расширения:
- 2 x PCI (175/265 мм)
- 1 x PCI-Express 16x (175 мм) и 1 x PCI (265 мм)
- карта PCI для дополнительных портов COM2, LPT
Блок ппитания:
- 110/230 В AC (с автоматической настройкой на уровень напряжения), 50/60 Гц
- Промышленны блок питания 24 В пост. тока
Установленные операционные системы:
- Windows XP Professional, Multi-Language
- Windows 7 Ultimate, Multi-Language
- Windows Embedded Standard 2009 English (на карту 8 ГБ CompactFlash)
SIMATIC PC DiagMonitor¹⁾
SIMATIC PC Image Creator¹⁾

¹⁾ Дальнейшая информация может быть найдена в "Expansion components".

Функции

Интегрированные и конфигурируемые функции контроля (выполнения программы (сторожевой таймер), внутренней и внешней температуры, скорости работы вентиляторов, батареи CMOS)
Расширенная диагностика и посылка сообщений по Ethernet, e-mail, текстовых сообщений и прямая передача данных в пакеты SIMATIC через OPC и сохранение событий (опция SIMATIC PC DiagMonitor):
- Счетчик наработанных часов
- Статус жесткого диска
- Автоматическая запись всех сообщений в файл
- Запись и графическое отображение измеряемых величин (температуры, скорость вентиялтора)
- Возможность централизованного сбора информации по сети SIMATIC PCs
RAID1 для автоматического дублирования 2-х ATA жестких дисков
Flash диск или твердотельный диск могут быть вставлены снаружи для надежного переноса данных и конфигурирования систем без жесткого диска
Доступная снаружи батарея CMOS поддерживает легкую ее замену
Flash BIOS с возможностью сохранения специфических настроек CMOS в нестираемую память
Версии с интерфейсами PROFINET и PROFIBUS поставляются с 2 МБ памяти SRAM поддерживаемые батарейкой для использования в приложениях
После неожиданного сбоя питания, до 128 КБ важных данных процесса могут быть записаны в память SRAM
Два 7-сегментных дисплея (Port 80) для наблюдения за стартом
Два светодиода (зеленый/красный) для индикации статусных сообщений (свободно программируемые)

Интеграция

Ethernet
Два интегрированных интерфейса Ethernet (10/100/1000 M/байт/с) могут быть использованы для IT- коммуникаций и для обмена данными с системами автоматизации, такими как SIMATIC S7 (с программным пакетом "SOFTNET S7").
PROFINET
Опциональный интерфейс PROFINET для связи с распределенной периферией или приводами.
PROFIBUS
Опциональный интерфейс Profibus (12 Mbps) может быть использован для связи с распределенной периферией или с контроллерами SIMATIC S7 (с программным пакетом "SOFTNET для PROFIBUS").
Дополнительные интерфейсы
Имеется 2 слота PCI, 4 интерфейса USB (Universal Serial Bus) и последовательный интерфейс для связи с дополнительными устройствами.

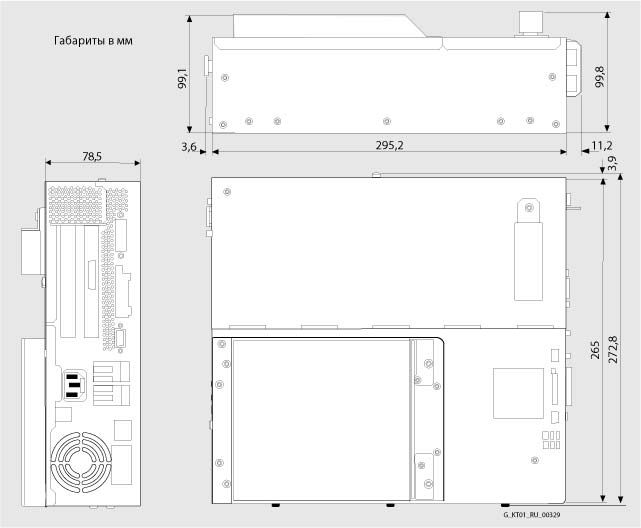

Чертеж

Особенности

Максимальная производительность системы для сложных задач управления, сбора информации и визуализации

Процессоры Intel: Core i7-610E с технологией Turbo Boost, Core i3-330E или Celeron P4505, Intel Platform Controller Hub BD82QM57, контроллер графики Intel HD
Технология PCI-Express, память DDR3 1066 до 8 ГБ, жесткий диск SATA до 500 ГБ

Компактная конструкция для экономии места и легкой установки

Компактная конструкция корпуса (объем 6 куб.дм.)
Легкая установка в различных положениях с помощью монтажного кронштейна или монтажного комплекта
Встроенные: интерфейсы PROFINET или PROFIBUS и контроллер RAID1 (опционально)
2 x PCI или опционально 1 x PCI-Express x16 и 1 x PCI
2 LAN 10/100/1000 Мбит/с подключения (Гбит LAN с функцией teaming capability)
4 USB 2.0 порта (большой ток)

Прочная конструкция для непосредственной установки на оборудовании

Максимальная производительность процессора при внешней температуре до 55 °C
Высокая защита от вибраций и ударов во всех положениях установки
Высокая электромагнитная совместимость для безопасной работы
2 Flash привода (опционально)

Высокая работоспособность системы, быстрый запуск, ремонт и обслуживание

Высокая степень безопасности данных благодаря системе резервирования дисков (RAID1, опционально) или твердотельный диск (SSD, опционально)
Память с поддержкой ECC (опционально)
Поддерживаемая батарейкой память SRAM для сохранения данных WinAC (с промышленным блоком питания 24 В пост. тока)
Два 7-сигментных дисплея и два 2-цветных светодиода (свободно программируемые) для выявления неисправностей
Отделение для батарейки CMOS доступное снаружи
Прединсталлированная операционная система, готовая к работе, и уже активированная (устраняет необходимость обычной процедуры активации продукта через Internet или по телефону)
После системного сбоя возможно быстрое востановление содержимого жесткого диска к состоянию поставки используя поставляемые вместе с компьютером CD востаноовления
Поддержка и сервис по всему миру

Высокая надёжность инвестиций

Компоненты Intel для встраиваемых систем с продолжительным циклом производства
Доступность в течении 3 - 5 лет, гарантированная доступность запасных часстей в течении 5 лет
Системно-протестировано с компонентами автоматизации SIMATIC
Сертификаты для использования во всем мире (национальные сертификаты)
Установка совместимая со всеми поколениями устройства, программное обеспечение совместимо с предыдущей моделью

Технические данные

	6ES7647-6C...-....
Блок питания
Напряжение питания	100 - 240 В AC, опционно 24 В
Процессор
Процессор	Intel Core technology; Intel Celeron P4505 1.86 ГГц, Dual Core; Core i3-330E 2.13 ГГц, Dual Core, Hyper Threading; Core i7-610E 2.56 ГГц, Dual Core, Hyper Threading, Turbo Boost
Интерфейсы
Порт USB	4x USB 2.0 высокоскоростной / мощный
Свободные слоты	2x PCI or 1xPCI & 1x PCIe x16 (слоты с фиксаторами плат), 1x слот для Compact Flash Card
Подключение клавиатуры/мыши	USB / USB
Последовательный интерфейс	COM1: 1 x V.24 (RS232)
Видеоинтерфейсы
Графический интерфейс	DVI-I: VGA / DVI комбинированный
Промышленный Ethernet
Интерфейс промышленного Ethernet	2 x Fast Ethernet
Функции наблюдения
Температура	Да
Сторожевой таймер	Да
Статусные светодиоды	Да
Внешние условия
Относительная влажность
Относительная влажность	Протестировано по DIN IEC 68-2-3, DIN IEC 68-2-30, DIN IEC 68-2-56: от 5% до 80% при 25 °C (без конденсации)
Вибрация
Вибрационная нагрузка при работе	Протестировано по DIN IEC 68-2-6: от 10 до 58 Гц: 0.075 мм, от 58 до 200 Гц: 9.8 м/с2 (1 g)
Тесты на ударную нагрузку
Ударная нагрузка при работе	Протестировано по IEC 68-2-29: 50 м/с2 (5g), 30 мс, 100 ударов
Стандарты, одобрения, сертификаты
Одобрения	CE, cULus (508), C-Tick
EMC	CE, EN 55022A, EN 61000-6-4, EN 61000-6-2
Программное обеспечение
Программное обеспечение SIMATIC	Опциональные пакеты с SIMATIC WinCC или WinCC flexible

Дальнейшая информация

Дальнейшая информация может быть найдена в Internet:

http://www.siemens.com/simatic-pc
