SIMATIC Box PC 827B

Заказные данные
(11)
Аксессуары
(11)

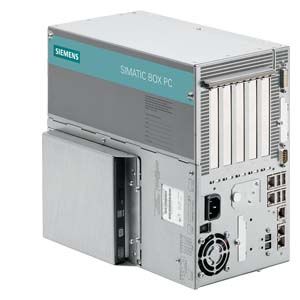

SIMATIC Box PC 827B - промышленный компьютер с высокой ароизводительностью устанавливаемый в шкаф и предназначенный для работы вблизи машин.

Он предлагает:

Максимальную производительность с
высоким уровнем гибкости
и технологией Intel Core 2 Duo

Область применения

SIMATIC Box PC 827B предоставляет разработчикам высокопроизводительную компактную платформу для применения вблизи оборудования в промышленных условиях:

в системах измерения, автоматического регулирования и позиционирования, тестовых стендах (например установки по разливу жидкостей, упаковочные машины, оборудование для полупроводниковой промышленности, машины для производства CD/DVD)
задачи управления и визуализации с требованиями по удаленному дисплею/монитору (например информационные терминалы, дисплеи в автомобильной промышленности)
сбор данных и управление (например ветровые электростанциии, управление энергией, тестовые стенды)

The SIMATIC Box PC 827B имеет марку CE, что позволяет применять его в промышленных условиях, а также в системах управления общественными зданиями.

Дизайн

Базовый дизайн:

Прочный металлический корпус, обеспечивающий высокую стойкость к механическим и электромагнитным воздействиям
Держатель карт для надежной работы модулей ПК при вибрациях и ударах
Встроенная видеокарта 1600 x 1200, 85 Гц, 32-разрядная цветовая палитра
Интерфейсы (доступные с одной стороны):
- 2 x LAN 10/100/1000 Mbit/s Ethernet interface (RJ45, teaming-capable)
- DVI-I графический интерфейс
- 4 x USB 2.0
- 1 x последовательный порт (COM1)
Слот CompactFlash (может быть доступен с тыльной стороны)
Два 7-сегментных дисплея и два статусных светодиода для индикации (свободно программируемые)

Варианты дизайна:

Процессор:
- Intel Celeron M 440 1.86 ГГц, 533 МГц FSB, 1 MB L2 cache
- Intel Core 2 Duo T5500 1.66 ГГц, 677 МГц FSB, 2 MB L2 cache
- Intel Core 2 Duo T7400 2.16 ГГц, 677 МГц FSB, 4 MB L2 cache
Конфигурация основной памяти от 256 МБ до 4 ГБ, DDR2 677
Полевые шины:
- встроенный интерфейс PROFIBUS/MPI, совместимый с CP5611, варианнты с PROFIBUS имеют встроенные 2 МБ памяти SRAM с питанием от батареки (с промышленным блоком питания 24 В DC)
Привода:
- жесткий диск serial ATA
  - 80 GB, 3.5"
  - 160 GB, 3.5"
  - RAID1, 2 x 80 GB, 2.5"
- Оптические привода DVD+/-RW/-RAM/-DL
- Привод CompactFlash (внутреннийl) вместо жесткого диска без CF
Запасные слоты для расширения:
- 1 x PCI-Express x4 (175 мм) и 4 x PCI (265 мм)
Блок питания:
- 110/230 В переменного тока (автоматическая настройка), 50/60 Гц
- промышленный источник питания 24 В постоянного тока
Установленные операционные системы
- Windows 2000 Professional, multilanguage
- Windows XP Professional, multilanguage
- Windows XP Embedded English (на 2 Гб CompactFlash)
SIMATIC PC DiagMonitor¹⁾
SIMATIC PC/PG Image Creator¹⁾

¹⁾ ) Дальнейшую информацию можно найти в разделе "Компоненты для расширения".

Функции

Интегрированные и конфигурируемые функции контроля (выполнения программы (сторожевой таймер), внутренней и внешней температуры, работы вентиляторов)
Расширенная диагностика и посылка сообщений по Ethernet, e-mail, текстовых сообщений и прямая передача данных в пакеты SIMATIC через OPC и сохранение событий (опция SIMATIC PC DiagMonitor):
- счетчик наработанных часов
- статус жесткого диска
- автоматическое архивирование всех сообщений в файл
- запись измерений и графический просмотр измеряемых величин (температуры, скорости вентилятора)
- опции для централизованного мониторинга работы SIMATIC PC в сети
RAID1 для автоматического дублирования двух SATA жестких дисков
2 слота CompactFlash, доступных снаружи, для надежного хранения данных и конфигурации системы без жестких дисков
Доступная снаружи батарейка CMOS поддерживает легкую ее замену
Flash BIOS с возможностью сохранения специфических настроек в нестираемую память
Варианты с интерфейсом PROFIBUS предлагают 2 МБ памяти SRAM для приложений требующих быстрого сохранения данных
При использовании блока питания постоянного тока, важные данные процесса могут быть записаны в память SRAM во время прерывания питания
Два 7-сегментных дисплея (Port 80) для вывода информации при включении и вывода пользовательской информации (программируемые пользователем)
Два цветных светодиода (зеленый/красный) для индикации статусных сообщений (программируемые пользователем
Все интерфейсы и управляющие элементы на одной стороне компьютера для простой установки в шкаф управления

Интеграция

Ethernet
Два интегрированных интерфейса Ethernet (10/100/1000 M/байт/с) могут быть использованы для IT- коммуникаций и для обмена данными с системами автоматизации, такими как SIMATIC S7 (с программным пакетом "SOFTNET S7").
PROFIBUS
Опциональный интерфейс Profibus (12 Mbps) может быть использован для связи с распределенной периферией или с контроллерами SIMATIC S7 (с программным пакетом "SOFTNET для PROFIBUS").
Другие интерфейсы
Для подключения дополнительных устройств имеются 2 свободных слота PCI, кроме этого 4 интерфейса USB (Universal Serial Bus) и последовательный порт.

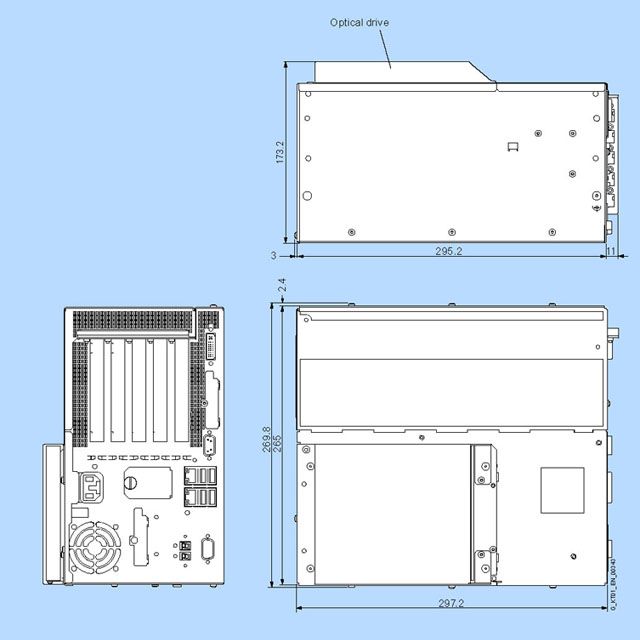

Чертеж

Особенности

Максимальная производительнсть системы для сложных задач задач управления, сбора информации и визуализации

Процессоры Intel: Core 2 Duo или Celeron M
Чипсет Intel: 945GM Express + ICH7R
Графический ускоритель Intel GMA 950
Технология PCI Express
Память DDR2 667 до 4 Гб
Жесткий диск SATA до 160 Гб

Высокая гибкость и расширяемость

Легкая установка в различных положениях с помощью монтажного кронштейна или монтажного комплекта
Встроенный PROFIBUS интерфейс (опция)
4 x PCI и 1 x PCIe-Express (x4) слота
2 интерфейса LAN 10/100/1000 Mbit/s connections (Гбит LAN м функцией teaming capability)
4 высокоскоростных порта USB-2.0

Прочная конструкция для непосредственной установки на оборудовании

Максимальная производительность процессора при внешней температуре до 55 °C
Высокая защита от вибраций и ударов во всех вариантах установки
Высокая помехоустойчивость EMC для безопасной работы
2 CompactFlash слота, оба доступны снаружи (один опциональный)

Высокая надежность системы и дружественная для обслуживания

Высокая степень безопасности данных благодаря системе резервирования дисков (опционально)
Контроллер RAID1 на материнской плате (RAID контроллер не занимает PCI слот)
Память SRAM с аварийной запиткой от батареи для данных WinAC (с промышленным блоком питания 24 В DC)
Все интерфейсы и светодиоды на одной стороне для оптимальной установки в шкаф управления
Два 7-сегментных дисплея, 2 светодиода (свободно программируемые) для выявления неисправностей
Отсек батарейки CMOS доступный с внешней стороны
Быстрое востановление жесткого диска к состоянию поставки с CD востановления
Установленная и активированная операционная система

Высокая надёжность инвестиций

Долговременная платформа с компоентами Intel: от 3 до 5 лет доступности, 5 лет доступность запасных частей
Часть семейства расширяемых Box-PC с аналогичными данными по пизводительности и размерам
Системно-протестировано с компонентами автоматизации SIMATIC
Сертификаты для глобального маркетинга (cULus)

Технические данные

	SIMATIC Box PC 827B
Основные характеристики
Дизайн	Rack-mountable, wall or portrait mounting
Процессор	Intel Core 2 Duo 7400, 2.16 ГГц, 677 МГц FSB, 4 MB L2 cache Intel Core 2 Duo 5500, 1,66 ГГц, 677 МГц FSB, 2 MB L2 cache Intel Celeron M 440 1.86 ГГц, 533 МГц FSB, 1 MB L2 cache
Набор микросхем	Intel 945 GM Express
Объем оперативной памяти	256 МБ; DDR2 677, SODIMM; расширяемая до 4 Гб (два слота памяти)
Свободные слоты для расширения	4 x PCI (265 мм) и 1 x PCI-Express x4 (175 мм)
Графика	Встроенный графический контроллер, Intel GMA 950 от 8 до 128 МБ SDRAM (динамически выделяема я память) VGA: 1600 x 1200 / 32-разрядная графика / 85 Гц DVI-I: 1600 x 1200 / 32-разрядная графика / 60 Гц LCD: 1280 x 1024 / 18-разрядная графика
Операционная система	Нет Установленная: Windows 2000 Professional MUI; SP4 Windows XP Professional MUI; SP2 MUI: Многоязычный интерфейс; 5 языков (Английский, Французский, Немецкий, Итальянский, Испанский) Windows XP Embedded (SP2) English на 2 Гб Compact Flash Замечания: XPe требует не менее 512 МБ XPe не поддерживает функции RAID1 Отдельно заказываемые RMOS3 V3.40 (доступно позже) Доступно по запросу, спец. проект Linux ¹⁾ Другие
Блок питания	120/230 В переменного тока, 190 Вт; автонастройка; с защитой от кратковременных сбоев питания в соответствии с NAMUR: макс. 20 мс при 93Вольт или 264 Вольт от 50 до 60 Гц (47 до 63 Гц) 24 В постоянного тока, 210 Вт изолированно (опция)
Привода
Жесткий диск	Нет 80 Гб 3.5" 160 Гб 3.5" 2 x 80 Гб 2.5" RAID1, 2 x 80 Гб 2.5"
Flash диск	Доступный снаружи, (без CF) CompactFlash привод No. 1 на передней панели CompactFlash привод No. 2 на передней панели, вместо HDD, ODD
DVD+/-RW	Опционально (глубина возрастает на 20 мм)
Интерфейсы
PROFIBUS / MPI	12 Мбит/с (изолированный, совместимый с CP 5611, опция) Замечание: Опция с интерфейсом PROFIBUS/MPI поставляется с запитываемой от батарейки памятью 2 МБ SRAM .
Ethernet	2 x 10/100/1000 Мбит/с (RJ45, teaming-capable)
USB	4 x USB 2.0 (мощный), высокоскоростной
Последовательный порт	1 x COM1
Параллельный порт	Интерфейсный модуль PCI (опциональный)
DVI-I	1 x (аналоговый, цифровой)
VGA	Через адаптер DVI-I на VGA (включен в поставку)
Функции мониторинга
Температура	Выход температуры за верхний/нижний допустимый диапазон температуры Внешняя температура Сигнализация с обработкой сигнала прикладной программой на локальном уровне или через сеть.
Сторожевой таймер	Мониторинг времени выполнения программы Программная установка периода срабатывания сторожевого таймера В случае сбоя может быть задан рестарт Сигнализация с обработкой сигнала прикладной программой на локальном уровне или через сеть.
Вентиляторы	Контроль скорости
Дисплей на корпусе	Содержит: Два 7-сегментных дисплея для контроля процесса загрузки PC (программируемый пользователем) Два 2-цветных светодиода для вывода статуса (программируемый пользователем)
Дистаниционный мониторинг по сети	SIMATIC PC DiagMonitor (опция) Удалееный контроль состояния: Сторожевого таймера Температуры Скорости вращения вентилятора Жесткого диска (SMART) Коичество отработанных часов Коммуникации: Internet (Web сервер) Интерфейс Ethernet (протокол SNMP) OPC для интегрирования с программным обеспечением SIMATIC Структура архитектуры клиент/сервер Формирование файлов регистрации сообщений Долговременная запись измеренных значений (температура, скорость вентилятора) и их визуализация
Внешние условия
Степень защиты (фронтальной панели/остальной части)	IP20 to EN 60529
Внешняя температура во время работы	в максимальной конфигурации: от 5 до 45 °C от 5 до 50 °C (при нагрузке шины PCI до 20 ВА) от 5 до 55 °C (при нагрузке шины PCI до 10 ВА)
Вибрационные нагрузки во время рабооты	от 10 до 58 Гц: 0.75 мм; от 58 до 500 Гц: 9.8 м/с² (около. 1 g) При работе с DVD: от 10 до 58 Гц: 0.018 мм; от 58 до 500 Гц: 2.5 м/с² (около 0.25 g) Замечание: Вибрация не допустима при прожиге DVD
Хранение/транспортировка	5 ... 9 Гц: 3.5 мм, 9 до 500 Гц: 9.8 м/с²
Удар во время работы	50 м/с² С работающим DVD: 50 м/с², 11 мс (около 5 g) Замечание: Удары не допустимы во время прожига DVD
Хранение/транспортировка	250 м/с², 6 мс
Относительная влажность во время работы	от 5 до 80 % при 25 °C (без конденсата) от 5 до 95 % при 25 °C (без конденсата)
Хранение/транспортировка
Класс безопасности	I по VDE 0106 Part 1 (IEC 536)
Электромагнитная совместимость (EMC)
уровень генерируемых помех	EN 55022 Class B
стойкость к шумам по цепи питания	± 2 кВ (IEC 61000-4-4, импульс) ± 1 кВ (IEC 61000-4-5, симметричные волны) ± 2 кВ (IEC 61000-4-5, ассиметричные волны)
стойкость к шумам в сигнальных линиях	± 1 кВ (IEC 61000-4-4, импульс, длина < 3 м) ±2 кВ (IEC 61000-4-4, импульс, длина > 3 м) ±2 кВ (IEC 61000-4-5, симметричные волны, длина > 30 м)
стойкость к электростатическим разрядам	± 6 кВ, при контактном разряде (IEC 61000-4-2) ± 8 кВ, при разряде через воздух (IEC 61000-4-2)
стойкость к воздействию высокочастотных полей	10 В/м, 80 до 1000 МГц, 80 % AM (IEC 61000-4-3) 10 В/м, 1.4 до 2.0 ГГц, 50 % ED (IEC 61000-4-3) 10 В 80 % AM, 9 КГц до 8 МГц (IEC 61000-4-6)
стойкость к воздействию магнитных полей	100 A/м, 50 МГц (IEC 61000-4-6)
Состав протестированного промышленного программного обеспечения	STEP 7 WinAC ProTool/Pro WinCC SOFTNET Замечание: Согласованность с системными правилами конфигурации
Одобрения
Директивы безопасности	IEC 60950-1
Одобрения	cULus508, cULus1950, FCC Class A
Марка CE	• Использование в промышленных областях: Генерируемые помехи: EN 61000-6-4:2001 Устойчивость к помехам: EN 61000-6:2001 Использование в бизнесе и торговле: Генерируемые помехи: EN 61000-6-1, 2001 Устойчивость к помехам: EN 61000-6-1:2000 Другие стандарты: EN 61000-3-2-2000 (гармонический ток) EN 61000-3-3:1995 (электрическое отклонение и пульсация)
Размеры и вес
Размеры оборудования (в мм)	298 x 301 (включая монтажные принадлежности) x 100 Без DVD привода: 298 x 301 (включая монтажные принадлежности) x 80
Вес, приблизительно.	9 кГ

¹⁾ Подходит для определённых версий LINUX в соответствии со спецификациями декларации Siemens "Suitable for LINUX", посмотреть на http://www.siemens.de/simatic-pc/geeignet-fuer-linux (LINUX -торговая марка Linus Torvald).

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу:

http://www.siemens.com/simatic-pc
