SIMATIC IPC827C

Заказные данные
(1)
Аксессуары
(16)

SIMATIC Box PC 827С - промышленный компьютер с высокой производительностью устанавливаемый в шкаф и предназначенный для работы вблизи машин в режиме работы 24-часов в сутки при температурах до 55 °C.

Он предлагает:

Сочетание высокой производительности и гибкости
технологии Intel Core-i

Область применения

SIMATIC Box PC 827C предоставляет разработчикам высокопроизводительную компактную платформу для применения вблизи оборудования в промышленных условиях:

в системах измерения, автоматического регулирования и позиционирования, тестовых стендах (например установки по разливу жидкостей, упаковочные машины, оборудование для полупроводниковой промышленности, машины для производства CD/DVD)
задачи управления и визуализации с требованиями по удаленному мониторингу (например информационные терминалы, дисплеи в автомобильной промышленности)
сбор данных и управление (например ветровые электростанциии, управление энергией, тестовые стенды)

Компьютер SIMATIC Box PC 827С имеет марку CE, что позволяет применять его в промышленных условиях, а также в системах управления общественными зданиями.

Одновременно с SIMATIC Box PC могут быть заказаны лицензии по более низкой цене для пакетов визуализации WinCC flexible или WinCC, так называемые SIMATIC HMI Packages.

Дизайн

Базовый дизайн

Прочный металлический корпус, обеспечивающий высокую стойкость к механическим и электромагнитным воздействиям
Держатель карт для надежной работы модулей ПК при вибрациях и ударах
Подвеска жесткого диска для защиты от вибрации и ударных нагрузок
Встроенная графика с разрешением 1600 x 1200, 85 Гц, 32-битная цветовая палитра
Свободные слоты: 2 x PCI 290 мм, 1 x PCI 240 мм, 1 x PCIe x16 240 мм, и 1 x PCIe x4 185 мм
Интерфейсы (доступ с одной стороны):
- 2 x LAN 10/100/1000 Mbit/s Ethernet interface (RJ45)
- DVI-I графический интерфейс
- 4 x USB 2.0
- 1 x последовательный (COM1)
- слот CompactFlash (возможен доступ снаружи)
- Два 7-сегментных дисплея (port 80) и два статусных двухцветных светодиода для индикации (свободно программируемые)

Варианты дизайна

Процессор:
- Intel Core i7-610E (2C/4T, 2.53 ГГц, TB, HT, VT, AMT, 4 MB cache)
- Intel Core i3-330E (2C/4T, 2.13 ГГц, HT, VT, 3 MB cache)
- Intel Celeron P4505 (2C/2T, 1.86 ГГц, 2 MB cache)
Оперативная память:
- от 1 Гб до 4 Гб, DDR3 1066
- память с функциями ECC 2 Гб / 4 Гб, DDR3 1066
Полевые шины:
- встроенный PROFINET, IRT-capable, встроенный свич, 3 x RJ45, CP1616-совместимый, при выборе в конфигурации интерфейса PROFINET также поставляется встроенная энергонезависимая память 2 МБ
- встроенный интерфейс PROFIBUS/MPI, CP5611-совместимый, при выборе в конфигурации интерфейса PROFIBUS также поставляется встроенная энергонезависимая память 2 МБ
Привода:
- жесткие диски SATA: 250/500 Гб, 3.5"; RAID1 2 x 250 Гб, 2.5"
- твердотельный диск (SSD) SATA 32 Гб (SLC)
- оптический привод SATA DVD+/-RW/-RAM/-DL
Блок питания:
- 100 / 240 В AC (расширенный диапазон), 50/60 Гц
- 24 В пост.тока
Установленные операционные системы:
- Windows XP Professional, многоязычная
- Windows 7 Ultimate, многоязычная
- Windows Embedded Standard 2009 English (XP-based on 8 GB CompactFlash)
Программный пакет SIMATIC IPC DiagMonitor¹⁾
Программные пакеты SIMATIC IPC Image & Partition Creator¹⁾

¹⁾ Дальнейшую информацию можно найти в разделе "Компоненты для расширения/аксессуары".

Функции

Интегрированные и конфигурируемые функции контроля (выполнения программы (сторожевой таймер), внутренней и внешней температуры, работы вентиляторов, батарейки CMOS)
Расширенная диагностика и посылка сообщений по Ethernet, e-mail, текстовых сообщений и прямая передача данных в пакеты SIMATIC через OPC и сохранение событий (опция SIMATIC PC DiagMonitor):
- счетчик наработанных часов
- статус жесткого диска
- автоматическое архивирование всех сообщений в файл
- долговременная запись измерений и графический просмотр измеряемых величин (температуры, скорости вентилятора)
- опции для централизованного мониторинга работы SIMATIC PC в сети
RAID1 для автоматического дублирования двух SATA жестких дисков
Флэш привода доступные снаружи, такие как CF карта или SSD диск для надежного хранения данных и конфигурации системы без жестких дисков
Функциональность AMT (Intel Active Management Technology). Эти функции дают возможность удаленного доступа к компьютеру (для сервисных работ) даже в случае не работающей операционной системы, например для:
- включения/выключения компьютера
- обновления BIOS
Доступная снаружи батарейка CMOS поддерживает легкую ее замену
Flash BIOS с возможностью сохранения специфических настроек CMOS в нестираемую память
Варианты конфигураци с PROFINET и PROFIBUS компьютеры имеют также 2 МБ энергонезависимой памяти SRAM для прилрожений требующих быстрое сохранение данных
После внезапного сбоя питания, до 128 КБ важной информации могут быть записаны в энергонезависимую память SRAM
Два 7-сегментных дисплея (port 80) для вывода информации при включении и вывода пользовательской информации (программируемые пользователем)
Два цветных светодиода (зеленый/красный) для индикации статусных сообщений (программируемые пользователем)

Интеграция

Встроенные интерфейсы:

Ethernet
Два встроенных интерфейса Ethernet (10/100/1000 Мбит/с) для IT коммуникаций и для обмена данными с контроллерами такими как SIMATIC S7 (с программным пакетом "SOFTNET S7").
PROFINET
Опционный интрфейс PROFINET для подключения распределенной периферии или контроллеров.
PROFIBUS
Опционный интерфейс PROFIBUS (до 12 Мбит/с) может быть использован для подключения распределенной периферии или контроллеров SIMATIC S7 (с программным пакетом "SOFTNET for PROFIBUS").
Другие интерфейсы
Имеются два свободных слота для модулей PC, 4 USB (Universal Serial Bus) и последовательный порт для подключения дополнительной периферии.

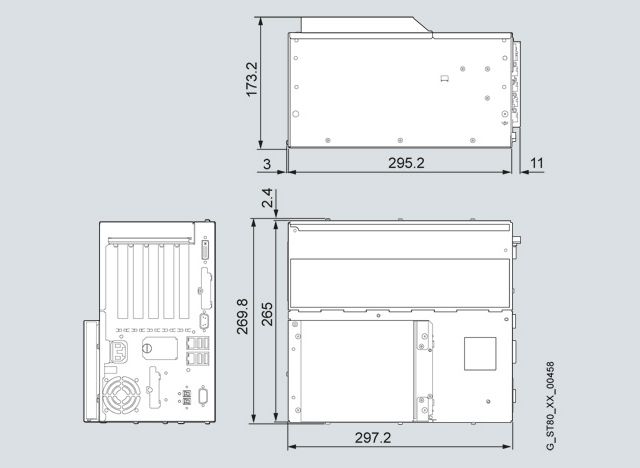

Чертеж

Особенности

Новые, 2010 года процессоры Intel Core (i7, i3) с интегрированным в CPU графическим контроллером обеспечивают высочайшую производительность, опциональная память с поддержкой (ECC)
Гибкая концепция носителей информации (SSD, HDD с/без RAID 1, CF)
Встроенные опционные интерфейсы PROFIBUS/PROFINET с IRT (3-портовый свич)
- интерфейс связи с удаленной периферией

Технические данные

	6ES7647-6P...-....
Блок питания
Напряжение питания	100 - 240 В пост. тока, опционно 24 В
Процессор
Процессор	Intel Core technology; Intel Celeron P4505 1.86 ГГц, Dual Core; Core i3-330E 2.13 ГГц, Dual Core, Hyper Threading; Core i7-610E 2.56 ГГц, Dual Core, Hyper Threading, Turbo Boost, AMT
Интерфейсы
Порт USB	4x USB 2.0 выскокоскоростной / мощный
Свободные слоты	3xPCI, 1xPCIe (x4), 1xPCIe (x16)
Подключение клавиатуры / мыши	USB / USB
Последовательный интерфейс	COM1: 1 x V.24 (RS232)
Видеоинтерфейс
Графический интерфейс	DVI-I: VGA / DVI комбинированный
Промышленный Ethernet
Интерфейс промышленного Ethernet	2 x Fast Ethernet
Функции наблюдения
Температура	Да
Сторожевой таймер	Да
Статусные светодиоды	Да
Внешние условия
Относительная влажность
Относительная влажность	Протестированно DIN IEC 68-2-3, DIN IEC 68-2-30, DIN IEC 68-2-56: от 5% до 80% при 25 °C (без конденсации)
Вибрация
Вибрационная нагрузка при работе	Протестированно DIN IEC 68-2-6: от 10 при 58 Гц: 0.075 мм, 58 до 200 Гц: 9.8 м/с2 (1 g)
Тесты по ударной нагрузке
Ударная нагрузка при работе	Протестированно DIN IEC 68-2-29: 50 м/с2 (5g), 30 мс, 100 ударов
Стандарты, одобрения, сертификаты
Одобрения	CE, cULus (508), C-Tick
EMC	CE, EN 55022A, EN 61000-6-4, EN 61000-6-2
Программное обеспечение
Программное обеспечение SIMATIC	Опциональные пакеты с SIMATIC WinCC или WinCC flexible

Дальнейшая информация

Дополнительная информация может быть найдена в Интернете на:

http://www.siemens.de/simatic-pc
