Модуль батарей 12 Ачас

Заказные данные
(1)

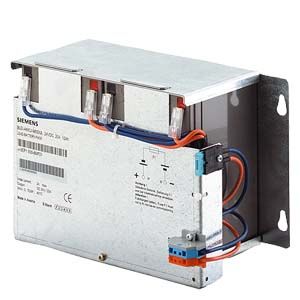

Модуль батареи для блоков DC-UPS 6 A; 15 A и 40 A.
Содержит два необслуживаемых свинцово-кислотных аккумулятора одной серии, вставленных в обойму и соединенных последовательно.
Включает держатель предохранителя и клеммы подключения.
Комплект предохранителей FK2 на 15 A и 20 A.
Низкий уровень саморазряда - около 3% в месяц (при +20 °C).

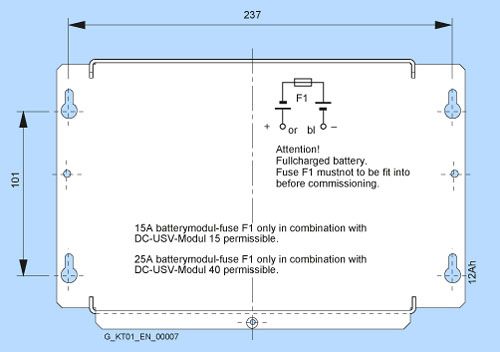

Чертеж

Стандартный модуль батареи 12, ач

Технические данные

Модуль батарей 12 Aч
Заказной номер	6EP1 935-6MF01
Тип батареи, ток заряда, напряжение заряда	Свободно эксплуатируемые, запечатанные кислотные батареи 2)
Рекомендуемое конечное напряжение заряда при температуре батарей +25 C	27.0 В DC
Рекомендуемое конечное напряжение заряда при другой температуре батарей	27.8 В при +10C; 27.3 В при +20C; 26.8 В при +30C; 26.7 В при +35C; 26.6 В при +40C;
Рекомендуемый ток заряда	3 A макс.
Защита
Защита от короткого замыкания	15 A/32 В предохранитель батареи (FK2 blade-тип предохранителя + держатель)
Защита батареи	От выпрямителя
Безопасность
Класс защиты (IEC 536; VDE 0106 T1)	Класс III
UL/cUL (CSA) одобрение	Да, вместе с DC-UPS модулем 40 (UL 508)
Степень защиты (EN 60 529, VDE 0470 T1)	IP00
Рабочие спецификации
Диапазон температуры окружающего воздуха	от +5 до +40 °C
Диапазон температур транспортировки и хранения	от -20 до +50 °C
Величина саморазряда	Примерно 3 % в месяц при 20 °C температуре батареи
Механические характеристики
Аксессуары	Разделение частей 15 A и 25 A FSK предохранителя и проводников
Размеры (Ш x В x Г) в мм	253 x 118 x 121
Вес, примерно	9 кг
Установка	Привинчивается на плоскую поверхность (Монтажное отверстие под винты M4, см. схему с размерами)

2) При хранении, монтаже и работе кислотных батарей должны строго соблюдаться спецификации VDE 0510 или соответствующие национальные стандарты. Необходимо обеспечить вентиляцию батарей, возможные источники возгорания должны находиться по крайней мере на расстоянии 50 см.
