Модуль батарей 7 Ачас

Заказные данные
(1)

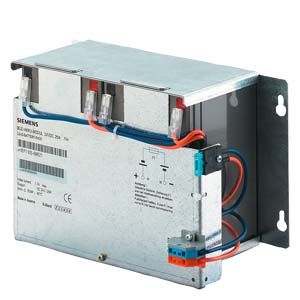

Модуль батареи для блоков DC-UPS 6 A; 15 A и 40 A.
Содержит два необслуживаемых свинцово-кислотных аккумулятора одной серии, вставленных в обойму и соединенных последовательно.
Включает держатель предохранителя и клеммы подключения.
Комплект предохранителей FK2 на 15 A и 20 A.
Низкий уровень саморазряда - около 3% в месяц (при +20 °C).

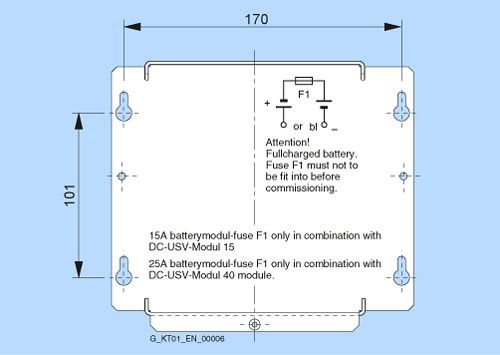

Чертеж

Стандартный модуль батареи 7, ач

Технические данные

Батарейный модуль 7 Aч
Заказной номер	6EP1 935-6ME21
Тип батареи, ток/напряжение нагрузки	Необслуживаемые свинцовые аккумуляторы 1)
Температура батареи при +25°C	27.0 В DC
При других температурах батареи	27.8 В при +10 °C; 27.3 В при +20 °C; 27.0 В при +25 °C; 26.8 В при +30 °C; 26.7 В при +35 °C; 26.6 В при +40 °C;
Рекомендуемый ток зарядки	Макс. 1.7 A
Защита
Защита от короткого замыкания	Батарейный предохранитель 15 A / 32 В (FKS плоский предохранитель держатель)
Батарейная защита	Клапанная защита
Надежность
Класс защиты (IEC 536, VDE 0106 T1)	Класс III
Одобрение UL/cUL (CSA)	Нет (материалы и батареи согласно UL)
Степень защиты (EN 60 529, VDE 0470 T1)	IP00
Условия транспортировки, хранения и эксплуатации
Окружающая температура	+ 5 … + 40 °C
Диапазон температур хранения и транспортировки	- 20 … + 50 °C
Условия саморазрядки	~ 3 % в месяц при температуре батареи 20 °C
Механические параметры
Подключение	Клеммы с контактами под винт 0.08 … 4 мм для + BAT и - BAT
Аксессуары в комплекте	Набор предохранителей в комплекте FKS 15 A и 25 A
Габариты (Ш x В x Г) в мм	~ 186 x 168 x 121
Масса	~ 6.0 кг
Монтаж 1)	Может быть закреплено на ровной поверхности (отверстия под винты M4 для крепления)

Технические условия по VDE 0510 и национальным стандартам должны соблюдаться при хранении, монтаже и работе свинцовых аккумуляторов. Должна быть обеспечена достаточная вентиляция батареи; потенциальный источник возгорания должен быть удален на расстояние 50 см.
