DC UPS 40 A

• Заказные данные
  (3)
• Информационные материалы

  Информационные материалы



  • Компактный корпус шириной 102 мм.
  • Простой монтаж на профильную шину DIN.
  • Немедленное подключение буферной батареи в случае снижения напряжения на входе DC UPS ниже заданного DIP переключателями значения. Обеспечение непрерывности питания нагрузки.
  • Высокая надежность, обеспечиваемая мониторингом готовности DC UPS к работе, подключения модуля батареи, старения батареи (сообщение “Battery replacement nessesary” – необходима замена батареи), заряда батареи (сообщение “Battery charge > 85%” – заряд батареи более 85%).
  • Поддержка автоматического рестарта промышленных компьютеров путем выбора варианта отклика на отключение.
  • Опциональныей вариант исполнения с встроенным USB интерфейсом.
  • Наличие свободно распространяемого через Internet программного обеспечения, работающего под управлением операционных систем Windows NT 4.0/ 2000/ XP.
    http://www.siemens.de/sitop

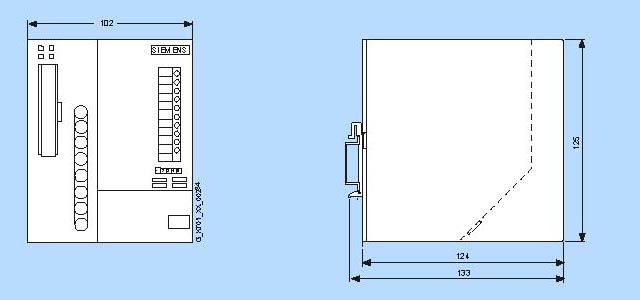

  Чертеж



  Технические данные

  	Модуль DC UPS 40 A
  № для заказа	6EP1 931-2FC21 6EP1 931-2FC41(с интерфейсом USB)
  Вход L+/ M в нормальном режиме	Регулируемое напряжение постоянного тока
  Номинальное напряжение Vвх.ном.1)	24 В пост. тока
  Диапазон напряжений	от 22 до 29 В пост. тока
  Порог подключения для батареи	22,5 В пост. тока ± 0,1 В (заводская настройка), настраивается в диапазоне от 22 до 25,5 В пост. тока (шагами по 0,5 В)
  Номинальный ток Iвх.ном.	40 A + около 2.6 A при разряженной батарее
  Буферизация питающей сети
  Время буферизации питающей сети	Зависит от подключенной батареи и тока нагрузки: при использовании 2 батарейных модулей на 7 А-ч (6EP1935-6ME21) при +25 °C: около 2 мин. при 40 A при использовании 1 батарейного модуля на 7 А-ч (6EP1935-6ME21) при +25 °C: около 2 мин. при 20 A; 15 мин. при 10 A; 38 мин. при 5 A при использовании 2 батарейных модулей на 12 А-ч (6EP1935-6ME21) при +25 °C: около 11 мин. при 40 A при использовании 1 батарейного модуля на 12 А-ч (6EP1935-6ME21) при +25 °C: около 11 мин. при 20 A; 30 мин. при 10 A; 60 мин. при 6 A
  Цепь управления включением/выключением	Требуется внешний перекидной нормально открытый контакт (макс. нагрузка 15 В пост.  тока / макс. 10 мА). Если цепь управления разомкнута, то батарея отделена от выхода L+, и буферизация сети, таким образом, прекращается.
  Время буферизации	Настраивается с помощью DIP-переключателя на максимальное время буферизации вплоть до принудительного выключения через  защиту от полного разряда (примерно при 19 В) или на предел времени от5 до 635 с (шагами по 10 с)
  Прерывание	Настраивается с помощью DIP-переключателя на один из двух вариантов: Прерывание в выходном напряжении минимум на 5 с по истечении установленного времени буферизации для поддержки автоматического перезапуска промышленных ПК Источник бесперебойного питания для потребителей после восстановления входного напряжения
  Выход L+/ M в нормальном режиме
  Номинальное напряжение Vвых.ном.	24 В пост. тока (выходное напряжение блока питания SITOP)
  Диапазон напряжений	Входное напряжение Vвх. меньше примерно 0,5 В пост. тока
  Выходной ток	от 0 до 40 A
  Динамический ток при перегрузке	Электронное выключение выхода при превышении Iout rated на  величину от 5 до 40 % примерно через 80 мс с попытками автоматического перезапуска (с интервалами около 20 мс между попытками перезапуска)
  Динамический ток при коротком замыкании	Электронное ограничение тока до величины от 1,5 до 3  Iвых.ном. в течение примерно 20 мс, затем электронное выключение выхода с попытками автоматического перезапуска (с интервалами около 20 мс между попытками перезапуска)
  Выход +Bat / -Bat в нормальном режиме	Зарядная характеристика CVCC (сначала ток постоянной величины, затем напряжение постоянной величины)
  Напряжение в конце зарядки	27,0 В пост, тока ± 0,1 В (заводская настройка), настраивается в диапазоне от 26,3 до 29,3 В пост. тока (шагами по 0,1 В)
  Ток нагрузки	Около 2 A (заводская настройка), настраивается на 1 A или 2 A(зарядка выполняется с замкнутой или разомкнутой  цепью включения/выключения)
  Коэффициент полезного действия/тепловые потери
  При Vвых.ном., Iвых.ном.,примерно	97.2% / 28.6 Вт
  При работающей батарее, около	96.9% / 33.6 Вт
  Защита и контроль
  Защита от обратной полярности	От перепутывания полярности во входном напряжении и батареях
  Защита от перегрузки	Электронное выключение выхода при превышении Iвых.ном. на величину от 5 до 40 % от Iвых.ном. примерно через 80 мс с попытками автоматического перезапуска (с интервалами около 20 мс между попытками перезапуска)
  Защита от короткого замыкания	Электронное ограничение тока до величины примерно от 1,5 до 3 Iвых.ном. в течение примерно 20 мс, затем электронное выключение выхода с попытками автоматического перезапуска (с интервалами около 20 мс между попытками перезапуска). Встроенный, недоступный предохранитель на 64 A
  Защита от полного разряда	Автоматическое выключение, если напряжение батареи опускается ниже примерно 19 В
  Контроль "Обрыв в цепи батареи"	Аварийный сигнал, если цепь батареи не замкнута, или она размыкается во время работы (циклический контроль приблизительно каждые 20 с)
  Контроль "Необходима замена батареи"	Аварийный сигнал мигает с частотой примерно 1/4 Гц (около 2 с сигнал, около 2 с нет сигнала, около 2 с сигнал и т.д.). Контроль каждые 4 часа, если не произошла операция буферизации или выключение. Контроль не выполняется, если переключатель совместимости находится в положении "On [Включено]"!
  Контроль "Состояние заряда батарей > 85%"	Сигнал для индикации того, что батареи заряжены, по крайней мере, до 85% номинальной емкости.
  Сигнализация 3)
  Нормальная работа	Зеленый светодиод (o.k. [все в порядке]) и перекидной сигнальный контакт "24 VDC o.k. / Bat" в положении "24 VDC o.k."4)
  Буферизация или работа батареи (батарея питает нагрузку одна или вместе с блоком питания в случае перегрузки)	Желтый светодиод (Bat [батарея]) и перекидной сигнальный контакт "24 VDC o.k. / Bat" в положении "Bat" (= выключенное положение)
  Аварийный сигнал (буферизация не готова, или предварительное предупреждение, начиная с напряжения батареи < 20,4 В)	Красный светодиод (alarm[аварийный сигнал]) и перекидной сигнальный контакт в положении "Alarm" (= выключенное положение). Причинами недостаточной готовности к буферизации во время нормальной работы могут быть: выключенное состояние или обрыв цепи управления включением/ выключением, батарейный модуль не подключен, перепутывание полярности или неисправность батареи (напряжение батареи < 18,5 В) или обрыв между батареей и модулем бесперебойного питания. Сканирование и, тем самым, обновление сигнала каждые 20 с. Аварийный сигнал, мигающий с частотой около 1/4 Гц, сообщает, что необходима замена батареи. Причинами недостаточной готовности во время буферизации могут быть: напряжение батареи упало ниже 20,4 В пост. тока (= предварительное предупреждение перед отключением через защиту от полного разряда), а также отключение батареи из-за перегрузки, короткого замыкания, защиты от полного разряда или истечения времени буферизации. После этого красный светодиод выключается.
  "Состояние заряда батарей > 85%"	Второй зеленый светодиод (Bat > 85%) и перекидной нормально открытый контакт замкнут (выключенное положение = разомкнут)
  Переключатель совместимости (только у 6EP1931-2EC21)	С помощью DIP-переключателей можно выбрать следующее: Положение переключателя "Off [Выключено]" - "существенные свойства аналогичны новой серии источников бесперебойного питания постоянного тока (DC UPS)" или "On [Включено]" - "аналогичны предыдущему модулю DC UPS 40, 6EP1931-2FC01" Положение переключателя совместимости "On": Измененный вывод аварийного сигнала: в случае обрыва провода между батарейным модулем и модулем DC UPS красный светодиод мигает с частотой 1/3 Гц, и перекидной сигнальный контакт (аварийный сигнал) переключается с частотой около1/3 Гц Тестирование батареи не выполняется.
  Необязательный интерфейс и программное обеспечение
  Порт USB	Только у 6EP1 931-2FC41 Вывод всех сигналов и прием сигнала "Запуск удаленного таймера". Техническое устройство: спецификация 2.0 с полной скоростью, т.е. 2 Мбита/с. Питание +5 В от источника бесперебойного питания DC UPS ("самопитающийся"). Необходимое подключение к ПК: имеющийся в продаже 4-жильный экранированный кабель, 90 Ом, макс. 5 м, разъем USB серии "A" к ПК и разъем USB серии "B" к DC UPS
  Программное обеспечение	Инструментальное программное средство (работает под WinNT 4.0, Win 2000 и WinXP) для считывания и обработки сигналов доступно для загрузки из Интернета по адресу  http://www.siemens.com/sitop Этот сайт также предоставляет дополнительную информацию об этом интерфейсе.
  Сигналы управления
  Сигнал управления включением/выключением	Буферизация завершается, или батарея отсоединяется от выхода путем разрыва цепи управления (или с помощью DIP-переключателей на блоке). Все остальные функции сохраняются.
  "Запуск удаленного таймера" через порт USB	Запускает буферизацию сети в течение установленного времени
  Безопасность
  Гальваническая развязка между первичной и вторичной цепью	Отсутствует
  Класс защиты (EN 60950)	Класс III (внешняя цепь и блок питания: требуется безопасное напряжение (SELV) в соответствии с EN 60950)
  Электромагнитная совместимость
  Излучаемые помехи	Подавление радиопомех в соответствии с EN 55022, кривая предельных значений B
  Помехоустойчивость	Помехоустойчивость в соответствии с EN 61000-6-2
  Условия окружающей среды
  Температура окружающей среды во время работы	от 0 до +60 °C при естественной конвекции
  Температура транспортировки и хранения	от -40 до +70 °C
  Род защиты (EN 60529)	IP20
  Класс влажности	Условия использования в соответствии с EN 60721, климатический класс 3K3 (относительная влажность воздуха от 5 до 85% и абсолютная влажность воздуха от 1 г/м³ до 25 г/м³; без конденсации)
  Допуски к эксплуатации
  CE	Сертификат соответствия CE согласно 89/336 EEC
  UL/CSA	UL 508 / CSA C22.2, дело E197259
  Механическая система
  Подключение входов 24 В пост. тока	2 винтовых клеммы для проводов от 0,33 до 10 мм² / от 22 до 7 AWG (по американскому стандарту на диаметр проводов)
  Подключение выходов 24 В пост. тока	4 винтовых клеммы для проводов от 0,33 до 10 мм² / от 22 до 7 AWG
  Подключение батарейного модуля 24 В пост. тока	2 винтовых клеммы для проводов от 0,33 до 10 мм² / от 22 до 7 AWG
  Подключение цепи управления и сигналов	10 винтовых клемм для проводов от 0,5 до 2,5 мм² / от 20 до 13 AWG
  Размеры (Ш x В x Г) в мм	102 x 125 x 125
  Необходимые зазоры	50 мм над блоком и 50 мм под блоком
  Вес	Около 1,1 кг (с портом USB: около 1,1 кг
  Монтаж	Защелкивается на стандартной шине DIN EN 50022-35x15/7.5





  1) Все блоки питания SITOP на 24 В пост. тока допустимы без ограничения

  2) Для достижения тока 40 А необходимы два батарейных модуля, подключенных параллельно

  3) Допустимые значения для контактов: 60 В пост. тока / 1 A или 30 В перем. тока / 1 A

  4) "24 VCD o.k." означает: Напряжение блока питания больше порога подключения батареи, установленного на модуле DC UPS 40
