SIMATIC RF380R

• Заказные данные
  (2)
• Аксессуары
  (3)
• Информационные материалы

  Информационные материалы

  SIMATIC RF380R это устройство чтения/записи со встроенной антенной для повышения диапазона действия и компактной конструкции делает его идеальным для установки на сборочных линиях в которых высокая дальность срабатывания явл. требованием  (напр. кузовной цех/цех покраски в автомобильной индустрии). Устройство чтения/записи так же хорошо подходит для динамических применений, когда информацию необходимо записывать на движущийся транспондер (напр. багажные конвейеры в аэропорту).
  Устройство имеет 2 интерфейса RS422 и RS232  с  3964R процедурой передачи для подключения интерфейсных модулей  ASM 452, 456, 473, 475, RF170C и RF180C.
  Благодаря высокой степени защиты и использованию высококачественных материалов SIMATIC RF380R гарантирует безотказное функционирование в тяжелейших промышленных условиях. Подключается через 8-полюсной штекер М12.




  Дизайн

  Минимальное расстояние от считывателя до метки
  SIMATIC RF380R	≥ 400 мм

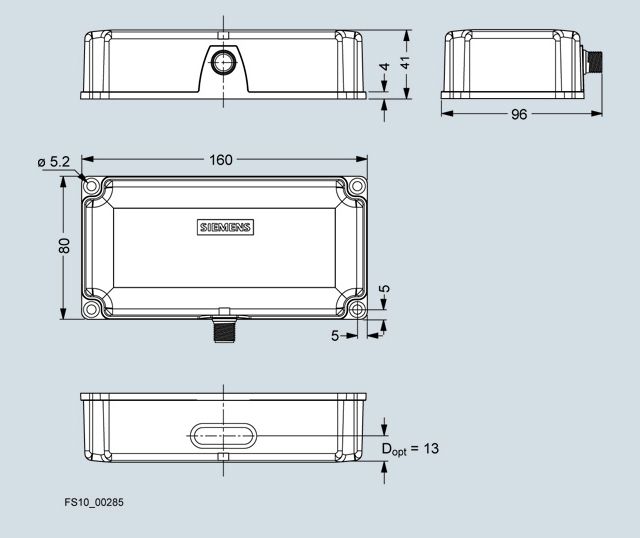

  Чертеж



  Технические данные

  Order number		6GT2801-3AB10	6GT2801-3AB20-0AX1
  Product type designation		RF380R reader	RF380R reader (ISO Scanmode)
  Suitability for operation		RF300 and ISO 15693 Transponder (MDS Dxxx), for connecting to communication modules and PC systems	RF300 and ISO 15693 Transponder (MDS Dxxx), for serial connection to control systems (Scan Mode)
  Wireless frequencies
  Operating frequency Rated value		13.56 MHz	13.56 MHz
  Electrical data
  Range maximum		200 mm; Range adjustable in reader via transmission power, range is dependent on transponder type: observe http://support.automation.siemens.com/WW/view/en/67384964	200 mm; Range adjustable in reader via transmission power, range is dependent on transponder type: observe http://support.automation.siemens.com/WW/view/en/67384964
  Protocol with radio transmission		RF300-specific, ISO 15693, ISO 18000-3	RF300-specific, ISO 15693, ISO 18000-3
  Transfer rate with radio transmission maximum		106 kbit/s	106 kbit/s
  Product feature multitag-capable		No	No
  Transfer rate at the point-to-point connection serial maximum		115.2 kbit/s	115.2 kbit/s
  Transmission time for user data
  ● for write access per byte typical		0.13 ms
  ● for read access per byte typical		0.13 ms	0.13 ms
  Interfaces
  Standard for interfaces for communication		RS422/RS232	RS422/RS232
  Type of electrical connection		M12, 8-pin	M12, 8-pin
  Mechanical data
  Material		PA 12	PA 12
  Color		anthracite	anthracite
  Mounting distance relating to metal surfaces recommended minimum		0 mm	0 mm
  Supply voltage, current consumption, power loss
  Supply voltage
  ● at DC Rated value		24 V	24 V
  ● at DC		20.4 ... 28.8 V	20.4 ... 28.8 V
  Consumed current at DC at 24 V
  ● typical		0.16 A	0.16 A
  Permitted ambient conditions
  Ambient temperature
  ● during operation		-25 ... +70 °C	-25 ... +70 °C
  ● during storage		-40 ... +85 °C	-40 ... +85 °C
  ● during transport		-40 ... +85 °C	-40 ... +85 °C
  Protection class IP		IP67	IP67
  Shock resistance		EN 60721-3-7, Class 7 M2	EN 60721-3-7, Class 7 M2
  Shock acceleration		500 m/s²	500 m/s²
  Vibrational acceleration		200 m/s²	200 m/s²
  Design, dimensions and weight
  Width		80 mm	80 mm
  Height		41 mm	41 mm
  Depth		160 mm	160 mm
  Net weight		0.6 kg	0.6 kg
  Mounting type		4 x M5 screws	4 x M5 screws
  Cable length
  ● with RS 232 interface maximum		30 m	30 m
  ● for RS 422 interface maximum		1 000 m	1 000 m
  Product properties, functions, components general
  Display version		3-color LED	3-color LED
  Product feature silicon-free		Yes	Yes
  Standards, specifications, approvals
  Certificate of suitability		Wireless according to R&TTE guidelines EN 300 330, EN 301489, CE, FCC, UL/CSA, Ex: II 3G Ex nC IIB T5	Wireless according to R&TTE guidelines EN 300 330, EN 301489, CE, FCC, UL/CSA, Ex: II 3G Ex nC IIB T5
  MTBF		109 y	109 y




  Дальнейшая информация

  Все текущие разрешения можно найти в Интернете по адресу:

  http://www.siemens.com/rfid-approvals
