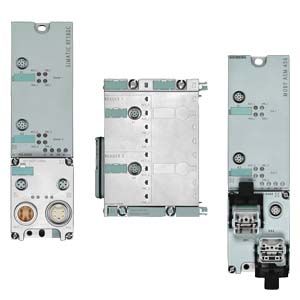

Интерфейсные модули

Доступны различные интерфейсные модули (ASM) для интеграции идентификационных систем MOBY в SIMATIC, SINUMERIK и PROFIBUS DP.

Выбор системы для интерфейсных модулей и доступное программное обеспечения

Система	ASM с поддержкой файлового чтения	Доступное программное обеспечение	Система MOBY
SIMATIC S7-300 (напрямую), S7-300/400, ПКс SIMATIC WinAC через ET 200M, SINUMERIK 840D/810D	ASM 475 ASM 470	FC45; FC55 (мультитэг) FC47	E, I, U, D E, I
Serial coupling ¹⁾ в ПК, ПЛК, любая система	Напрямую через SLG Dx, Напрямую через SIM x, Напрямую через SIM 7x Напрямую через SIM 8x Напрямую через SLG U92	MOBY D MDWAPI MOBY API, C-библиотека, включая драйвер для Windows 98/NT/2000/XP	D I E U
Serial coupling ¹⁾ в ПК, ПЛК, любая система	ASM 424 ASM 724 ASM824	MOBY API, C-библиотека, включая драйвер для Windows 98/NT/2000/XP	I, E E (SLA7x)
PROFIBUS DP ¹⁾ (SIMATIC S7; ПК, любаясистема)	ASM 450, ASM 465	FC44 для S7-300/400 PC с SIMATIC WinAC	E, I
SIMATIC S7-300/-400, PC с SIMATIC WinAC, через ET200X	ASM 473 (модуль расширения для ET200X)	FC/FB; FC55 (мультитэг)	E, I, U, D
PROFIBUS DP-V1 ¹⁾ (SIMATIC S7; ПК, любаясистема)	ASM 452, ASM 456 ASM 454 ASM 754 ASM854	FC44 for S7-300/400, ПКс SIMATIC WinAC, FC55 (мультитэг, только ASM 452)	I, E, U, D I, E (все SLGs) E (SLA7x)
Ethernet (TCP/IP)	ASM 480	MOBY API для PCs с Windows	U

Система	ASM без поддержки файлового чтения	Доступное программное обеспечение	Система MOBY
SIMATIC S7; PC, дюбая система	ASM 452	FC46 / FC56	I, U
SIMATIC S7-300 (direct), SIMATIC S7-300/400, через ET 200M	ASM 475	FC56	I, U
SIMATIC S7-300/400, через ET 200X	ASM 473	FC56	I, U

1) Указанный программный интерфейс служит для соединения с любой системой.

Функции

Соответствующие программные блоки (FB, FC, библиотеки) гарантируют простое и быстрое встраивание в приложение.

К одному ASM можно последовательно присоединить до 4 устройств записи-считывания (в зависимости от ASM), причем длина соединительного кабеля может составлять до 1000 м (в зависимости от ASM, SLG,...). Соответствующие процедуры гарантируют очень высокую достоверность данных при передаче.

Для последовательного присоединения MOBY к любой системе (ПК, системе автоматизации, ...) имеются следующие возможности:

Через интерфейсный модуль, к которому присоединены устройства записи-считывания (SLG) или антенны для записи-считывания (SLA).
Непосредственно через устройство записи-считывания с последовательным интерфейсом (SIM или SLG Ux, SLG Dx)

Указания к программному обеспечению и лицензированию:

При покупке интерфейсного модуля или SIMx/SLG x с ним вместе не поставляется ни программного обеспечения, ни документации. Компакт-диск "MOBY-Software [Программное обеспечение MOBY]" содержит все доступные FB и FC для SIMATIC, библиотеки языка C для Windows95/98/NT, демонстрационную программу и т.д. и должен заказываться дополнительно. Кроме того, компакт-диск содержит полную документацию MOBY (на немецком и английском языках) в формате PDF.

При покупке интерфейсного модуля или SIM/SLG в его цене содержится соответствующее возмещение за использование программного обеспечения, включая документацию на компакт-диске „MOBY Software“, и покупатель получает право на изготовление копий (лицензия на копирование), если они необходимы в рамках проекта для установки.

Действует договор об использовании программных продуктов за однократную оплату.

Интеграция

Помошник конфигурирования RFID систем

Здесь Вы мжете найти компактный инструмент конфигурирования для настройки RFID систем.
