SIMATIC RF300

SIMATIC RF300 – это бесконтактная система идентификации, специально спроектированная для использования в промышленном производстве для управления материальным потоком и его оптимизации. Благодаря компактности его компонентов она особенно пригодна для малых сборочных линий и конвейерных систем с ограниченным пространством для установки. Эти прочные компоненты обычно имеют очень хорошее отношение цена/производительность.

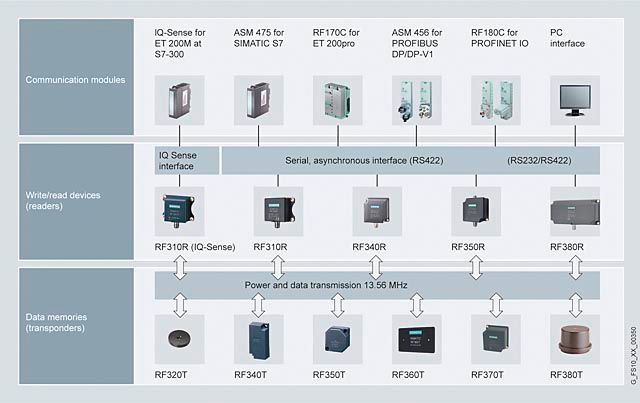

В зависимости от требований системе идентификации имеются в распоряжении две версии этой системы:

Особенно экономичное решение со связью с SIMATIC S7-300 посредством интерфейса IQ-Sense при ограниченных требованиях к скорости и объему данных
Устройства записи и чтения при высоких требованиях к скорости и объемам SIMATIC, PROFIBUS, ПК и контроллерами, выпускаемыми не фирмой Siemens

Система идентификации SIMATIC RF300 отличается следующими свойствам:

Рабочая частота 13,56 МГц
Пассивный преобразователь непрерывных данных в цифровые (без батареи)
Прочные компактные компоненты
Очень высокая помехоустойчивость
Обширные диагностические функции
Очень быстрая передача данных (за исключением интерфейса IQ-Sensce)
Простота встраивания в SIMATIC и PROFIBUS DP
Возможность подключения к любым системам (напр., ПК) через последовательный интерфейс

Область применения

SIMATIC RF300 используется в первую очередь для бесконтактной идентификации контейнеров, поддонов и средств транспортировки изделий в замкнутом производственном цикле, т.е. носители данных (транспондеры, мобильные накопители данных) остаются в производственной цепи и не поставляются вместе с продуктом. Благодаря малым размерам корпусов транспондеров, а также устройств чтения и записи (SLG) SIMATIC RF300 особенно пригоден для (малых) сборочных линий, где большое значение придается занимаемому месту.

Основными областями применения SIMATIC RF300 являются:

Системы сборки и транспортировки, сборочные линии (идентификация средств транспортировки изделий)
Производственная логистика (управление материальными потоками, идентификация контейнеров и других носителей грузов)
Идентификация деталей (напр., транспондер крепится к продукту или поддону).
Конвейерные системы (напр., монорельсовые системы)

Дизайн

Высокая IP67 степень защиты считывателя SIMATIC RF300 позволяет использовать его в жестких промышленных условиях.

Устройства SIMATIC RF310R, RF340R и RF380R имеют встроенную антенну.

Считыватель SIMATIC RF350R работает с внешним считывающей антенной.

Каждый считыватель SIMATIC RF300 имеет светодиод, который указывает, локальную функцию и состояние считывателя, а также состояния метки.

Функции любого популярного интерфейса промышленной автоматизации можно реализовать с помощью модулей связи.

Для быстрого и простого монтажа доступны, предварительно собранные кабели с M12 разъемами в различными длиннами.

Все считыватели могут работать в соответствии с RFID стандарта ISO 15693, или по высокопроизводительному стандарту RF300.

В зависимости от режима считывания, доступен большой ассортимент транспондеров для широкого круга применений.

Для использования в соответствии с ISO 15693 существуют различные версии, например, недорогие SmartLabels для простых задач по идентификации, в формате кредитных карт или с винтовыми держателями транспондеров, которые могут быть применены в робототехнике и т.п.

Для высокопроизводительного режима RF300 доступнен широкий асортимент меток. Например, термостойкие метки для температур до 220 градусов, или в частности, метки для компактных прямоугольных конструкций для использования на небольших заготовках.

Функции

Все считыватели SIMATIC RF300 предназначены для надежного считывания и записи данныхч в ВЧ диапазоне 13,56 МГц. В режиме ISO 15693, возможно решать идентификационные задачи вплоть до требований среднепроизводительного уровню.

В режиме RF300 устройство позволяет работать на высокопроизводительном уровне с высокоскоростной передачей данных до 7,8 кбит / с.

Подключинение считывателей к элементам промышленной автоматизации (например, SIMATIC S7) возможно с помощью стандартных промышленных шин (например, PROFIBUS или PROFINET) при помощьи коммуникационных модулей, к которым считыватели могут быть подключены по интерфейсу RS422.

Удобные и наглядные функциональные блоки для программирования S7. В случае ошибки, приложение S7 получает подробное сообщение об ошибке из коммуникационного модуля с помощью функции block.In

Кроме того, есть возможность подключения считывателя SIMATIC RF380R по интерфейсу RS232 к ПК или к SIMATIC S7 -1200.

Считыватель SIMATIC RF310R доступен как в версии с IQ-Sense интерфейсом для низких требований с точки зрения скорости и объема данных, так и в расширенной версии.с диагностическими функциями в режиме RF300.

Интеграция

Особенности

Минимизация времени ввода в эксплуатацию при подключении системы к S7-300, PROFIBUS, Ethernet и ПЛК, изготовленным не фирмой Siemens или ПК.

Минимизация простоев, достигаемая посредством:

отказоустойчивой передачи данных
целенаправленной диагностической информации
высокой надежности данных при критических условиях использования

Скоростная обработка данных, достигаемая благодаря высоким скоростям передачи данных через радиоинтерфейс.

SIMATIC RF300 быстро и надежно записывает данные объектов. SIMATIC RF300 обеспечивает эффективную и недорогую автоматизацию.

Технические данные

Тип	Бесконтактная, индуктивная, высокочастотная система идентификации для промышленных применений
Частота передачи данных/энергии	13.56 МГц
Емкость запоминающего устройства	Пользовательская память (чтение/запись) от 20 байт до 64 Кбайт Фиксированный код (только для чтения) в качестве номера серии - 4 байта
Тип памяти	ЭСППЗУ / ферроэлектрическое ОЗУ
Циклы записи	ЭСППЗУ: > 100 000 ферроэлектрическое ОЗУ: не ограничены
Циклы чтения	не ограничены
Управление даннымы	ByБайтовый доступ
Скорость передачи данных MDS – SLG (мобильный накопитель данных – устройство записи и считывания)	3 Кбайта/с
Расстояние записи/считывания (системный допуск)	до 250 мм
Рабочая температура	SLG: от -25°C до +70°C MDS: от -40°C до +85°C
Род защиты	SLG: IP65 MDS: > IP67
М.б. подключен к	SIMATIC S7-300, Profibus DP V1, ПК, ПЛК, выпускаемым не фирмой Siemens
Особые свойства	высокая помехоустойчивость компактные компоненты широкий диапазон диагностических возможностей устройство записи/считывания (SLG) с интерфейсом IQ-Sense
Удостоверения о допуске к эксплуатации	ETS 300, 330 (Европа) FCC Часть 15 (США), UL/CSA CE
