SIMATIC RF350R

• Заказные данные
  (1)
• Аксессуары
  (7)
• Информационные материалы

  Информационные материалы

  SIMATIC RF350R - это универсальное устройство записи/чтения (считывающее устройство) для использования с внешними антеннами. Благодаря различным конструкциям сменных антенн (плоская антенна, круглые антенны), имеется много приложений в области промышленного производства, особенно в сборочных линиях.

  Это считывающее устройство имеет интерфейс RS 422 с процедурой передачи 3964R для связи с коммуникационными модулями ASM 452, 456, 473, 475 для систем высокочастотной идентификации (RFID).

  Благодаря высокой степени защиты и использованию высококачественных материалов SIMATIC RF350R гарантирует беспроблемную эксплуатацию даже в самых тяжелых промышленных условиях. Оно подключается посредством  8-контактного разъема M12.

  На RF350R может эксплуатироваться одна из следующих антенн из спектра MOBY E:

  • ANT 1, универсальная плоская антенна, также для динамических приложений
    размер (Д x Ш x В в мм): 75 x 75 x 20
  • ANT 18, универсальная круглая антенна в конструктивном исполнении M18 для сборочных линий с малыми держателями деталей размер (Ø x L в мм) M18 x 55
  • ANT 30, универсальная круглая антенна для сборочных линий с малыми держателями деталей
    размер (Ø x L в мм) M30 x 58


  Дизайн

  Подключаемые антенны	ANT 1	ANT 12	ANT 18	ANT 30
  Индуктивный интерфейс для меток	13.56 МГц
  Диапазон, max.	140 мм	16 мм	35 мм	55 мм
  Длина антенного кабеля	3 м
  Температура окружающей среды
  при эксплуатации	- 25 ... + 70 °C
  при транспортировки и хранении	- 40 ... + 85 °C
  Степень защиты согласно EN 60529	IP67	IP67
  Устойчивость к механическим воздействиям согласно EN 60721 3-7 Class 7 M2
  Удар	50 g Максимальное значение, без продолжительной нагрузки
  Вибрация	20 g Максимальное значение, без продолжительной нагрузки
  Исполнение
  Габариты (мм)	75 x 75 x 20	M12 x 40	M18 x 55	M30 x 58
  Цвет	Антрацит	Пастель бирюзовый
  Вес	80 г	45 г	120 г	150 г
  Материал	Пластик PA 12	Crastin термопластик
  Крепеж	2 x M5 винты	2 x M12 гайки	2 x M18 гайки	2 x M30 гайки





  RF350R с антенной	ANT 1	ANT 12	ANT 18	ANT 30
  Эксплуатационная дистанция (Sa)	См данные меток
  Предельная дистанция (Sg)
  Диаметр окна передачи (Ld)
  Минимальная дистанция (мм) fот антенны до антенны (D)
  ANT 1	800	400	400	400
  ANT 12	400	80	125	200
  ANT 18	400	125	125	200
  ANT 30	400	200	200	200





  Чертеж



  Считывающее устройство SIMATIC RF350R





  Антенна ANT 1





  Антенна ANT 18





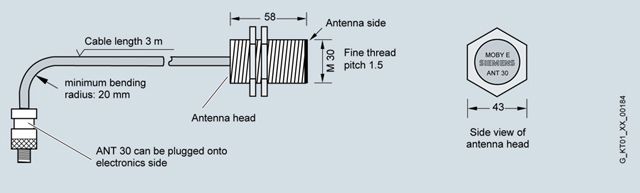

  Антенна ANT 30

  Технические данные

  Order number		6GT2801-4AB10
  Product type designation		RF350R reader
  Suitability for operation		RF300 and ISO 15693 Transponder (MDS Dxxx), for connecting to communication modules
  Wireless frequencies
  Operating frequency Rated value		13.56 MHz
  Electrical data
  Range maximum		140 mm; Range is dependent on transponder type: observe http://support.automation.siemens.com/WW/view/en/67384964
  Protocol with radio transmission		RF300-specific, ISO 15693, ISO 18000-3
  Transfer rate with radio transmission maximum		106 kbit/s
  Product feature multitag-capable		No
  Transfer rate at the point-to-point connection serial maximum		115.2 kbit/s
  Transmission time for user data
  ● for write access per byte typical		0.13 ms
  ● for read access per byte typical		0.13 ms
  Interfaces
  Number of external antennas		1
  Standard for interfaces for communication		RS422
  Type of electrical connection
  ● for external antenna(s)		M8, 4-pin
  ● for communications interface		M12, 8-pin
  Mechanical data
  Material		PA 12
  Color		anthracite
  Mounting distance relating to metal surfaces recommended minimum		0 mm
  Supply voltage, current consumption, power loss
  Supply voltage
  ● at DC Rated value		24 V
  ● at DC		20.4 ... 28.8 V
  Consumed current at DC at 24 V
  ● typical		0.1 A
  Permitted ambient conditions
  Ambient temperature
  ● during operation		-25 ... +70 °C
  ● during storage		-40 ... +85 °C
  ● during transport		-40 ... +85 °C
  Protection class IP		IP65
  Shock resistance		EN 60721-3-7, Class 7 M2
  Shock acceleration		500 m/s²
  Vibrational acceleration		200 m/s²
  Design, dimensions and weight
  Width		75 mm
  Height		41 mm
  Depth		75 mm
  Net weight		0.25 kg
  Mounting type		2 x M5 screws
  Cable length
  ● of antenna cable fixed value		3 m
  ● for RS 422 interface maximum		1 000 m
  Product properties, functions, components general
  Display version		3-color LED
  Product feature silicon-free		Yes
  Standards, specifications, approvals
  Certificate of suitability		Wireless according to R&TTE guidelines EN 300 330, EN 301489, CE, FCC, UL/CSA, Ex: II 3G Ex nA nC IIB T5, II 3D Ex tD A22 IP6x T80°C
  MTBF		140 y
  Accessories
  accessories		Various antennas are available
