SIMATIC RF380T

• Заказные данные
  (1)
• Аксессуары
  (3)
• Информационные материалы

  Информационные материалы

  Универсальный, компактный накопитель данных  ( ферроэлектрическое ОЗУ 32 Кбайт + 24байта ЭСППЗУ ), в формате (mm) Ø 114 x 83, диапазон температур до +220 °C (цикличный).

  Область применения

  Типичные области применения:

  • Грунтовка , катафорез с соответствующим сушильными шкафами;
  • Внешняя область лакокрасочного покрытия с сушильными шкафами;
  • Прачечные с температурой> + 85 ° C

  Способ действия

  Циклические операции с MDS при температуре > 100 °C

  При температурах окружающей среды от 110 ° С до 220 ° С, необходимо соблюдать осторожность, чтобы гарантировать, что внутренняя температура SIMATIC RF380T не превышает критический уровень в 110 ° C. Таким образом, каждый этап нагрева должна сопровождаться фазой охлаждения. Перечислены некоторые предельные циклы в нижеследующей таблице.

  Нагрев		Охлаждение
  Температура	Время	Температура	Время
  200 °C	2 ч	25 °C	> 8 ч
  200 °C	1 ч	25 °C	> 2 ч
  190 °C	2 ч	25 °C	> 7 ч
  190 °C	1 ч	25 °C	> 1 ч 45 мин
  180 °C	2 ч	25 °C	> 5 ч 30 мин
  180 °C	2 ч	25 °C	> 4 ч 30 мин





  Расчет температуры производится температурной кривой для жаропрочных MDS SIMATIC RF380T(см DVD "RFID Systems Software & Documentation", Заказной номер. 6GT2 080-2AA20).

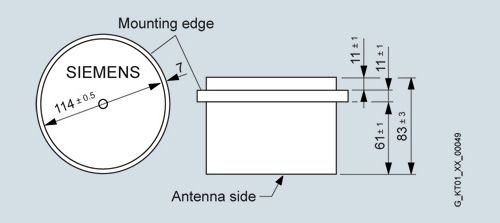

  Чертеж



  Технические данные

  Order number		6GT2800-5DA00
  Product type designation		RF380T transponder
  Suitability for operation		RF300
  Wireless frequencies
  Operating frequency Rated value		13.56 MHz
  Electrical data
  Range maximum		160 mm; range is reader dependent: observe http://support.automation.siemens.com/WW/view/en/67384964
  Protocol with radio transmission		RF300-specific
  Transfer rate with radio transmission maximum		106 kbit/s
  Product feature multitag-capable		Yes
  Product component Backup battery		No
  Memory
  Type of memory		FRAM/EEPROM
  Storage capacity of the user memory		32 765 byte
  Type of memory organization		UID (fixed code) 4 bytes, user memory 32765 bytes, OTP memory 20 bytes
  Number of read cycles at ambient temperature < 40 °C maximum		10 000 000 000
  Number of write cycles at ambient temperature < 40 °C maximum		10 000 000 000
  Data retention time at ambient temperature < 40 °C not less than		10 y
  Property of memory		Block-by-block write protection of the OTP memory
  Mechanical data
  Material		PPS
  Color		brown
  Mounting distance relating to metal surfaces recommended minimum		0 mm
  Permitted ambient conditions
  Ambient temperature
  ● during read/write access		-25 ... +110 °C
  ● outside the read/write area		-40 ... +220 °C
  ● during storage		-40 ... +110 °C
  Ambient condition for operation		Cyclic operation at ambient temperature >110 °C
  Protection class IP		IP68
  Shock resistance		According to DIN EN 60721-3-7 Class 7 M3
  Shock acceleration		500 m/s²
  Vibrational acceleration		200 m/s²
  Design, dimensions and weight
  Height		83 mm
  Diameter		114 mm
  Net weight		900 g
  Mounting type		mount (see accessories)
  Product properties, functions, components general
  Product feature
  ● silicon-free		Yes
  ● printable		No
  Standards, specifications, approvals
  Certificate of suitability		Ex: II 3G Ex nC IIB T5
  MTBF		1 200 y
  Accessories

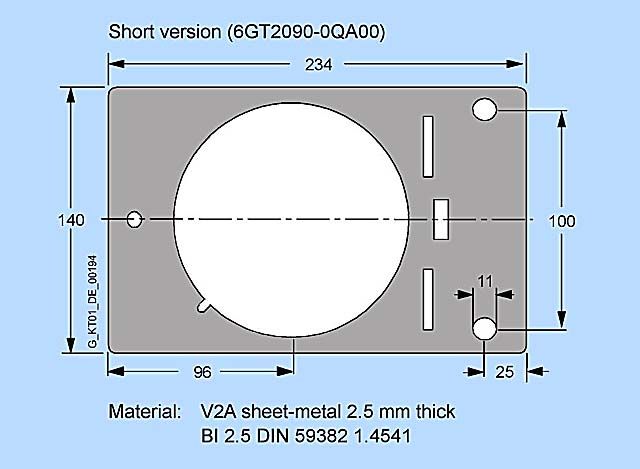

  accessories		Skid holder, shrouding cover, universal holder
