SIMATIC RF340T

• Заказные данные
  (2)
• Информационные материалы

  Информационные материалы

  Универсальный накопитель данных (ферроэлектрическое ОЗУ 8 Кбайт + ЭСППЗУ 20 байт + номер серии 4 байта), особенно пригоден для средств транспортировки малых деталей.

  Размеры 48 мм x 25 мм x 15 мм, род защиты IP67/IPX9K¹⁾, диапазон температур от -25 °C до +85 °C, макс. расстояние чтения/записи: 60 мм



  1) Выписка:

  Испытательное оборудование: Струя пара 0 °C, 30 °C, 60 °C, 90 °C

  Поток воды:        от 10 до 15 л/мин при давлении 100 бар (75 °C)

  Расстояние:       от 10 до 15 см

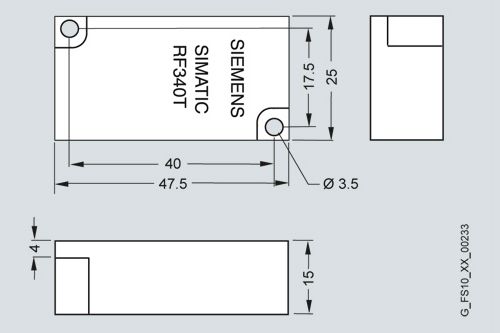

  Чертеж



  Технические данные

  Order number		6GT2800-4BB00	6GT2800-5BB00
  Product type designation		RF340T transponder	RF340T transponder
  Suitability for operation		RF300	RF300
  Wireless frequencies
  Operating frequency Rated value		13.56 MHz	13.56 MHz
  Electrical data
  Range maximum		105 mm; range is reader dependent: observe http://support.automation.siemens.com/WW/view/en/67384964	105 mm; range is reader dependent: observe http://support.automation.siemens.com/WW/view/en/67384964
  Protocol with radio transmission		RF300-specific	RF300-specific
  Transfer rate with radio transmission maximum		106 kbit/s	106 kbit/s
  Product feature multitag-capable		Yes	Yes
  Product component Backup battery		No	No
  Memory
  Type of memory		FRAM/EEPROM	FRAM/EEPROM
  Storage capacity of the user memory		8 189 byte	32 765 byte
  Type of memory organization		UID (fixed code) 4 bytes, user memory 8189 bytes, OTP memory 20 bytes	UID (fixed code) 4 bytes, user memory 32765 bytes, OTP memory 20 bytes
  Number of read cycles at ambient temperature < 40 °C maximum		10 000 000 000	10 000 000 000
  Number of write cycles at ambient temperature < 40 °C maximum		10 000 000 000	10 000 000 000
  Data retention time at ambient temperature < 40 °C not less than		10 y	10 y
  Property of memory		Block-by-block write protection of the OTP memory	Block-by-block write protection of the OTP memory
  Mechanical data
  Material		PA12	PA12
  Color		anthracite	anthracite
  Mounting distance relating to metal surfaces recommended minimum		0 mm	0 mm
  Permitted ambient conditions
  Ambient temperature
  ● during read/write access		-25 ... +85 °C	-25 ... +85 °C
  ● outside the read/write area		-40 ... +85 °C	-40 ... +85 °C
  ● during storage		-40 ... +85 °C	-40 ... +85 °C
  Protection class IP		IP67 / IPx9K	IP67 / IPx9K
  Shock resistance		According to DIN EN 60721-3-7 Class 7 M3	According to DIN EN 60721-3-7 Class 7 M3
  Shock acceleration		500 m/s²	500 m/s²
  Vibrational acceleration		200 m/s²	200 m/s²
  Design, dimensions and weight
  Width		25 mm	25 mm
  Height		15 mm	15 mm
  Depth		48 mm	48 mm
  Net weight		25 g	25 g
  Mounting type		2 x M3 screws	2 x M3 screws
  Product properties, functions, components general
  Product feature
  ● silicon-free		Yes	Yes
  ● printable		No	No
  Standards, specifications, approvals
  MTBF		1 200 y	1 200 y
