SCALANCE W761 RJ45 для установки в шкафы управления

• Заказные данные
  (2)
• Аксессуары
  (5)
• Информационные материалы

  Информационные материалы

  • Не дорогая точка доступа, предназначенная для установки в шкафы управления.

  Дизайн

  • Компактный корпус для установки на стандартную профильную шину в шкафу управления.
  • Рентабельный вариант беспроводного подключения промышленных машин к сети.
  • Работа в диапазонах частот 2.4 и 5 ГГц.
  • Степень защиты IP20.
  • Диапазон рабочих температур от 0 до +55 °C.
  • 1 гнездо R-SMA для подключения внешней антенны.
  • 1 гнездо RJ45 для подключения к сети Industrial Ethernet со скоростью обмена данными 10/100 Мбит/с.
  • 1 соединитель для подключения цепи питания =24 В.
  • Светодиоды индикации оперативных состояний и наличия ошибок в работе модуля.
  • Конструкция корпуса, совместимая с конструкцией интерфейсных модулей станции ET 200SP.

  Верии продукта

  SCALANCE W761-1 RJ45

  • Для постоянного размещения одной радио карты.

  Интеграция

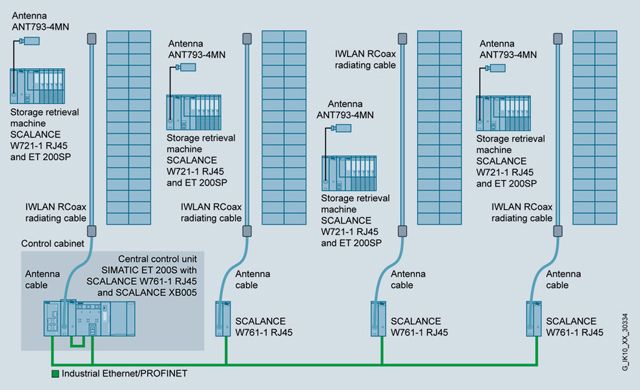

  Автоматизация машин склада с использованием SCALANCE W721-1 RJ45, W761-1 RJ45 и RCoax

  Технические данные

  Заказной номер	6GK5 761-1FC00-0AA0
  	6GK5761-1FC00-0AB01)
  Тип продукта	SCALANCE W761-1 RJ45
  Скорость обмена данными
  Скорость обмена данными:
  через W-LAN, не более	150 Мбит/с
  через Industrial Ethernet	10 … 100 Мбит/с
  замечание	-
  Интерфейсы
  Количество электрических соединителей:
  для подключения сетевых компонентов и терминальных устройств	1
  для подключения цепи питания	1
  для подключения резервной цепи питания	0
  Конструкция электрических соединителей:
  для подключения сетевых компонентов и терминальных устройств	Гнездо RJ45
  для подключения цепи питания
  Количество оптических интерфейсов 100 Мбит/с	-
  Конструкция оптических интерфейсов 100 Мбит/с	-
  Отсек для установки съемного модуля памяти C-PLUG	Нет
  Беспроводные интерфейсы
  Количество устанавливаемых радио карт	1
  Количество внутренних антенн	-
  Количество электрических соединителей для подключения внешних антенн	1
  Конструкция электрических соединителей для подключения внешних антенн	Гнездо R-SMA
  Установка антенны непосредственно на корпусе прибора	Есть
  Дискретные входы и выходы
  Количество дискретных входов	-
  Количество дискретных выходов	-
  Конструкция электрического соединителя для подключения внешних цепей входов и выходов	-
  Уровни сигналов:
  для дискретного входа	-
  для дискретного выхода	-
  Цепь питания
  Род тока цепи питания	Постоянный
  Напряжение питания:
  1 через терминальный блок	=19.2 В
  2 через терминальный блок	=28.8 В
  Power-over-Ethernet по IEEE802.3at для типа 1 и IEEE802.3af	-
  Power-over-Ethernet по IEEE802.3at для типа 2	-
  Потребляемый ток:
  из цепи питания =24 В, типовое значение	0.15 A
  из цепи Power-over-Ethernet по IEEE802.3at для типа 1 и IEEE802.3af, типовое значение
  из цепи Power-over-Ethernet по IEEE802.3at для типа 2, типовое значение
  Потери мощности:
  при питании =24 В, типовое значение	3.6 Вт
  при Power-over-Ethernet по IEEE802.3at для типа 1 и IEEE802.3af
  при Power-over-Ethernet по IEEE802.3at для типа 2
  Условия эксплуатации, хранения и транспортировки
  Диапазон температур:
  во время работы	0 … 55 °C
  во время хранения	-40 … +85 °C
  во время транспортировки	-40 … +85 °C
  Относительная влажность во время работы при температуре 25 °C без появления конденсата, не более	95 %
  Степень защиты	IP20
  Стандартные условия эксплуатации в рабочем режиме
  Конструкция
  Ширина корпуса без антенны	50 мм
  Глубина корпуса без антенны	114 мм
  Глубина корпуса без антенны	74 мм
  Масса без упаковки	0.13 кг
  Настенный монтаж	Нет
  Варианты установки	-
  Диапазоны частот
  Радио частота:
  для WLAN с диапазоном частот 2.4 ГГц	2.41 … 2.48 ГГц
  для WLAN с диапазоном частот 5 ГГц	4.9 … 5.8 ГГц
  Основные свойства и функции
  Режимы работы:
  режим точки доступа	Есть
  режим клиента	Есть
  Количество SSID	1
  Функции:
  сдвоенный клиент	Нет
  iHOP	-
  iPCF точка доступа	-
  iPCF клиент	-
  iPCF-MC точка доступа	-
  iPCF-MC клиент	-
  Количество iPCF-совместимых радио модулей	-
  Функции управления и конфигурирования
  Количество управляемых IP адресов в клиенте	4
  Функции:
  интерфейс командной строки CLI	Есть
  web-управление	Есть
  поддержка объектов MIB	Есть
  TRAP через email	Есть
  конфигурирование в среде STEP 7	Нет
  конфигурирование в среде STEP 7 (TIA Portal)	Нет
  работа с IWLAN контроллером	-
  работа с Enterasys WLAN контроллером	-
  форсированный роуминг в IWLAN	Нет
  WDS	Есть
  Поддерживаемые протоколы:
  Address Resolution Protocol (ARP)	Есть
  ICMP	Есть
  Telnet	Есть
  HTTP	Есть
  HTTPS	Есть
  TFTP	Есть
  SNMP v1	Есть
  SNMP v2	Есть
  SNMP v3	Есть
  DCP	Есть
  LLDP	Есть
  Функции идентификации и обслуживания:
  I&M0 - информация о приборе	Есть
  I&M1 – заводской идентификатор/ местоположение	Есть
  Диагностика
  Функции:
  PROFINET IO диагностика	Нет
  проверка связи	Нет
  мониторинг соединений IP-Alive	Нет
  локализация через Aeroscout	Нет
  SysLog	Есть
  VLAN
  Поддержка VLAN в IWLAN	Есть
  DHCP
  Функции:
  DHCP клиент	Есть
  DHCP сервер в режиме клиента через LAN	Нет
  Резервирование
  Поддержка протоколов STP/RSTP	-
  Защита доступа
  Функции:
  конфигурируемый список разрешенных MAC адресов	Нет
  конфигурируемый список разрешенных IP адресов	Есть
  IEEE 802.1x (radius)	Есть
  NAT/NAPT	Нет
  защита доступа по IEEE802.11i	Есть
  WPA/WPA2	Есть
  TKIP/AES	Есть
  Поддержка протокола SSH	Есть
  Синхронизация времени
  Поддерживаемые протоколы:
  SNTP	Есть
  SIMATIC Time	Есть
  Стандарты, одобрения, сертификаты
  Стандарты:
  электромагнитной совместимости по FM	-
  использования в опасных зонах
  безопасности по CSA и UL	-
  использования в опасных зонах по CSA и UL	-
  Сертификаты соответствия:
  марка CE	Есть
  декларация совместимости EC	Есть
  C-Tick	Есть
  CCC	-
  использования в установках железнодорожного транспорта по EN 50155	-
  e1 одобрение
  E1 одобрение	-
  NEMA4X	-
  Power-over-Ethernet по IEEE802.3at для типа 1 и IEEE802.3af	Нет
  Power-over-Ethernet по IEEE802.3at для типа 2	Нет
  Стандарты беспроводной связи:
  IEEE 802.11a	Есть
  IEEE 802.11b	Есть
  IEEE 802.11e	Есть
  IEEE 802.11g	Есть
  IEEE 802.11h	Есть
  IEEE 802.11i	Есть
  IEEE 802.11n	Есть
  Национальные одобрения	Текущий перечень национальных одобрений можно найти в Интернете по адресу: www.siemens.de/funkzulassungen
  Морские сертификаты:
  American Bureau of Shipping Europe Ltd. (ABS)	-
  Bureau Veritas (BV)	-
  Det Norske Veritas (DNV)	-
  Germanische Lloyd (GL)	-
  Lloyds Register of Shipping (LRS)	-
  Nippon Kaiji Kyokai (NK)	-
  Polski Rejestr Statkow (PRS)	-
  Аксессуары
  Аксессуары	Терминальный блок с контактами под винт для подключения цепи питания =24 В, включенный в комплект поставки





  С одобрением для использования в США

  Дальнейшая информация

  Конфигураторы:

  Для упрощения выбора сетевых компонентов можно использовать конфигураторы SIMATIC NET Selection Tool и TIA Selection Tool:SIMATIC NET Selection Tool:SIMATIC NET Selection Tool:

  SIMATIC NET Selection Tool:

  • Интерактивная версия:
    http://www.siemens.com/snst
  • Автономная версия:
    http://www.siemens.com/snst-download

  TIA Selection Tool:

  http://www.siemens.com/tia-selection-tool

  Одобрения для беспроводной связи:

  Текущий перечень национальных одобрений можно найти в Интернете по адресу:
  http://www.siemens.com/wireless-approvals
