Управляемая точка доступа SCALANCE X204RNA HSR

Заказные данные
(8)
Аксессуары
(14)

Модуль SCALANCE X-200RNA (Redundant Network Access - резервированный доступ к сети) является управляемой точкой доступа к Industrial Ethernet с поддержкой функций HSR (High-availability Seamless Redundancy Protocol в соответствии с требованиями стандарта IEC 62439-3). Он находит применение для подключения до двух стандартных приборов, сегментов сети к резервированной кольцевой HSR сети. Дополнительно он может использоваться для организации переходов с HSR на PRP (Parallel Redundancy Protocol - протокол параллельного резервирования) сетевые структуры.

Электрическое или оптическое подключение станций или сетей.
Поддержка функций резервирования дублированной передаче сообщений через кольцевые сети.
Высокая надежность, обеспечиваемая одновременной передачей одних и тех же сообщений по двум ветвям кольца.
Нулевое время реконфигурирования поврежденной кольцевой структуры.
Простое или резервированное соединение HSR и PRP сетевых структур.
В зависимости от модификации прибора: резервированные цепи питания =24 В или широкий диапазон допустимых отклонений напряжения питания от номинального значения.
SNMP доступ, встроенный Web сервер и автоматическая рассылка e-mail сообщений для дистанционной диагностики и сигнализации через сеть.

Область применения

Точки доступа к Industrial Ethernet SCALANCE X-200RNA с поддержкой функций HSR позволяют выполнять рентабельное подключение стандартных сетевых приборов к кольцевой сети. Приборы со степенью защиты IP20 должны устанавливаться в шкафы управления.

Версии приборов

Точка доступа в пластмассовом корпусе с электрическими портами
- SCALANCE X204RNA;
  с четырьмя электрическими портами для подключения до двух стандартных терминальных приборов к кольцевой сети.
Точка доступа в металлическом корпусе с электрическими и оптическими портами, а также с блоком питания с широким диапазоном входных напряжений для эксплуатации в тяжелых промышленных условиях.
- SCALANCE X204RNA EEC;
  с двумя электрическими и двумя комбинированными электрическими/ оптическими портами для подключения до двух стандартных терминальных приборов к кольцевой сети.

Характеристики:

Встроенные диагностические светодиоды (наличие питания, состояние системы связи, обмен данными).
Дистанционная диагностика с помощью сигнального контакта (сигнальная маска устанавливается с помощью встроенных в прибор кнопок), SNMP и Web браузера.
Точки доступа SCALANCE X204RNA EEC обладают высокой стойкостью к электромагнитным воздействиям и могут использоваться на объектах систем распределения энергии (IEC 61850-3, IEEE 1613).

Дизайн

Точки доступа SCALANCE X204RNA и X204RNA EEC в прочных пластиковых или металлических корпусах устанавливаются на стандартную профильную шину и допускают выполнение настенного монтажа в различных монтажных позициях.

Точки доступа со степенью защиты IP20 характеризуются следующими показателями:

4-полюсный терминальный блок для подключения резервированных цепей питания (2x =24 В) или 3-полюсный терминальный блок в приборах с широким диапазоном входных напряжений.
Линейка диагностических светодиодов (наличие напряжения питания, состояние системы связи, процессы обмена данными, состояние сигнального контакта).
2- или 3-полюсный терминальный блок для подключения внешних цепей сигнального контакта.
Кнопка SET для локального конфигурирования сигнального контакта.

В приборах SCALANCE X200RNA используются коммуникационные порты следующих типов:

100BaseTX, RJ45;
порт RJ45 со скоростью обмена данными 100 Мбит/с с функциями автоматической настройки и автоматической кроссировки для подключения IE FC кабелей длиной до 100 м, оснащенных штекерами IE FC RJ45 Plug 180.
100BaseTX, комбинированный порт (RJ45, слот SFP);
комбинированный порт 100 Мбит/с для непосредственного подключения электрического или стеклянного оптического мульти- или мономодового кабеля Industrial Ethernet;
если используется интерфейс RJ45 комбинированного порта, то слот SFP деактивируется и наоборот.

Функции

Подключение стандартных терминальных приборов к кольцевой сети.
Обмен данными между кольцевыми HSR сетями и параллельными PRP сетевыми структурами.
Параллельная передача данных по двум ветвям кольцевой сети.
Автоматическая кроссировка подключаемых электрических кабелей Industrial Ethernet.
Простая диагностика с использованием сигнального контакта, SNMP и Web браузера.
Сохранение параметров настройки в съемном модуле памяти C-PLUG (заказывается отдельно). Замена прибора без использования программатора.

Сетевые топологии и конфигурации

Точки доступа SCALANCE X-200RNA имеют степень защиты IP20 и обычно устанавливаются в одном шкафу управления с подключаемой станцией.

При построении различных сетевых структур необходимо соблюдать следующие граничные условия:

Длина TP кабеля, подключаемого к SCALANCE X-200RNA, не должна превышать:
- 100 м при использовании IE FC с штекером IE FC RJ45 Plug 180;
- 10 м при использовании TP корда.
Длина оптического кабеля, подключаемого к SCALANCE X-200RNA, не должна превышать:
- 5000 м при использовании стеклянного оптического мультимодового кабеля Ethernet;
- 26000 м при использовании стеклянного оптического одномодового кабеля Ethernet.
IP адреса:
IP адреса назначаются с помощью DHCP (Dynamic Host Configuration Protocol). Если соответствующий сервер в сети отсутствует, то IP адреса устанавливаются с помощью включенного в комплект поставки программного обеспечения PST (Primary Setup Tool).

Включение в работу и диагностика

Точки доступа SCALANCE X-200RNA могут интегрироваться в систему управления сетью через стандартный протокол SNMP (Simple Network Management Protocol). В случае отказа прибора сообщения об ошибках (SNMP traps) могут быть переданы в систему управления сетью или по e-mail указанному администратору сети.

Встроенный Web сервер позволяет выполнять настройку параметров конфигурации и диагностики с помощью стандартного браузера (например, параметры конфигурации порта). Дополнительно Web сервер может использоваться для считывания статистической информации (например, о работе порта).

Встроенные диагностические светодиоды позволяют контролировать:

Наличие напряжения питания.
Состояния портов.
Процессы обмена данными.
Состояния сигнального контакта.
PRP активность.

Мониторинг состояний точек доступа SCALANCE X-200RNA может выполняться с помощью сигнального контакта.

Интеграция

Кольцевая HSR структура с SCALANCE X-204RNA

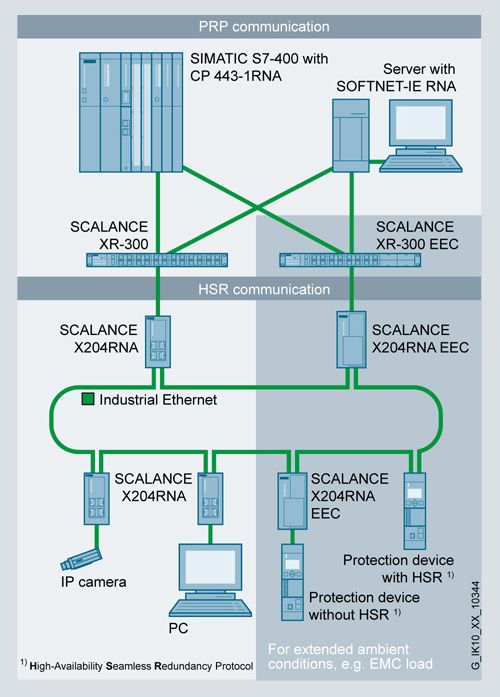

Резервированный переход с кольцевой HSR сети на параллельную PRP сеть с использованием SCALANCE X204RNA

Особенности

Идеальное решение для построения сетей Industrial Ethernet с надежным обменом данными (резервирование с параллельной передачей данных по параллельным сетям).
Резервированный обмен данными через кольцевые сетевые структуры (например, в системах автоматизации процессов).
Простая и быстрая диагностика с помощью светодиодов прибора, через встроенный Web сервер или с помощью сигнальных контактов.
Интеграция точек доступа SCALANCE X-200RNA в систему управления существующей сети через SNMP доступ.
Простое включение в работу без обязательного конфигурирования.
Сохранение параметров настройки в съемном модуле памяти C-PLUG. Замена прибора без использования программатора.

Технические данные

Заказной номер	6GK5 204-0BA00-2MB2	6GK5 204-0BS00-2NA3
Тип	SCALANCE X204RNA	SCALANCE X204RNA EEC
Скорость обмена данными
Скорость обмена данными 1	-	-
Скорость обмена данными 2	100 Мбит/с	100 Мбит/с
Интерфейсы
Количество электрических соединителей:
для подключения сетевых компонентов и терминалов	4	4
комбинированный порт для подключения сетевых компонентов или терминалов	-	2
Количество электрических соединителей:
для подключения сетевых компонентов и терминалов	4	2
для подключения цепи сигнального контакта	1	1
для подключения цепи питания	1	1
для подключения резервированных цепей питания	2	1
Конструкция электрических/ оптических соединителей для подключения сетевых компонентов и терминалов	-	SFP
Конструкция электрических соединителей:
для подключения сетевых компонентов и терминалов	Гнезда RJ45	Гнезда RJ45
для подключения цепи сигнального контакта	2-полюсный терминальный блок	3-полюсный терминальный блок
для подключения цепей питания	4-полюсный терминальный блок	3-полюсный терминальный блок
Количество оптических интерфейсов со скоростью обмена данными 100 Мбит/с	-	2
Конструкция оптических интерфейсов со скоростью обмена данными 100 Мбит/с	-
Подключаемая оптическая мощность по отношению к 1 мВт:
со стороны выхода передатчика	-	-
со стороны выхода передатчика	-	-
со стороны приемника	-	-
Оптическая чувствительность по отношению к 1 мВт со стороны приемника, не менее	-	-
Затухание в оптическом кабеле, не менее	-	-
Разновидности оптических интерфейсов в зависимости от типа используемого оптоволокна	-	-
	-	-
Использование съемного модуля памяти C-PLUG	Есть	Есть
Входы/выходы
Рабочее значение переменного тока через сигнальный контакт, не более	-	0.1 A
Номинальное напряжение цепи сигнального контакта	=24 В	=24 В
Значение постоянного тока через сигнальный контакт, не более	0.1 A	0.1 A
Электрические параметры
Род тока цепи питания	Постоянный ток	-
Номинальное значение внешнего напряжения питания	=24 В	-
Минимальное значение внешнего напряжения питания	=19.2 В	-
Максимальное значение внешнего напряжения питания	=28.8 В	-
Предохранитель в цепи питания	Есть	Есть
Тип предохранителя	2A	1,25A
Потребляемый ток, не более	0.15 A	0.25 A
Потери активной мощности при =24 В	3.5 Вт	6 Вт
Условия эксплуатации, хранения и транспортировки
Диапазон температур:
во время работы	-40 … +60 °C	-40 … +70 °C
во время хранения	-40 … +70 °C	-40 … +70 °C
во время транспортировки	-40 … +70 °C	-40 … +70 °C
комментарий	-	Допускается повышение верхней границы рабочей температуры до +85 °C в течение 16 часов
Относительная влажность во время работы при температуре 25 °C, не более	95 %, без появления конденсата	95 %, без появления конденсата
Условия эксплуатации для стандартных режимов работы	-	-
Степень защиты	IP20	IP20
Конструкция, габариты и масса
Конструкция	Компактная	Компактная
Ширина	45 мм	70 мм
Высота	100 мм	147 мм
Глубина	87 мм	123 мм
Масса	0.23 кг	0.78 кг
Варианты монтажа:
на стандартную 35 мм профильную шину DIN	Есть	Есть
настенный монтаж	Есть	Нет
на профильную шину S7-300	Нет	Нет
Монтаж	-	-
Свойства
Каскадирование в резервированных кольцах с временем реконфигурирования до 0.3 с	-	-
Каскадирование в звездообразных сетевых структурах	-	-
Управление и конфигурирование
Функции:
CLI (интерфейс командной строки)	Есть	Есть
web управление	Есть	Есть
поддержка объектов MIB	Есть	Есть
TRAP через email	Есть	Есть
конфигурирование с помощью STEP 7	Нет	Нет
SMTP сервер	-	-
"зеркальный" порт	Нет	Нет
IRT коммутатор PROFINET IO	Нет	Нет
диагностика PROFINET IO	Нет	Нет
управляемый коммутатор	Нет	Нет
Поддерживаемые протоколы:
Telnet	Нет	Нет
HTTP	Есть	Есть
HTTPS	Есть	Есть
TFTP	Нет	Нет
FTP	Нет	Нет
BOOTP	Нет	Нет
SNMP v1	Есть	Есть
SNMP v2	Есть	Есть
SNMP v3	Есть	Есть
DCP	Нет	Нет
LLDP	Нет	Нет
Данные идентификации и обслуживания:
I&M0 - информация о приборе	Есть	Есть
I&M1 - заводской идентификатор/ местоположение	Есть	Есть
Диагностика
Функции:
диагностика портов	Есть	Есть
статистика по размеру пакетов	Есть	Есть
статистика по типу пакетов	Есть	Есть
статистика по ошибкам	Есть	Есть
DHCP
Поддержка функций DHCP клиента	-	-
Резервирование
Функции:
кольцевое резервирование	Есть	Есть
менеджер резервирования	Нет	Нет
попарное резервирование	Нет	Нет
поддержка протокола HSR	Нет	Нет
поддержка протокола MRP	Нет	Нет
поддержка процедур PRP	Нет	Нет
пассивное прослушивание	Нет	Нет
Поддержка протокола PRP	Есть	Есть
Защита данных
Поддержка протокола SSH	Есть	Есть
Синхронизация времени
Функции:
поддержка SICLOCK	Нет	Нет
Поддерживаемые протоколы:
NTP	Нет	Нет
SNTP	Есть	Есть
Стандарты, одобрения, сертификаты
Стандарты:
электромагнитной совместимости по FM	FM3611: класс 1, раздел 2, группы A, B, C, D / T4, CL.1, зона 2, GP. IIC, T4	FM3611: класс 1, раздел 2, группы A, B, C, D / T4, CL.1, зона 2, GP. IIC, T4
для использования в опасных зонах	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4, KEMA 07 ATEX 0145 X	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4, KEMA 07 ATEX 0145 X
безопасности по CSA и UL	UL 60950-1, CSA C22.2 № 60950-1	UL 508, CSA C22.2 № 142-M1987
для опасных зон по CSA и UL
по генерированию помех	EN 61000-6-4:2001 (класс A)	EN 61000-6-4:2001 (класс A)
по стойкости к воздействию помех	EN 61000-6-4:2001	EN 61000-6-4:2001
Сертификаты соответствия:
марка CE	Есть	Есть
C-Tick	Есть	Есть
одобрение KC	Есть	Есть
железнодорожные приложения по EN 50155	Нет	Нет
железнодорожные приложения по EN 50124-1	Нет	Нет
Морские сертификаты:
American Bureau of Shipping Europe Ltd. (ABS)	Нет	Нет
Bureau Veritas (BV)	Нет	Нет
Det Norske Veritas (DNV)	Нет	Нет
Germanische Lloyd (GL)	Нет	Нет
Lloyds Register of Shipping (LRS)	Нет	Нет
Nippon Kaiji Kyokai (NK)	Нет	Нет
Polski Rejestr Statkow (PRS)	Нет	Нет

Дальнейшая информация

Для выбора коммутаторов Industrial Ethernet и конфигурирования модульных коммутаторов можно использовать инструментарий SIMATIC NET Selection Tool:

Интерактивная версия:
http://www.siemens.com/snst

Автономная версия:
http://www.siemens.com/snst-download
