Блоки питания PS791-2DC и PS791-2AC

• Заказные данные
  (2)
• Информационные материалы

  Информационные материалы

  Адаптер блока питания PS791-2DC

  • Блок питания для всех приборов SCALANCE W786 с входным напряжением =12 ... 24 В и выходным напряжением =18 В.

  Адаптер блока питания PS791-2AC

  • Блок питания для всех приборов SCALANCE W786 с входным напряжением ~100 ... 240 В и выходным напряжением =18 В.

  Дизайн



  • Встраиваемый адаптер блока питания для SCALANCE W786.
  • Работа с естественным охлаждением.
  • Диапазон рабочих температур от -40 до +70 °C.
  • Устойчивость к воздействию конденсата.

  Особенности

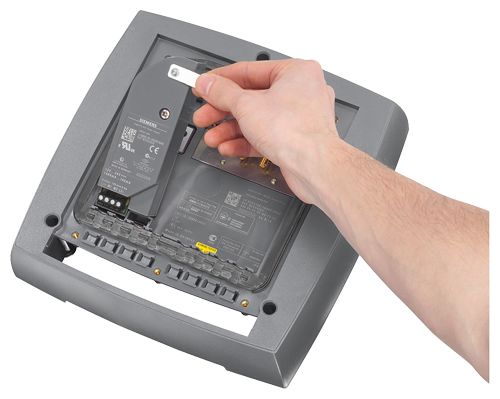

  • Адаптеры блоков питания PS791-2DC и PS791-2AC сконструированы специально для точек доступа SCALANCE W786 и устанавливаются непосредственно в корпуса этих приборов.
  • Широкий диапазон входных напряжений, возможность использования во всех регионах земного шара.
  • Высокая надежность, защита от коротких замыканий и работы на холостом ходе, буферизация кратковременных перерывов во входном питании.
  • При использовании адаптера блока питания и питания через Ethernet (PoE) появляется выполнять резервированные цепи питания точки доступа.

  Технические данные

  Order number		6GK5791-2DC00-0AA0	6GK5791-2AC00-0AA0
  Product type designation		Power Supply PS791-2DC	Power Supply PS791-2AC
  Type of current supply		10 W, input: 12-24 V DC, output:18 V DC	10 W, input: 90 - 240 V AC, output: 18 V DC
  Electrical data Input
  Supply voltage at AC			100 ... 240 V
  Supply voltage 1 Rated value		12 V
  ● Supply voltage 1 rated value		9 ... 32 V
  ● Type of voltage 1 of the supply voltage		DC, safety extra-low voltage (SELV)
  Supply voltage 2 Rated value		24 V
  ● Supply voltage 2 rated value		9 ... 32 V
  ● Type of voltage 2 of the supply voltage		DC, safety extra-low voltage (SELV)
  Buffering time at rated output current in the event of power failure minimum		14,4	20 ms; 14,4
  Line frequency			45 ... 65 Hz
  Electrical data Output
  Output voltage at DC Rated value		18 V	18 V
  Supplied active power typical		14.4 W	14.4 W
  Electrical data Safety
  Operating resource protection class		VDE 0805, VDE 0100	VDE 0805, VDE 0100
  Interfaces
  Type of electrical connection
  ● at input		4-pole screw-type terminal for DC power	3-pole screw-type terminal for AC power
  ● at output		4 pin connector	4 pin connector
  Design, dimensions and weight
  Width		133 mm	133 mm
  Height		45 mm	45 mm
  Depth		30 mm	30 mm
  Net weight		0.223 kg	0.209 kg
  Permitted ambient conditions
  Ambient temperature
  ● during operation		-40 ... +70 °C	-40 ... +60 °C
  Protection class IP		IP65	IP65
  Standards, specifications, approvals
  Standard
  ● for safety from CSA and UL		EN 60950, UL 60950-1	EN 60950, UL 60950-1




  Технические данные

  Заказной номер	6GK5 791-2DC00-0AA0	6GK5 791-2AC00-0AA0
  Тип продукта
  Интерфейсы
  Входное напряжение
  Выходное напряжение
  Выходная мощность
  System disturbances
  Условия эксплуатации, хранения и транспортировки
  диапазон рабочих температур
  диапазон температур хранения и транспортировки
  относительная влажность
  Одобрения
  Device failure
  Частота переключений
  Степень защиты
  Габариты (Ш x В x Г) в мм
  Установка
  Масса
