  Антенна

  • Различные виды антенн, повышающих надежность радиосвязи и оптимизирующих прием радиосигналов в различных условиях
  • Работа в промышленных (IWLAN) и стандартных (IEEE 802.11) беспроводных сетях в диапазонах частот 2.4 и 5 ГГц со скоростью передачи данных до 54 Мбит/с
  • Простота установки благодаря наличию соединителя R-SMA и готовых соединительных кабелей;
    опциональное использование удлинительного кабеля
  • Все антенные кабели обладают стойкостью к горению и химическим воздействиям, не содержат кремния и галогенов

  Терминальное устройство TI795-1R

  • Терминальное устройство TI795-1R должно устанавливаться на свободный антенный разъем R-SMA всех модулей SCALANCE W-700, работающих с одной антенной

  Устройство молниезащиты LP798-1PRO

  • Устройство молниезащиты LP798-1PRO расширяет спектр возможных применений модулей радиосвязи вариантами с выносными наружными антеннами

  Общие свойства

  • Степень защиты IP65, устойчивость к воздействию влаги и пыли, расширенный диапазон рабочих температур, позволяющий использовать все компоненты на открытом воздухе
  • Полный набор принадлежностей для использования модулей SCALANCE W788-1PRO, SCALANCE W788-2PRO и SCALANCE W744-1PRO в различных условиях, в том числе, и с учетом национальных требований

  Область применения

  Различные виды антенн позволяют оптимизировать процессы передачи и приема данных через промышленные беспроводные сети IWLAN, расширять спектр возможных применений промышленной беспроводной связи. При заказе модулей SCALANCE W788-2PRO необходимо обратить внимание на то, что он поставляется без второй антенны. В зависимости от конкретных условий применения для обеспечения надежной радиосвязи может быть выбран и заказан соответствующий тип антенны.

  Направленные антенны находят применение для организации беспроводной связи на конвейерах, коридорах, установки беспроводных соединений "точка к точке" протяженностью до нескольких сот метров. Антенны кругового излучения имеют меньший радиус действия, но способны поддерживать связь с различными мобильными приборами, находящимися вокруг них. При необходимости антенны могут подключаться к модулям SCALANCE W-700 через соединительные кабели и удлинители. Антенны, устанавливаемые на открытом воздухе, должны комплектоваться устройствами молниезащиты.

  Замечание:
  Во всех соединительных кабелях происходит затухание сигналов, что отрицательно сказывается на работе беспроводной сети и должно учитываться при ее конфигурировании.

  Примеры применений:

  • Беспроводная связь с транспортными средствами;
    Высокая гибкость в выборе маршрутов передачи данных на транспортные средства
  • Мобильные приборы управления;
    Надежный мониторинг и управление процессом с мобильных приборов, поддерживающих обмен данными через IWLAN;
    Уменьшение количества приборов и систем человеко-машинного интерфейса, используемых на производственном предприятии.
  • Беспроводный доступ к приборам полевого уровня для их конфигурирования и диагностики, снижение затрат на создание соответствующих диспетчерских пунктов
  • Беспроводный обмен данными с сервисными службами из любой точки предприятия;
    Непосредственное выполнение измерений с передачей полученных результатов через IWLAN;
    Оптимизация производственных процессов и снижение количества ошибок за счет интерактивного получения необходимой информации на рабочих местах, расположенных в различных точках предприятия
  • Обмен данными с мобильными станциями (например, мобильными программируемыми контроллерами или приборами), машинами обслуживания складов, конвейерами, вращающимися машинами и т.д.
  • Беспроводное соединение сегментов сети Ethernet в случаях, требующих больших затрат на прокладку кабеля (например, при пересечении дорог, рек и т.д.)
  • Расширение инфраструктуры IWLAN на открытые участки пространства с обеспечением надежного обмена данными

  Дизайн

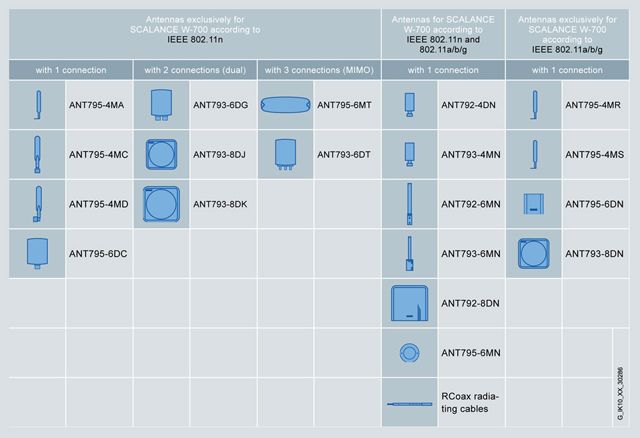

  Обзор IWLAN антенн

  Функции

  Различные типы антенн позволяют оптимизировать процессы обмена данными через радиоканалы, использовать беспроводные системы связи в промышленных условиях

  Антенны ANT795-6MR и ANT795-4MR



  Во время работы антенны кругового излучения создают электромагнитное излучение в круговой плоскости (360°) вокруг своей оси. Напряженность этого поля наиболее высока около самой антенны и снижается по мере удаления от нее. Полная ширина луча для обеих антенн равна 30º. Выше и ниже антенны излучение отсутствует. В зоне достижения полной ширины луча напряженность электромагнитного поля вдвое ниже, чем у самой антенны. Качество радиосвязи в этой зоне значительно снижается.

  Антенна ANT795-4MR монтируется непосредственно на корпус модуля SCALANCE W-700. Антенна ANT795-6MR предназначена для настенного или мачтового монтажа с подключением к SCALANCE W-700 через входящий в комплект поставки соединительный кабель.

  Антенна ANT793-8DR



  Направленная антенна формирует конусообразное электромагнитное поле (для большей ясности на рисунке антенна изображена в виде раструба). Наиболее сильное излучение создается вдоль оси этого конуса. Отклонение от оси конуса на угол более 10º практически исключает возможность установки радиосвязи. Именно поэтому такая антенна называется “направленной”.

  Антенна ANT793-8DR монтируется отдельно от модуля SCALANCE W-700 и подключается к последнему через входящий в комплект поставки соединительный кабель длиной 5 м.

  Антенные кабели

  Все антенные кабели снабжены соединителем R-SMA и отличаются малой величиной затухания сигнала для обеспечения качественной радиосвязи. Значительному расширению возможных областей применения систем беспроводной связи способствует:

  • стойкость к горению
  • низкий уровень выделения дыма при горении
  • отсутствие кремния
  • отсутствие галогенов
  • стойкость к коррозии

  Для повышения гибкости монтажа антенн дополнительно может использоваться удлинительный антенный кабель FRNC длиной 5м, оснащенный двумя R-SMA соединителями.

  Терминальное устройство TI795-1R

  Для обеспечения устойчивой и надежной беспроводной связи модули SCALANCEW-700 могут работать с различными типами антенн. Снижение воздействия неблагоприятных эффектов (например, эффектов отражения радиосигналов) достигается подключением к одному модулю двух антенн.

  Если модуль SCALANCEW-700 комплектуется только одной антенной (направленной антенной или из соображений снижения стоимости), то на интерфейс подключения второй антенны необходимо устанавливать терминальное устройство TI795-1R.

  Устройство молниезащиты LP798-1PRO

  Антенны, устанавливаемые на открытом воздухе, могут подвергаться ударам молнии. Для их защиты и защиты других коммуникационных компонентов необходимо использовать устройство LP798-1PRO.

  Интеграция



  SCALANCE W использует широкий диапазон аксессуаров для прямого подключения антены, монтажа в шкафы и элементы грозозащиты

  Могут быть использованы все антены с N-разъемом (папа).

  Особенности



  • Обеспечение надежной радиосвязи в промышленных условиях
  • Снижение затрат на построение беспроводной сети за счет передачи через ее каналы как критичных данных систем автоматизации (например, аварийных сообщений), так и обычных данных (сервис и диагностика)
  • Безопасность инвестиций, соответствие требованиям общепризнанного международного стандарта IEEE 802.11, работа в диапазонах частот 2.4 и 5 ГГц, наличие в комплекте поставки всех необходимых компонентов
  • Оптимизация вариантов применения модулей SCALANCE W-700 за счет использования:
    • направленных антенн для организации связи на протяженных технологических линиях и установки непосредственных соединений ("точка к точке") между сегментами сети Ethernet;
    • антенн кругового излучения для построения инфраструктуры беспроводной промышленной сети IWLAN
  • Рентабельный вариант организации связи с устройствами, расположенными в трудно доступных местах, или работающих в агрессивных средах

  Технические данные

  Order number		6GK5795-4MC00-0AA3	6GK5795-4MD00-0AA3	6GK5795-4MA00-0AA3	6GK5795-4MX00-0AA0
  Product type designation		Antenna ANT795-4MC	Antenna ANT795-4MD	Antenna ANT795-4MA	Antenna ANT795-4MX
  Wireless frequencies
  Type of mobile network is supported		WLAN	WLAN	WLAN	WLAN
  Operating frequency
  ● for WLAN in 2.4 GHz frequency band		2.4 ... 2.4835 GHz	2.4 ... 2.4835 GHz	2.4 ... 2.4835 GHz	2 ... 2.7 GHz
  ● for WLAN in 5 GHz frequency band 1		5.15 ... 5.35 GHz	5.15 ... 5.35 GHz	5.15 ... 5.35 GHz	4.9 ... 5.15 GHz
  ● for WLAN in 5 GHz frequency band 2		5.725 ... 5.85 GHz	5.725 ... 5.85 GHz	5.725 ... 5.85 GHz	5.15 ... 6 GHz
  Operating frequency					1575.42 MHz, 1700 MHz, 1800 MHz, 1900 MHz, 2100 MHz, 2200 MHz, 2600 MHz
  Electrical data
  Impedance		50 Ω	50 Ω	50 Ω	50 Ω
  Polarization		linear vertical	linear vertical	linear vertical	linear vertical
  Radiation characteristic		omnidirectional	omnidirectional	omnidirectional	omnidirectional
  Antenna gain compared to spherical radiator
  ● of the WLAN antenna in the 2.4 GHz frequency band		3 dB	3 dB	3 dB	2 dB
  ● of the WLAN antenna in the 5 GHz frequency band		5 dB	5 dB	5 dB	2.5 dB
  Standing wave ratio (VSWR) maximum		2	2	2	2
  Radiating angle of the antenna
  ● in the 2.4 GHz frequency band horizontal		360°	360°	360°	360°
  ● in the 5 GHz frequency band horizontal		360°	360°	360°	360°
  Number of electrical connections of the antenna		1	1	1	1
  Type of electrical connection of the antenna		N-Connector	N-Connector	R-SMA Connector	N-Connector
  Design of plug-in connection		male, straight	male, 90° angle	male, variable 0-90°	male, straight
  Angle of inclination downward maximum		0°	0°	0°	0°
  Transmit power maximum					10 W; at 25° ambient temperature
  Mechanical data
  Material
  ● of outer shell		Polycarbonate	Polycarbonate	Polycarbonate	ASA
  Permitted ambient conditions
  Ambient temperature
  ● during operation		-20 ... +65 °C	-20 ... +65 °C	-20 ... +65 °C	-40 ... +85 °C
  ● during storage		-20 ... +65 °C	-20 ... +65 °C	-20 ... +65 °C	-40 ... +85 °C
  ● during transport		-20 ... +65 °C	-20 ... +65 °C	-20 ... +65 °C	-40 ... +85 °C
  Protection class IP		IP65	IP65	IP30	IP68 / IP69K
  Shock resistance					according to EN61373, category1, class b (for railway carriage)
  Design, dimensions and weight
  Width		35 mm	35 mm	35 mm
  Height		160 mm	160 mm	160 mm	55 mm
  Depth		13 mm	13 mm	13 mm
  Diameter					22 mm
  Net weight		35 g	35 g	29 g	50 g
  Mounting type
  ● mast mounting		No	No	No
  ● wall mounting		No	No	No	No
  ● roof mounting		No	No	No	No
  ● directly on the device		Yes	Yes	Yes	Yes
  Product properties, functions, components general
  Product feature silicon-free		Yes	Yes	Yes	Yes
  Standards, specifications, approvals
  Certificate of suitability
  ● RoHS conformity		Yes	Yes	Yes	Yes
  ● Railway application in accordance with EN 50155					Yes
  ● Fire protection in accordance with EN 45545-2					Yes
  product conformity		UL 94-HB	UL 94-HB	UL 94-HB	UL 94-HB
  Wireless approval		Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen




  Order number		6GK5792-6MN00-0AA6	6GK5793-6MN00-0AA6	6GK5795-6MP00-0AA0	6GK5795-6MN10-0AA6	6GK5795-6MT00-0AA0
  Product type designation		Antenna ANT792-6MN	Antenna ANT793-6MN	Antenna ANT795-6MP	Antenna ANT795-6MN	Antenna ANT795-6MT
  Wireless frequencies
  Type of mobile network is supported		WLAN	WLAN	WLAN	WLAN	WLAN
  Operating frequency
  ● for WLAN in 2.4 GHz frequency band		2.4 ... 2.5 GHz		2.4 ... 2.5 GHz	2.4 ... 2.7 GHz	2.4 ... 2.69 GHz
  ● for WLAN in 5 GHz frequency band 1			5.15 ... 5.875 GHz	4.94 ... 5.925 GHz	3.4 ... 3.7 GHz	5.15 ... 5.35 GHz
  ● for WLAN in 5 GHz frequency band 2					4.9 ... 5.935 GHz	5.47 ... 5.935 GHz
  Electrical data
  Impedance		50 Ω	50 Ω	50 Ω	50 Ω	50 Ω
  Polarization		linear vertical	linear vertical	linear vertical	linear vertical	3 ports: linear vertical
  Radiation characteristic		omnidirectional	omnidirectional	omnidirectional	omnidirectional	omnidirectional
  Antenna gain compared to spherical radiator
  ● of the WLAN antenna in the 2.4 GHz frequency band		6 dB		5 dB	6 dB	5 dB
  ● of the WLAN antenna in the 5 GHz frequency band			5 dB	7 dB	8 dB	7 dB
  Standing wave ratio (VSWR) maximum		1.8	1.5	2	1.8	1.5
  Radiating angle of the antenna
  ● in the 2.4 GHz frequency band horizontal		360°		360°	360°	360°
  ● in the 2.4 GHz frequency band vertical		30°		25°
  ● in the 5 GHz frequency band horizontal			360°	360°	150°	360°
  ● in the 5 GHz frequency band vertical			25°	15°
  Opening angle Note				Note the antenna diagram regarding horizontal beam angle	Note the antenna diagram regarding horizontal beam angle
  Number of electrical connections of the antenna		1	1	1
  Type of electrical connection of the antenna		N-Connector	N-Connector	N-Connector	N-Connector	QMA Connector
  Design of plug-in connection		female	female	female	female	female
  Angle of inclination downward maximum		0°	0°	0°	0°	0°
  Crosstalk attenuation between the antenna connections						20 dB
  Transmit power maximum		25 W	6 W; at 25° ambient temperature		75 W; at 25° ambient temperature	10 W; at 25° ambient temperature
  Range with clear line of sight without disturbance		200 m; Remark: the distance can be much less and is depending on the space around, on the wireless standard in use, on the data rate and on the antenna installed on the partner station	200 m; Remark: the distance can be much less and is depending on the space around, on the wireless standard in use, on the data rate and on the antenna installed on the partner station		200 m; Remark: the distance can be much less and is depending on the space around, on the wireless standard in use, on the data rate and on the antenna installed on the partner station
  Mechanical data
  Material
  ● of outer shell		Glass fiber	Polypropylene	UV-resistant white plastic	Polycarbonate	Polycarbonate
  Permitted ambient conditions
  Ambient temperature
  ● during operation		-40 ... +80 °C	-45 ... +70 °C	-40 ... +80 °C	-40 ... +80 °C	-40 ... +85 °C
  ● during storage		-40 ... +80 °C	-45 ... +70 °C	-40 ... +80 °C	-40 ... +80 °C	-40 ... +85 °C
  ● during transport		-40 ... +80 °C	-45 ... +70 °C	-40 ... +80 °C	-40 ... +80 °C	-40 ... +85 °C
  Protection class IP		IP65	IP65	IP67	IP65	IP65
  Wind load maximum		3 N; at 160 km/h	3.9 N; at 160 km/h	19.6 N	10 N; at 160 km/h
  Resistance to salt-laden atmosphere conformity acc. to EN 60068-2-52				Yes; Severity 1
  Design, dimensions and weight
  Width		50 mm	16 mm	97 mm	86 mm	282 mm
  Height		370 mm	160 mm	367 mm; incl. bracket	43 mm	32 mm
  Depth		40 mm	16 mm	64 mm	86 mm	92 mm
  Diameter				28.6 mm
  Net weight		300 g	300 g	300 g	300 g	320 g
  Mounting type
  ● mast mounting		Yes	Yes	Yes	No	No
  ● wall mounting		Yes	Yes	Yes	Yes	Yes
  ● roof mounting		No	No	No	Yes	Yes
  ● directly on the device		No	No	No	No	No
  Product properties, functions, components general
  Product feature silicon-free		Yes	Yes	Yes	Yes	Yes
  Standards, specifications, approvals
  Certificate of suitability					Railway application in accordance with NF-F-16-101, NF-F-16-102
  Certificate of suitability
  ● RoHS conformity		Yes	Yes	Yes	Yes	Yes
  ● Railway application in accordance with EN 50155					Yes	Yes
  ● Fire protection in accordance with EN 45545-2					Yes	Yes
  product conformity		UL 94-HB	UL 94-HB	UL 94-HB	UL 94-V0	UL 94-V0
  Wireless approval		Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen




  Order number		6GK5795-6DC00-0AA0	6GK5793-6DG00-0AA0	6GK5793-6DT00-0AA0
  Product type designation		Antenna ANT795-6DC	Antenna ANT793-6DG	Antenna ANT793-6DT
  Wireless frequencies
  Type of mobile network is supported		WLAN	WLAN	WLAN
  Operating frequency
  ● for WLAN in 2.4 GHz frequency band		2.4 ... 2.5 GHz
  ● for WLAN in 5 GHz frequency band 1		5.15 ... 5.875 GHz	5.15 ... 5.875 GHz	5.15 ... 5.875 GHz
  Electrical data
  Impedance		50 Ω	50 Ω	50 Ω
  Polarization		linear vertical	dual linear +/- 45° slant	3 ports: vertical, +/- 45° slant
  Radiation characteristic		directional	directional	directional
  Antenna gain compared to spherical radiator
  ● of the WLAN antenna in the 2.4 GHz frequency band		9 dB
  ● of the WLAN antenna in the 5 GHz frequency band		9 dB	9 dB	8 dB
  Standing wave ratio (VSWR) maximum		2	2	1.7
  Radiating angle of the antenna
  ● in the 2.4 GHz frequency band horizontal		75°
  ● in the 2.4 GHz frequency band vertical		55°
  ● in the 5 GHz frequency band horizontal		55°	70°	65°
  ● in the 5 GHz frequency band vertical		55°	60°	65°
  Number of electrical connections of the antenna			2	3
  Type of electrical connection of the antenna		N-Connector	N-Connector	QMA Connector
  Design of plug-in connection		female	female	female
  Angle of inclination downward maximum		0°	0°	0°
  Crosstalk attenuation between the antenna connections		25 dB	20 dB	17 dB
  Front-to-back ratio		15 dB	20 dB
  Transmit power maximum		10 W; at 25° ambient temperature	10 W; at 25° ambient temperature	2 W; at 25° ambient temperature
  Mechanical data
  Material
  ● of outer shell		Lexan EXL 9330	Lexan EXL 9330	Lexan EXL 9330
  Permitted ambient conditions
  Ambient temperature
  ● during operation		-40 ... +80 °C	-40 ... +80 °C	-40 ... +85 °C
  ● during storage		-40 ... +80 °C	-40 ... +80 °C	-40 ... +85 °C
  ● during transport		-40 ... +80 °C	-40 ... +80 °C	-40 ... +85 °C
  Protection class IP		IP66 / 67	IP66 / 67	IP66 / 67
  Wind load maximum		15 N; at 160 km/h	15 N; frontal at 160 km/h	15 N; frontal at 160 km/h
  Design, dimensions and weight
  Width		80 mm	80 mm	80 mm
  Height		101 mm	101 mm	101 mm
  Depth		35 mm	35 mm	35 mm
  Net weight		110 g	110 g	270 g
  Mounting type
  ● mast mounting		Yes	Yes	Yes
  ● wall mounting		Yes	Yes	Yes
  ● roof mounting		No	No	No
  ● directly on the device		No	No	No
  Product properties, functions, components general
  Product feature silicon-free		Yes
  Standards, specifications, approvals
  Certificate of suitability
  ● RoHS conformity		Yes	Yes	Yes
  ● Railway application in accordance with EN 50155		Yes	Yes	Yes
  ● Fire protection in accordance with EN 45545-2		Yes	Yes	Yes
  product conformity		UL 94-V0		UL 94-V0, UL 746C F1
  Wireless approval		Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen




  Order number		6GK5792-8DN00-0AA6	6GK5793-8DJ00-0AA0	6GK5793-8DK00-0AA0	6GK5793-8DP00-0AA0	6GK5793-8DL00-0AA0
  Product type designation		Antenna ANT792-8DN	Antenna ANT793-8DJ	Antenna ANT793-8DK	Antenna ANT793-8DP	Antenna ANT793-8DL
  Wireless frequencies
  Type of mobile network is supported		WLAN	WLAN	WLAN	WLAN	WLAN
  Operating frequency
  ● for WLAN in 2.4 GHz frequency band		2.4 ... 2.7 GHz
  ● for WLAN in 5 GHz frequency band 1			5.25 ... 5.875 GHz	5.15 ... 5.875 GHz	4.9 ... 5.35 GHz	4.9 ... 5.9 GHz
  Electrical data
  Impedance		50 Ω	50 Ω	50 Ω	50 Ω	50 Ω
  Polarization		linear vertical	dual linear vertical-horizontal	dual linear vertical-horizontal	linear vertical	dual linear vertical-horizontal
  Radiation characteristic		directional	directional	directional	directional	directional
  Antenna gain compared to spherical radiator
  ● of the WLAN antenna in the 2.4 GHz frequency band		14 dB
  ● of the WLAN antenna in the 5 GHz frequency band			18 dB	23 dB	13.5 dB	14 dB
  Standing wave ratio (VSWR) maximum		1.5	1.7	1.7	1.5	2.5
  Radiating angle of the antenna
  ● in the 2.4 GHz frequency band horizontal		35°
  ● in the 2.4 GHz frequency band vertical		30°
  ● in the 5 GHz frequency band horizontal			17°	9°	40°	30°
  ● in the 5 GHz frequency band vertical			17°	9°	35°	30°
  Opening angle Note						Note antenna diagram
  Number of electrical connections of the antenna		1	2	2	1	2
  Type of electrical connection of the antenna		N-Connector	N-Connector	N-Connector	N-Connector	N-Connector
  Design of plug-in connection		female	female	female	female	female
  Angle of inclination downward maximum		0°	0°	0°	0°
  Crosstalk attenuation between the antenna connections			30 dB	40 dB		19 dB
  Front-to-back ratio		20 dB	30 dB	35 dB	20 dB	35 dB
  Transmit power maximum		75 W; at 25° ambient temperature	6 W; at 25° ambient temperature	6 W; at 25° ambient temperature	10 W; at 25° ambient temperature
  Range with clear line of sight without disturbance		1 000 m; Remark: the distance can be much less and is depending on the space around, on the wireless standard in use, on the data rate and on the antenna installed on the partner station
  Mechanical data
  Material
  ● of outer shell		ASA	Polycarbonate / aluminum	Polycarbonate	Lexan EXL 9330	ASA
  Permitted ambient conditions
  Ambient temperature
  ● during operation		-40 ... +80 °C	-45 ... +70 °C	-45 ... +70 °C	-40 ... +80 °C	-40 ... +70 °C
  ● during storage		-40 ... +80 °C	-45 ... +70 °C	-45 ... +70 °C	-40 ... +80 °C	-40 ... +70 °C
  ● during transport		-40 ... +80 °C	-45 ... +70 °C	-45 ... +70 °C	-40 ... +80 °C	-40 ... +70 °C
  Protection class IP		IP23	IP67	IP67	IP66 / 67	IP66
  Wind load maximum		57 N; at 160 km/h	104 N; frontal at 220 km/h	389 N; frontal at 220 km/h	15 N; frontal at 160 km/h	suitable for wind speeds up to 200 km/h
  Design, dimensions and weight
  Width		200 mm	190 mm	371 mm	80 mm	100 mm
  Height		200 mm	190 mm	371 mm	101 mm	283 mm; incl. bracket
  Depth		43 mm	30.5 mm	40 mm	35 mm	40 mm
  Net weight		500 g	700 g	2.5 kg	110 g	520 g
  Mounting type
  ● mast mounting		Yes	Yes	Yes	Yes	No
  ● flat-roof mounting						No
  ● wall mounting		Yes	Yes	Yes	Yes	Yes
  ● roof mounting		No	No	No	No	Yes
  ● directly on the device		No	No	No	No	No
  Product properties, functions, components general
  Product feature silicon-free		Yes			Yes	Yes
  Standards, specifications, approvals
  Certificate of suitability
  ● RoHS conformity		Yes	Yes	Yes	Yes	Yes
  ● Railway application in accordance with EN 50124-1						Yes
  ● Railway application in accordance with EN 50155					Yes	Yes
  ● Fire protection in accordance with EN 45545-2					Yes	Yes
  product conformity			UL 94-HB		UL 94-V0
  Wireless approval		Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen




  Order number		6GK5792-4DN00-0AA6	6GK5793-4MN00-0AA6
  Product type designation		RCoax Antenna ANT792-4DN	RCoax Antenna ANT793-4MN
  Wireless frequencies
  Type of mobile network is supported		WLAN	WLAN
  Operating frequency
  ● for WLAN in 2.4 GHz frequency band		2.4 ... 2.4835 GHz
  ● for WLAN in 5 GHz frequency band 1			5.15 ... 5.85 GHz
  Electrical data
  Impedance		50 Ω	50 Ω
  Polarization		circular, clockwise	vertical (lambda 5/8 characteristic)
  Radiation characteristic		directional	omnidirectional
  Antenna gain compared to spherical radiator
  ● of the WLAN antenna in the 2.4 GHz frequency band		4 dB
  ● of the WLAN antenna in the 5 GHz frequency band			6 dB
  Standing wave ratio (VSWR) maximum		1.8	2
  Radiating angle of the antenna
  ● in the 2.4 GHz frequency band horizontal		90°
  ● in the 5 GHz frequency band horizontal			360°
  ● in the 5 GHz frequency band vertical			40°
  Number of electrical connections of the antenna		1	1
  Type of electrical connection of the antenna		N-Connector	N-Connector
  Design of plug-in connection		female	female
  Angle of inclination downward maximum		0°	0°
  Front-to-back ratio		2.5 dB
  Transmit power maximum		1 W	1 W
  Mechanical data
  Material
  ● of outer shell		Polycarbonate	Polycarbonate
  Permitted ambient conditions
  Ambient temperature
  ● during operation		-40 ... +70 °C	-40 ... +70 °C
  ● during storage		-40 ... +70 °C	-40 ... +70 °C
  ● during transport		-40 ... +70 °C	-40 ... +70 °C
  Protection class IP		IP65	IP65
  Design, dimensions and weight
  Height		78.7 mm	78.7 mm
  Diameter		30 mm	30 mm
  Net weight		114 g	65 g
  Product properties, functions, components general
  Product feature silicon-free		Yes	Yes
  Standards, specifications, approvals
  Certificate of suitability
  ● RoHS conformity		Yes	Yes
  product conformity		UL 94-V1	UL 94-V1
  Wireless approval		Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen




  Дальнейшая информация

  Замечание:
  Вы можете заказать дополнительные компоненты для кабелей SIMATIC NET в Вашем представительстве фирмы Siemens. Технические вопросы по данной теме Вы можете запросить:
  J. Hertlein A&D SE PS
  Тел. +49 (0)911/750 44 65
  Факс +49 ( 0911/750 99 91
  E-mail: juergen.hertlein@siemens.com
