Коаксиальный кабель RCoax

Заказные данные
(2)
Аксессуары
(9)

Волновой коаксиальный кабель RCoax позволяет получать надежную радиосвязь в зонах, в которых установка обычных антенн связана с большими затратами.

Коаксиальный кабель RCoax

Прочный, легко монтируемый кабель;
кабель может монтироваться персоналом, не имеющим специальной подготовки, в зонах, проблематичных для использования радио связи.
Управляемое радиополе создается вокруг кабеля, что позволяет использовать радиосвязь в туннелях, каналах, на транспортных средствах.
Широкополосный кабель, дополняющий спектр IWLAN компонентов SIMATIC NET, отвечающих требованиям стандартов IEEE 802.11b/g и IEEE 802.11и работающих в диапазонах частот 2.4 ГГц и 5 ГГц
Станции внутренней установки на основе модулей SCALANCE W 788-1pro с Rcoax кабелем длиной до 200 м
Мобильные станции на основе модулей SCALANCE W 744-1pro с антенной, оптимизированной для конкретных применений

Область применения

В установках, где трудно использовать стандартную технологию радиосвязи (например, в туннелях, каналах, лифтовых шахтах), где необходимо получить ограниченную подвижность аппаратуры при обеспечении надежного обмена данными, где необходимо обеспечить бесконтактный обмен данными с аппаратурой, движущейся со скоростью до 100 км/час (пониженная скорость передачи данных).
В установках, предъявляющих требования к наличию управляемого генерирования радиоволн ограниченной мощности и обеспечению защищенного обмена данными. В современных производственных зонах, где радиосвязь используется для управления производством и требуется управление частотами передачи и мощностью излучения.
Кабель RCoax может использоваться для автоматизации конвейеров, роботов, рельсового транспорта (рельсовые конвейеры, AGV системы), организации надежной радиосвязи в промышленных помещениях, не зависящей от погодных условий.
В отличие от систем со скользящими контактами системы радиосвязи работают без искрения, поэтому RCoax кабелем могут комплектоваться рельсовые транспортные средства, работающие в зонах повышенной опасности.

Примеры применений

Подъемные краны
Штабелеры
Линии подачи
Троллеи замены инструмента
Роботы
Железнодорожные станции
Метрополитен
Железнодорожные вагоны
Монорельсовые конвейеры
Лифты
Театральные сцены

Ситемное решение с RCoax кабелем для подвесного конвеера

Дизайн

RCoax - это коаксиальный кабель с тщательно нанесенными отверстиями на внешнем проводнике. Через эти отверстия по всей длине кабеля обеспечивается свободное распространение радиоволн в обоих направлениях.

Расстояние между подвижным прибором и RCoax кабелем может колебаться в пределах от нескольких сантиметров (например, в монорельсовых конвейерах) до 10 м (например, в каналах и туннелях). Реальные отклонения движущихся приборов от указанных расстояний могут изменяться в пределах от 50% до 200%. Например, при типовом удалении от RCoax кабеля в 10 см, прибор может перемещаться в зонах от 5 до 20 см от кабеля. Условия обмена данными и монтажа могут быть оптимизированы за счет использования кабелей различных типов на сетевых станциях.

Одна точка доступа на основе модуля SCALANCE W 788-1pro может комплектоваться кабелем длиной до 200 м. (Замечание: процесс затухания сигнала в кабеле аналогичен затуханию сигналов в воздухе, поэтому точки доступа должны размещаться равномерно вдоль зоны радио охвата). Если точка доступа размещается в середине 200 м сегмента, то она сможет обеспечивать связь на 100 м вправо и на 100 м влево от себя. Сегменты RCoax кабеля могут связываться между собой или монтироваться с разрывами. Во время движения мобильные станции автоматически переключаются с одной точки доступа на другую в соответствии с принципами работы радиосетей WLAN без перерывов в обмене данными.

Мобильные станции комплектуются модулями SCALANCE W 744-1pro, который обеспечивает возможность обмена данными с точками доступа в диапазонах частот 2.4 ГГц (IEEE 802.11b/g) и 5 ГГц (IEEE 802.11a) со скоростью до 54 Мбит/с.

RCoax кабель выпускается в химически стойкой оболочке, не содержит галогенов и кремния, способен работать в диапазоне температур от -40 до +85°C, что существенно расширяет сферы возможного применения беспроводных систем связи.

Интеграция

Коммуникация PROFINET IO через IWLAN RCoax систему с подключением к Industrial Ethernet

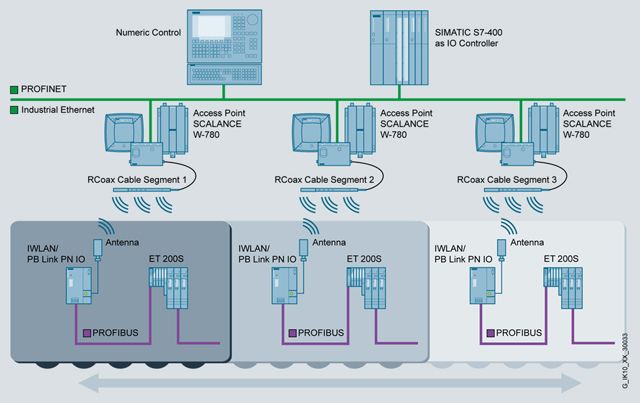

Коммуникация PROFINET IO через IWLAN RCoax систему с подключением к PROFIBUS

Особенности

Установка надежного обмена данными в зонах, проблематичных для использования радиосвязи
Управляемое формирование радиоволн
Минимальное генерирование помехи низкий уровень наводок благодаря использованию передачи низкой мощности
Снижение затрат при замене систем связи со скользящими контактами или гибкими кабелями
Высокая гибкость предлагаемых решений
Снижение уровня генерируемых помех по сравнению с системами связи со скользящими контактами

Технические данные

Order number	6XV1875-2A	6XV1875-2D
Product type designation	IWLAN RCoax Cable 2 GHz	IWLAN RCoax Cable 5 GHz
Suitability for operation	Suspended monorails, cranes, stacker cranes, or similar	Suspended monorails, cranes, stacker cranes, or similar
Wireless frequencies
Operating frequency
● for WLAN in 2.4 GHz frequency band	2.4 ... 2.485 GHz
● for WLAN in 5 GHz frequency band 1		5.15 ... 5.85 GHz
Electrical data
Impedance	50 Ω	50 Ω
Damping ratio per length
● at 2.4 GHz with cable mounted 10 mm above concrete at 20 °C	0.15 dB/m
● at 2.4 GHz with cable mounted 15 mm above aluminum rail at 20 °C	0.17 dB/m
● at 5.15 GHz with cable mounted 10 mm above concrete at 20 °C		0.23 dB/m
● at 5.15 GHz with cable mounted 15 mm above aluminum rail at 20 °C		0.24 dB/m
● at 5.85 GHz with cable mounted 10 mm above concrete at 20 °C		0.24 dB/m
● at 5.85 GHz with cable mounted 15 mm above aluminum rail at 20 °C		0.27 dB/m
Coupling attenuation
● at 2.4 GHz at 20 °C	35 dB
● at 5.15 GHz at 20 °C		42 dB
● at 5.85 GHz at 20 °C		40 dB
● Note	c(50) for distance of 10 cm between antenna and cable	c(50) for distance of 10 cm between antenna and cable
Capacity per length	76 pF/m	76 pF/m
DC resistance per length
● of inner conductor at 20 °C	1.48 Ω/km	1.48 Ω/km
● of coaxial outer conductor at 20 °C	2.8 Ω/km	2.8 Ω/km
Relative speed	88 %	88 %
Mechanical data
Outer diameter
● of inner conductor	4.8 mm	4.8 mm
● of dielectric	12.4 mm	12.4 mm
● of cable sheath	15.5 mm	15.5 mm
Thickness of cable sheath	1.3 mm	1.3 mm
Material
● of inner conductor	Copper clad aluminum	Copper clad aluminum
● of dielectric	Polyethylene foam	Polyethylene foam
● of coaxial outer conductor	Overlapping copper foil with the slot groups bonded to cable jacket	Overlapping copper foil with the slot groups bonded to cable jacket
● of cable sheath	Halogen-free polyolefine AM3	Halogen-free polyolefine AM3
Color of cable sheath	pastel turquoise	pastel turquoise
Bending radius
● with single bend minimum permissible	200 mm	200 mm
Number of bending cycles	1	1
Tensile load maximum	1 100 N	1 100 N
Weight per length	0.232 kg/m	0.232 kg/m
Mounting distance
● recommended	0.5 m	0.5 m
Permitted ambient conditions
Ambient temperature
● during operation	-40 ... +85 °C	-40 ... +85 °C
● during storage	-70 ... +85 °C	-70 ... +85 °C
● during installation	-25 ... +60 °C	-25 ... +60 °C
Standards, specifications, approvals
Standard
● for behavior in fire: corrosive gas emission	IEC 60754-2	IEC 60754-2
● for behavior in fire: smoke emission	IEC 60332-1 and IEC 60332-3 Cat. C	IEC 60332-1 and IEC 60332-3 Cat. C
● for behavior in fire: flame resistance	IEC 61034	IEC 61034
Certificate of suitability
● UL approval	Yes	Yes
Wireless approval	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen	Current national approvals can be found on the Internet under www.siemens.com/funkzulassungen

Дальнейшая информация

Одобрения:

Текущий перечень одобрений на использование беспроводных сетей можно найти по ссылке:
http://www.siemens.com/simatic-net/ik-info

Конфигуратор для выбора компонентов SIMATIC NET можно найти по ссылке:
http://www.siemens.de/snst
