  Информационные материалы

  Зажимы для всех применений

  Насколько разнообразны требования в установках, настолько многообразны и присоединения.

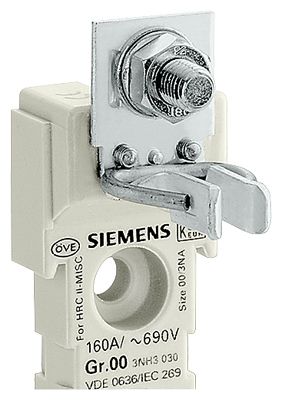

  Плоский зажим с винтом
  Плоский зажим предназначен для подключения шин или кабельных наконечников. Он имеет фиксацию от проворота винта с уплотнительной и пружинной шайбой и гайкой. При затягивании гайки необходимо соблюдать момент затяжки из−за значительного влияния рычага.

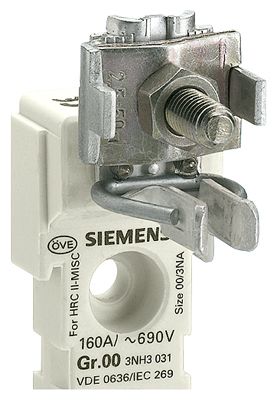

  Двойное присоединение к шине
  Это присоединение отличается от плоских зажимов тем, что над и под плоским зажимом может располагаться по одной сборной шине

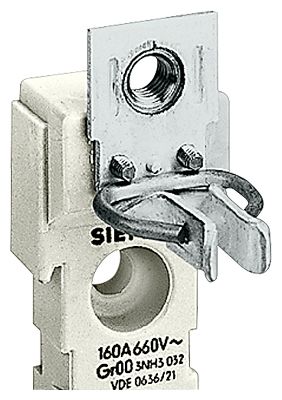

  Плоский зажим с гайкой
  В случае плоского зажима с гайкой гайка соединена с внешним выводом с фиксацией от проворота. При затягивании гайки
  необходимо соблюдать момент затяжки из−за значительного влияния рычага.

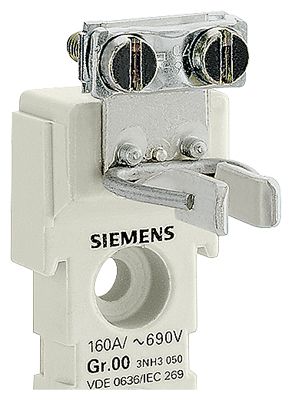

  Втычные зажимы
  Втычной зажим предназначен для соединения двух проводников.

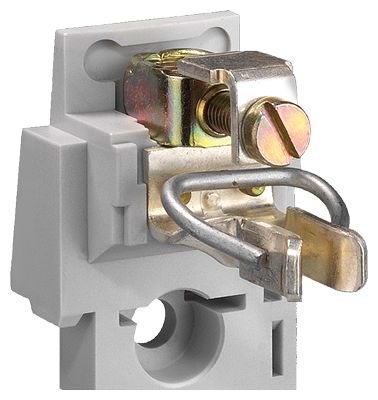

  Рамочный зажим
  Современная техника клеммных соединений для эффективного и надежного монтажа..

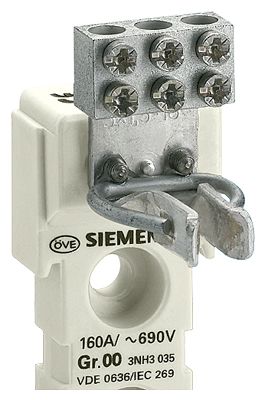

  Клеммная колодка
  К клеммной колодке можно подключить до трех проводников





  Присоединение хомутами
  К присоединению хомутами можно подключить один проводник.



  Особенности

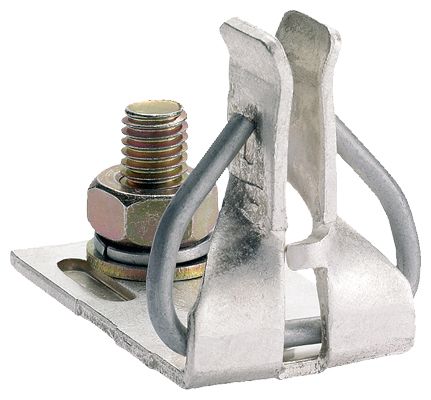

  • Лирообразный контакт фирмы Siemens
    Лирообразный контакт с серебрением предлагает контактному ножу предохранительной вставки NH широкую поверхность
    прилегания. Это уменьшает теплопередачу, и тем самым снижает оксидирование. Мощности потерь снижаются. К тому
    же широкая поверхность прилегания облегчает замену предохранительных вставок NH. Зажимается контакт пружинной шайбой. Эта пружинная шайба механически оцинкована. За счет этого исключается появление водородного охрупчивания. Контакт остается стойким к старению и не происходит опасное выгорание контактов. Это значительный вклад в безопасность в работе.
