Предохранители DIAZED, установочная глубина 85 мм
- Заказные данные (85)
- Информационные материалы
Информационные материалы

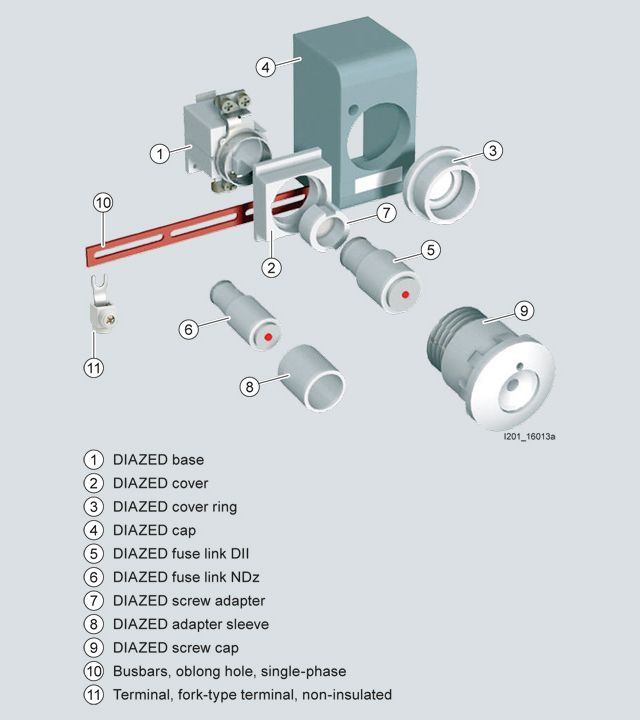

Система конструктивных элементов DIAZED
Тщательно согласованная система конструктивных элементов позволяет реализовать любую комбинацию компонентов, и тем самым удовлетворяет всем разнообразным требованиям и привычкам пользователей.
Система отличается высокой надёжностью в эксплуатации. Монтаж цоколей осуществляется в распределительных щитах согласно DIN 43880, а в шкафах комплектных распределительных устройств они устанавливаются на монтажную рейку в соответствии с EN 50021. Имеются также цоколи, которые предусмотрены исключительно для крепления винтами.
Специальная сборная шина с продольными отверстиями,
рассчитанная на нагрузку до 80 A, облегчает подгонку при монтаже.
Навесная система EZR
Особенностью системы является мощная навесная система EZR для крепления винтами.
Специальные сборные шины, согласованные с навесными цоколями, при односторонней подаче питания можно нагружать до 150 A.
Правильный подвод питания
Подвод питания ко всем Всем цоколям NEOZED необходимо осуществлять снизу, с тем чтобы при вынимании предохранительной вставки кольцо с резьбой не находилось под напряжением.
Надежность контактов
Для создания надежного контакта в цоколе DIAZED необходимо обязательно использовать калибрующие основания DIAZED.
Виды присоединения
B= хомут
K= контактный винт
S= скоба с зажимом
Систематика обозначений
Общепринятое обозначение означает, например, „BS“ = :
1−я буква: хомут, ввод, клемма снизу
2−я буква: скоба с зажимом, вывод, клемма сверху
Особенности
Система предохранителей DIAZED - отлично сконструированная модульная система, компоненты которой могут быть скомбинированны любым способом чтобы соответствовать различным требованиям и способствовать различным методам монтажа.
Дальнейшая информация

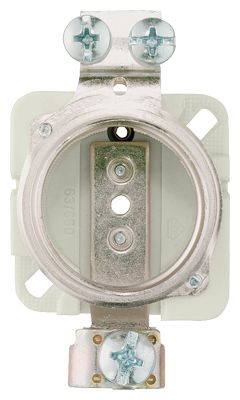

Цоколь DIII с клеммами BS

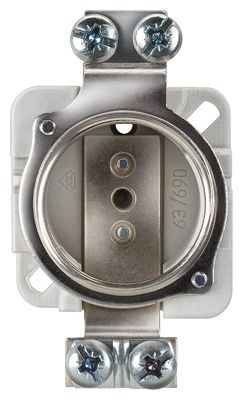

Цоколь NDZ с клеммами KK

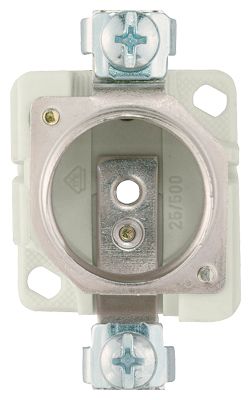

Цоколь DII с клеммами BB

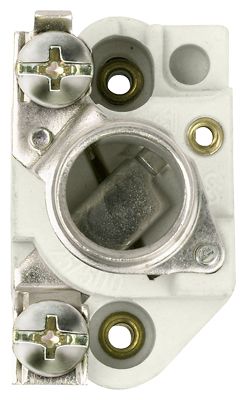

Цоколь DII с клеммами SS
