  Система предохранителей NEOZED

  Правильный подвод питания

  Все цоколи NEOZED необходимо запитывать снизу, с тем чтобы при вынимании предохранительной вставки кольцо с резьбой не находилось под напряжением.

  Виды присоединения

  Клеммы цоколей NEOZED выполнены в различных вариантах, чтобы максимально удовлетворять требования пользователя.

  Клеммы

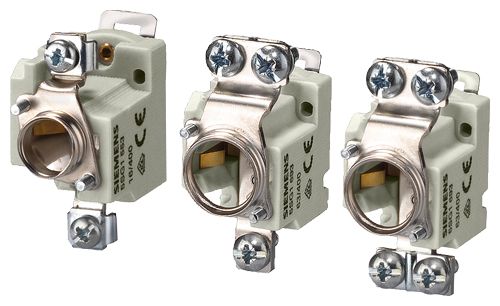

  Клеммы цоколей NEOZED бывают в следующих комбинациях:

  KK, SS, KS, BB и R.

  Принятое на рынке обозначение означает, например, “KS”= :

  Первая буква:
  контактный винт, ввод клемма снизу

  Вторая буква:
  скоба с зажимом, вывод клемма сверху

  Функциональность

  Разъединители нагрузки MINIZED принадлежат к семейству предохранителей NEOZED. При выключении они полностью размыкают фазу на вводе и выводе разъединителя нагрузки. Устройства предназначены для использования предохранительных вставок NEOZED.
  Механическая блокировка препятствует включению неправильно установленных предохранительных вставок
  NEOZED. Включение возможно только в том случае, если плавкие вставки предохранителей NEOZED ввернуты или вставлены
  надлежащим образом.

  Линейка продуктов

  • MINIZED выключатель-разъединитель D01, выдвижное исполнение, 55 mm установочная глубина
  • MINIZED выключатель-разъединитель D02, выдвижное исполнение, 55 mm установочная глубина
  • MINIZED выключатель-разъединитель D02, выдвижное исполнение, 70 mm установочная глубина

  Универсальное применение

  Разъединители нагрузки MINIZED D02 могут принимать как предохранительные вставки D02, так и предохранительные вставки
  D01. При использовании предохранительных вставок D01, в зависимости от исполнения, применяются различные варианты:
  либо в резьбовую крышку помещается специальная фиксирующая пружина, либо в выдвигающуюся часть вставляется переходник.

  Ошиновка

  У разъединителей нагрузки MINIZED D02 вводные и выводные зажимы одинаковы и могут подключаться к сборным шинам. Подвод питания и/или ошиновка может осуществляться по выбору снизу либо сверху.

  Особенности



  MINIZED выключатель-разъединитель

  • Видимое и ясное подключение проводников, которое может быть легко проверено. Это облегчает ввод кабеля и экономит время
  • Выдвижное исполнение для безопасной замены плавких вставок в обесточенном состоянии. Это обеспечивает повышенную защиту
  • Ввод может быть осуществлен как сверху так и снизу. Этим достигается гибкость применения



  NEOZED предохранители-выключатели нагрузки

  • Выдвижное исполнение для безопасной замены плавких вставок в обесточенном состоянии. Это обеспечивает повышенную защиту
  • Экстремально узкая конструкция. Один модуль на полюс. Это сохраняет пространство и стоимость.





  NEOZED основания сделанные из литого пластика

  • Видимое и ясное подключение проводников, которое может быть легко проверено. Это облегчает ввод кабеля и экономит время
  • Два типа с различными видами клемм предлагают расширенные опции применения





  NEOZED цоколи изготовленные из керамики

  • Эти цоколи самые широкоиспользуемые устройства для применения с плавкими вставками NEOZED. Стоимостная эффективность вне конкуренции.



  Дальнейшая информация



  Цоколи D01 с клеммами BB

  • Ввод, хомут B
  • Вывод, хомут B

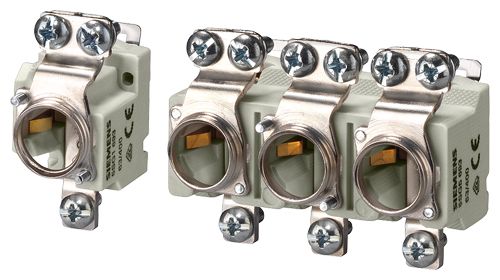

  Цоколи D02 с клеммами KS

  • Ввод, контактный винт K
  • Вывод, скоба с зажимом S

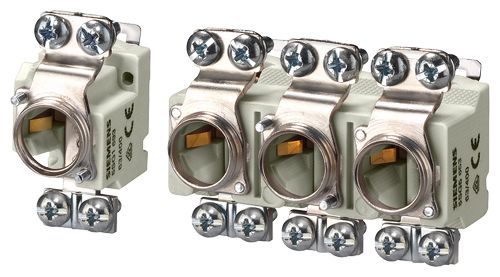

  Цоколи D02 с клеммами SS

  • Ввод, скоба с зажимом S
  • Вывод, скоба с зажимом S
