Принадлежности для шинной системы

• Заказные данные
  (34)
• Информационные материалы

  Информационные материалы

  Изолированные 3-х фазные системы сборных шин

  Для питания нескольких силовых автоматических выключателей 3RV1 типоразмеров SOO, SO и S2 используются трехфазные сборные шины.
  С помощью шин  можно подсоединять от 2 до 5 выключателей. Однако путем подключения контактных лепестков другой шины (с поворотом на 180°) под зажимы последнего выключателя возможно любое удлинение.
  Совместное подключение к зажимам силовых автоматических выключателей разных типоразмеров из-за разных присоединительных размеров невозможно. Для соединения трехфазных сборных шин для выключателей типоразмера SO к шинам для выключателей типоразмера SOO предлагаются соответствующие соединительные элементы.
  Шины с увеличенными монтажными интервалами дают возможность применения силовых автоматических выключателей с принадлежностями, монтируемыми сбоку.

  Питание осуществляется через соответствующие питающие зажимы.
  Трехфазные системы сборных шин защищены от прикосновения. Они рассчитаны на нагрузку коротким замыканием, которое может произойти на выходной стороне подключенного силового автоматического выключателя.

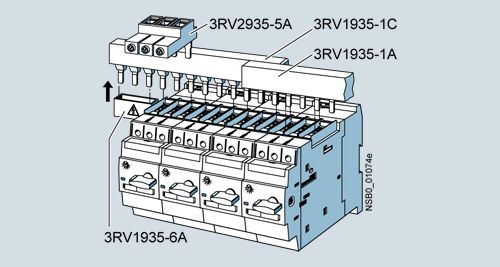

  3-х фазная система сборных шин, типоразмер S2

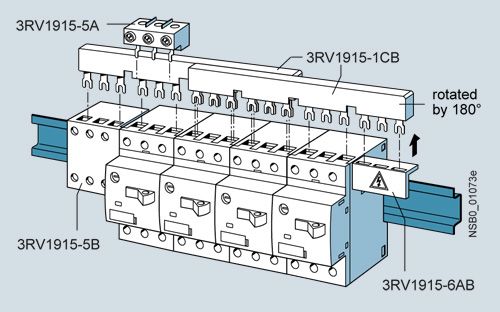

  3-х фазная система сборных шин, типоразмер S00

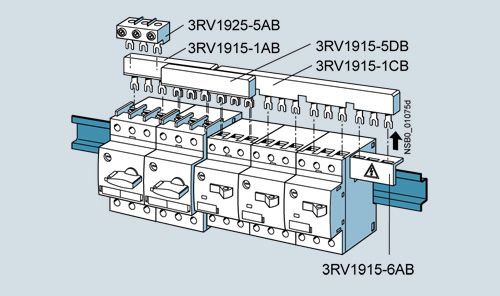

  3-х фазная система сборных шин, пример комбинирования типоразмеров S00 и S0



  Адаптеры для сборных шин

  Для компактного монтажа силовых автоматических выключателей и для быстрого создания недорогих схем питания выключатели устанавливаются с помощью адаптеров прямо на системы сборных шин с межцентровыми расстояниями 40 мм и 60 мм.
  Адаптеры сборных шин для систем с межцентровым расстоянием 40 мм пригодны для медных шин шириной от 12 до 15 мм, адаптеры с межцентровым рассто-янием 60 мм -для медных шин шириной от 12 до 30 мм. Толщина шин может быть от 4 до 5 мм или 10мм


  Выключатели крепятся защелками на адаптерах и подключаются на стороне входа. Затем этот подготовленный узел насаживается на системы сборных шин и механически и электрически соединяется с ними.

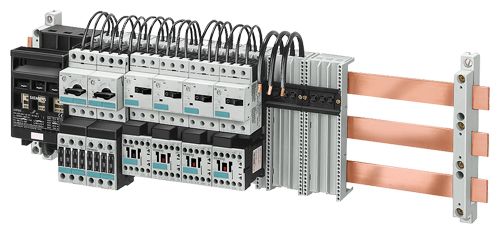

  Силовой автоматический выключатель SIRIUS и фидерные сборки с адаптерами, закрепленные защелками на сборных шинах
