Автоматические выключатели SIRIUS 3RV2 до 40 A
- Информационные материалы
Информационные материалы
На рисунке показан автоматический выключатель SIRIUS 3RV2 с универсальными монтируемыми принадлежностями.
Монтируемые принадлежности для автоматических выключателей 3RV2

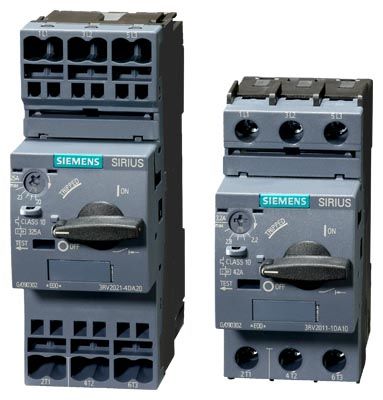

Автоматическиие выключатели: с пружинными клеммами типоразмера S0 (слева) , с винтовыми клеммами типоразмера S00 (справа)
Новые компактные токоограничивающие автоматические выключатели для защиты электродвигателей SIRIUS 3RV2 оптимизированы для фидеров нагрузки. Основное применение - коммутация и защита стандартных 3-фазных электродвигателей до 18.5 кВт при 400 В AC (есть так же исполнения аппаратов для защиты других нагрузок, например, трансформаторов, или для контроля предохранителей. При симметричной нагрузке аппараты могут применяться для защитаы линий до 40А).
Исполнение
Автоматические выключатели доступны в 2-х типоразмерах:
- Типоразмер S00, ширина - 45 mm, макс. ном. раб. ток - 16 A, защита электродвигателей до 7.5 кВт при 400В.
- Типоразмер S0, ширина - 45 mm, макс. ном. раб. ток - 40 A, защита электродвигателей до 18.5 кВт при 400В.
"Повышенная безопасность" (тип защиты EEx е в соответствии с ATEX, директива 94/9/EC)
Автоматические выключатели 3RV20 применимы для защиты от перегрузки двигателей во взрывозащищенном исполнении ( "повышенная безопасность", тип защиты - EEx e).
Получен сертификат типовых испытаний EC для категории (2)G/D.
Дополнительная информация - по запросу.
Область применения
Условия эксплуатации
Автоматические выключатели 3RV2 применимы внутри помещений при нормальных климатических условиях (отсутствие пыли, едких паров, взрывоопасных газов). Если аппараты планируется использовать в пыльных или влажных помещениях, их необходимо устанавливать в специальные защитные корпуса.
Автоматические выключатели 3RV2 могут подключаться к силовой сети сверху и снизу.
Допустимая температура окружающей среды, коммутационные стойкости, токи срабатывания и другие параметры могут быть найдены в технических характеристиках аппаратов (см. http://www.siemens.de/lowvoltage/support).
Автоматические выключатели 3RV2 могут применяться в IT сетях. В этом случае должна приниматься во внимание отключающая способность аппаратов для IT сетей.
Рабочие и пусковые токи могут отличаться даже у электродвигателей с одинаковой номинальной мощностью. Аппараты защиты должны подбираться по рабочему току потребителей. Это примениемо и для аппаратов защиты трансформаторов.
Область применения
Автоматические выключатели 3RV2 могут использоваться:
- Для защиты электродвигателей от перегрузки и токов короткого замыкания
- Для защиты электродвигателей с функцией реле перегрузки
- Для защиты линий (при симметричной нагрузке)
- Для защиты от токов КЗ пусковых сборок
- Для защиты трансформаторов
- Как главные или АВАРИЙНЫЕ выключатели
- В IT сетях
- Для коммутации цепей постоянного тока
- Для защиты потребителей во взрывозащищенном исполнении (ATEX)
Техническая информация: http://www.siemens.de/lowvoltage/support.
Особенности
Малое потребление энергии приводит к дополнительным преимуществам
Обзор процесса энергоменеджмента
Мы предлагаем Вам уникальную возможность использования эффективного энергменеджмента на производстве – т.е. процесс, который используется для оптимизации расхода энергии. Мы делим энергоменеджмент на три отдельные фазы: идентификация, оценка и внедрение, при этом мы обеспечиваем Вас необходимым аппаратным и программным обеспечением в каждой фазе процесса.
Более подробно об энергоэффективности нового SIRIUS см. http://www.siemens.de/sirius/energiesparen).
Автоматические выключатели 3RV2 для задач энергоэффективности обладают следующими свойствами:
- Меньший уровень рассеиваемой мощность за счет применения новой технологии изготовления биметаллических пластин
- Уменьшены потери энергии
- Меньшее воздействие на нагрев шкафай управления
- Можно использовать меньший по размер шкаф управления с естественным охлаждением
