SIMATIC IPC677D
- Заказные данные (7)
- Аксессуары (10)
- Информационные материалы
Информационные материалы
SIMATIC HMI IPC677C

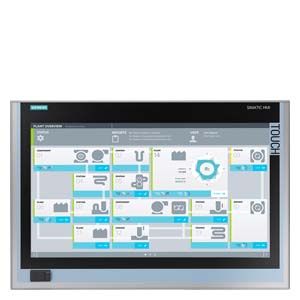

SIMATIC HMI IPC677D: Панельный PC – с максимумом производительности, функциональности и возможностей расширения
Прочная конструкция:
Этот ПК устойчив к самым жестким механическим воздействиям и надежен в работе.- Компактная конструкция
- Высокая степень защиты инвестиций
- Возможность быстрого встраивания
- Варианты передней панели:
- 15" , 19" и 22" TFT Touch
- 15" , 19" и 22" TFT Multitouch
Область применения
Панельный ПК SIMATIC Panel PC 677D сконструирован с возможностью установки и использования непосредственно на оборудовании. Благодаря минимальной глубине монтажа, составляющей только 105/130 мм, он может использоваться также в ограниченных пространстве.
Этот ПК может использоваться в автоматизации производства, а также в автоматизации технологических процессов и может монтироваться в шкафах управления, пультах управления, в 19-дюймовых корпусах или стойках и на траверсах.
Благодаря современным процессорам Intel, возможна одновременная работа задач управления и визуализации.
Благодаря слоту PCIe (x16), поддерживаются новые платы PCI express (PCIe) (x1, x4 и x8).
Имеется встроенная энергонезависимая память NV-RAM для поддержки WinAC RTX, а также опционные интерфейсы PROFIBUS или PROFINET (IRT capability).
Панельный ПК SIMATIC является идеальной платформой для автоматизации на основе ПK:
- для визуализации на основе ПК с помощью SIMATIC WinCC flexible
- более сложные решения с использованием визуализации процессов с помощью SIMATIC WinCC
- управление на основе ПК с использованием SIMATIC WinAC Software PLC
Фирма Siemens предлагает полный набор стандартных блоков компонентов автоматизации, которые в полной мере сконструированы для взаимодействия.
Вместе с панельными ПК SIMATIC могут быть заказаны пакеты человеко-машинного интерфейса SIMATIC с WinCC flexible или WinCC по более низкой цене (см. Комплектные системы человеко-машинного интерфейса SIMATIC).
Дизайн
SIMATIC HMI IPC677D состоит из системного блока и операторской панели.
Components of the computer unit:
- Прочный металлический корпус, устойчивый к вибрациям и ударам, обладающий высокой электромагнитной совместимостью
- Процессор:
- Intel Celeron o G1820TE 2.2 ГГц , 2 ядра
- Intel Core i3-4330TE 2.4 ГГц, 2 ядра, 4 потока
- Intel Xeon E3-1268LV3 2.3 ГГц, 4 ядра, 8 потоков
- Оперативная память в базовой конфигурации: 2 GB
- 3.5" SATA жесткий диск: ≥ 250 Гбайт;
этот специальный гасящий вибрации жесткий диск обеспечивает надежную работу даже при очень большой механической нагрузке - Интегрированный в процессор контроллер графики (Intel Graphics Media Accelerator)
- Интерфейсы:
- 2 x 10/100/1000 Ethernet
- PROFIBUS DP/MPI встроенный, изолированный, CP5611-совместимый
- PROFINET (IRT-capable), 3-порта, переключаемые, CP1616-совместимые
- 4 x USB 3.0 порта
- 1 x последовательный порт V.24 (9-pin)
- Энергонезависимая память:
- 2 МБ NVRAM, может быть использована с WinAC RTX
- Свободные слоты для расширения:
- 2 x PCI (слоты с фиксацийе плат)
- 1 x слот для карт CF
- Блок питания: 110/230 В пер.тока (с автонастройкой), 50/60 Гц или 24 В пост. тока
- DVI-I интерфейс для подключения дополнительного монитора (DVI или VGA), например встраиваемого монитора Flat Panel
Опционные дополнительные компоненты:
- Расширение оперативной памяти до 4, 8, 16 Гб или 8, 16 Гб с поддержкой ECC
- SATA жесткий диск ≥ 500 Гб
- Модуль из двух жестких дисков SATA 320 Гбайт, сконфигурированных как один диск или RAID1
- 240 ГБ SSD (твердотельный диск)
- Внутренний слот карт CF (вместо жесткгого диска)
- Привод DVD±RW±R combo
- 1 x PCIe x16 / 1 x PCI вместо 2 x PCI слотов (с фиксаторами карт)
- Конфигурации с предустановленной операционной системой Windows 7 Ultimate 32 или 64 бит
Компоненты для операторской панели:
Операторские панели доступны в следующих вариантах:
15" Touch или Multitouch
- 15.1" TFT цветной дисплей, 1280 x 800 пикселей (XGA)
- Резистивный аналоговый сенсорный экран
19" Touch или Multitouch
- 15" TFT цветной дисплей, 1366 x 768 (XGA)
- Резистивный аналоговый сенсорный экран
22" Touchили Multitouch
• 22" TFT цветной дисплей, 1920 x 1080 пикселей (SXGA)
• Резистивный аналоговый сенсорный экран
Блоки управления оператора характеризуются наличием переднего порта USB 2.0 для подключения внешних периферийных устройств, таких как мышь или клавиатура. Они удовлетворяют требованиям степени защиты IP65 и NEMA 4. Все блоки управления оператора имеются также в варианте без переднего порта USB.
Вычислительный блок подключается через соединительный кабель, присоединяемый к блоку управления оператора сзади.Распределенная конфигурация
Распределенная конфигурация может быть осуществлена с SIMATIC Box IPC627C и монитором SIMATIC Flat Panel. Монитор может быть расположен на расстоянии до 30 м от системного блока без потери функциональности (включая USB интерфейсы). Мониторы Flat Panel доступны в различных вариантах, как просто дисплеи, так и с сенсорным или клавиатурным управлением.
Дополнительные компоненты
SIMATIC IPC DiagMonitor
- Программное обеспечение диагностики, аварийной сигнализации для раннего обнаружения и диагностики проблем ПК
- Всеобъемлющий контроль температуры, вентилятор, жесткие диски (SMART), сторожевое устройство, контроль заряда BIOS батарейки
- Счетчик часов рабочего времени для профилактического обслуживания
- Встроенные функции регистрации, обширные текстовые сообщения, помощь в режиме онлайн (английский/немецкий)
- Возможность общесетевого контроля через SNMP и интерфейс OPC
- Встроенный веб-сервер для контроля через сеть с помощью веб-браузера
SIMATIC IPC Image & Partition Creator
- Программное инструментальное средство для превентивного копирования содержимого жестких дисков
- Быстрое и аккуратное воcстановление системы и данных в разделах жесткого диска; пользовательское программное обеспечение и специальные установки полностью восстанавливаются
SIMATIC IPC Service USB FlashDrive
- Программный инструмент для настройки разделов жестких дисков
- Мобильный носитель данных для сохранения данных
- Предустановленный пакет Image & Partition Creator V3.0
- Ультра-компактный и надежный
SIMATIC IPC USB FlashDrive
- Мобильный носитель данных для SIMATIC PC/PG
- Быстрый перенос данных (USB 2.0) и высокая емкость носителя
- Ультра-компактный и надежный
Industrial USB Hub 4
UС помощью Industrial Hub 4 устройства через USB может подключаться и эксплуатироваться без открытия дверцы шкафа управления.
- Промышленный USB 2.0 хаб, защита спереди IP65
- Монтаж в дверце шкафа управления или на стандартной (DIN) профильной рейке
- Смотровое окно и светодиоды для каждого из четырех интерфейсов
Примечание:
Для дальнейшей информации, смотрите раздел "Expansion components".
Функции
Функции диагностики
- Встроенные настраиваемые функции контроля (исполнение программы (сторожевое устройство), температура внутри корпуса, скорость вентилятора)
- Расширенная диагностика и передача сообщений по Ethernet, e-mail, SMS и для прямой подачи в программное обеспечение SIMATIC через OPC (опционно с SIMATIC PC DiagMonitor)
- RAID1 для автоматического дублированного копирования данных на два жестких диска SATA
Интеграция
Встроенные интерфейсы:
- Ethernet
Встроенные интерфейсы Ethernet (10/100/1000 Мбит/с) могут быть использованы для передачи информации и для обмена данными с программируемыми контроллерами, такими как SIMATIC S7 (с помощью пакета программ "SOFTNET S7"). - PROFIBUS
Изолированный интерфейс PROFIBUS (12 Мбит/с) может использоваться для подключения децентрализованных полевых устройств или для подключения к SIMATIC S7 (с помощью программных пакетов "SOFTNET для PROFIBUS"). - PROFINET
Три порта PROFINET (IRT-enabled) могут использоваться для подсоединения распределенной периферии, контроллеров SIMATIC S7 и проводов. Порты с встроенным хабом совместимы с платой CP1616 и поддерживают как динейную, так и древовоидную топологию сети (WinAC RTX начиная с Version 2008).Альтернативно эти интерфейсы могут использоваться как и стандартные интерфейсы в операционной системе Windows. - Другие интерфейсы
Для подключения дополнительных устройств ввода-вывода имеются 2 запасных слота для модулей PCI или, альтернативно, для 1 x PCI и 1 x PCIe 16x ( x1, x4 или x8) , а также интерфейс для CF карт, 5 интерфейсов USB 2.0 (Universal Serial Bus - универсальная последовательная шина) и один последовательный интерфейс.
Чертеж
Все размеры в мм. Размеры монтажного выреза приведены в разделе Technical data.
Операторская панель и все устройство в целом
Замечание:
Все размеры приведены без учета зазоров крепления винтов.
Operating units
IPC 677G
H
J
K
L
M
N
Touch devices
- 12"
289
271
141
11
53
369
71
- 15"
289
271
138
11
24
367
42
- 19"
378
271
147
11
18
376
36
Key devices
- 12"
289
271
122
11
42
351
59
- 15"
324
271
141
11
31
370
48
Монтажный вырез
Размеры панели
Монтажный вырез
Ш
В
Ш+1
В+1
Глубина
Touch devices
- 12"
400
310
368
290
51
- 15"
483
310
450
290
55
- 19"
483
400
450
380
57
Key devices
- 12"
483
310
450
290
- 15"
483
355
450
3211)
1) Дополнительно: два выреза 25 x 5 мм сверху клавиатуры для вставляемых полосок с маркировкой клавиш.
Особенности
- Чрезвычайно высокая промышленная совместимость благодаря надежной конструкции, приспособленной для работы при наличии высокой вибрации и ударных нагрузках
- Высокий уровень надежности капиталовложений благодаря гарантированному наличию запасных частей для всех компонентов (в течение 5 лет по окончании активных продаж)
- Великолепная преемственность компонентов для концепций машин с большим сроком службы без затрат на новое проектирование
- Экономия времени и затрат благодаря удобной для обслуживания конструкции оборудования:
- операторская панель и системный блок могут быть легко разъединены для быстрой замены компонент или последующего расширения
- интерфейсы USB 2.0 на передней панели и сзади для быстрого и легкого подключения дополнительной периферии
- Высокий уровень промышленных функциональных возможностей благодаря встроенным интерфейсам PROFIBUS DP/MPI и 2-х гигабитным интерфейсам Ethernet
- 250 Гб или 500 Гб SATA жесткие диски (конфигурируемые как одиночные диски или в составе RAID1)
- 240 Гб твердотельный диск SSD для высокоскоростного доступа к данным
- Сокращение времен простоя благодаря высокому коэффициенту готовности системы
- Минимизация энергопотребления благодаря поддержке запуска по сети (Wake-On-LAN), отключения или кменьшения яркости дисплея во время работы, и использованию компонент для ноутбуков
- Эффективная самодиагностика (SIMATIC IPC DiagMonitor или DiagBase):
Решения для резервного сохранения данных - Составная часть системы комплексной автоматизации (TIA):
Увеличение производительности, сокращение расходов на проектирование, сокращение расходов в течение жизненного цикла
Технические данные
Artikelnummer
6AV7260-0....-....
6AV7260-2....-....
6AV7260-4....-....
SIMATIC IPC677D, 15" TOUCH
SIMATIC IPC677D, 22" TOUCH
SIMATIC IPC677D, 19" MULTI-TOUCH
Produkttyp-Bezeichnung
PC-Konfiguration
Grafikkarte
Intel HD Graphics Controller P4600 GT2 (Xeon, Core i3); Intel HD Graphics Controller (Celeron)
Intel HD Graphics Controller P4600 GT2 (Xeon, Core i3); Intel HD Graphics Controller (Celeron)
Intel HD Graphics Controller P4600 GT2 (Xeon, Core i3); Intel HD Graphics Controller (Celeron)
Chipsatz
Intel DH82C226 PCH
Intel DH82C226 PCH
Intel DH82C226 PCH
Touchbedienung
● Ausführung als Multitouchscreen
Ja; projektiv-kapazitiv
Aufbauart/Montage
Aufbauform
Panel PC, Einbaugerät
Panel PC, Einbaugerät
Panel PC, Einbaugerät
Hochkanteinbau (Porträtformat) möglich
Ja
Ja
Ja
maximal zulässiger Einbauwinkel +/-
20°
20°
20°
Versorgungsspannung
Spannungsart der Versorgungsspannung
AC 100V / 240V (autorange) 50/60 Hz; optional DC 24V
AC 100V / 240V (autorange) 50/60 Hz; optional DC 24V
AC 100V / 240V (autorange) 50/60 Hz; optional DC 24V
Prozessor
Prozessortyp
Celeron G1820TE (2C/2T, 2,2 GHz, 2 MB Cache); Core i3-4330TE (2C/4T, 2,4 GHz, 4 MB Cache, VT-x); Xeon E3-1268Lv3 (4C/8T, 2,3 (3,3) GHz, 8 MB Cache, VT-d, AMT)
Celeron G1820TE (2C/2T, 2,2 GHz, 2 MB Cache); Core i3-4330TE (2C/4T, 2,4 GHz, 4 MB Cache, VT-x); Xeon E3-1268Lv3 (4C/8T, 2,3 (3,3) GHz, 8 MB Cache, VT-d, AMT)
Celeron G1820TE (2C/2T, 2,2 GHz, 2 MB Cache); Core i3-4330TE (2C/4T, 2,4 GHz, 4 MB Cache, VT-x); Xeon E3-1268Lv3 (4C/8T, 2,3 (3,3) GHz, 8 MB Cache, VT-d, AMT)
Laufwerke
Optische Laufwerke
optional: DVD±R±RW-Combolaufwerk; rückseitig, seitlich bedienbar
optional: DVD±R±RW-Combolaufwerk; rückseitig, seitlich bedienbar
optional: DVD±R±RW-Combolaufwerk; rückseitig, seitlich bedienbar
Festplatte
3,5" SATA ≥ 250 Gbyte, optional ≥ 500 Gbyte, optional: RAID1 2x 2,5" SATA ≥ 320 Gbyte, optional: Solid-State-Drive (SSD) ≥ 240 Gbyte; alle gehäuse-internen Festplatten-Laufwerke sind schwingungsgedämpft gelagert
3,5" SATA ≥ 250 Gbyte, optional ≥ 500 Gbyte, optional: RAID1 2x 2,5" SATA ≥ 320 Gbyte, optional: Solid-State-Drive (SSD) ≥ 240 Gbyte; alle gehäuse-internen Festplatten-Laufwerke sind schwingungsgedämpft gelagert
3,5" SATA ≥ 250 Gbyte, optional ≥ 500 Gbyte, optional: RAID1 2x 2,5" SATA ≥ 320 Gbyte, optional: Solid-State-Drive (SSD) ≥ 240 Gbyte; alle gehäuse-internen Festplatten-Laufwerke sind schwingungsgedämpft gelagert
SSD
Ja; ≥ 240 Gbyte optional
Ja; ≥ 240 Gbyte optional
Ja; ≥ 240 Gbyte optional
Speicher
Hauptspeicher
2 Gbyte bis 16 Gbyte DDR3 1600 DIMM, ECC optional
2 Gbyte bis 16 Gbyte DDR3 1600 DIMM, ECC optional
2 Gbyte bis 16 Gbyte DDR3 1600 DIMM, ECC optional
Hardware-Ausbau
Steckplätze
● freie Steckplätze
2x PCI oder 1x PCI & 1x PCIe (x16) oder 2x PCIe (x4, x16), Steckplätze mit Kartenniederhalter
2x PCI oder 1x PCI & 1x PCIe (x16) oder 2x PCIe (x4, x16), Steckplätze mit Kartenniederhalter
2x PCI oder 1x PCI & 1x PCIe (x16) oder 2x PCIe (x4, x16), Steckplätze mit Kartenniederhalter
Schnittstellen
PROFIBUS/MPI
optional onboard, potenzialgetrennt, max. 12 Mbit/s, keine Steckkarte erforderlich, CP 5622-kompatibel
optional onboard, potenzialgetrennt, max. 12 Mbit/s, keine Steckkarte erforderlich, CP 5622-kompatibel
optional onboard, potenzialgetrennt, max. 12 Mbit/s, keine Steckkarte erforderlich, CP 5622-kompatibel
serielle Schnittstelle
COM1: 1 x V.24 (RS232)
COM1: 1 x V.24 (RS232)
COM1: 1 x V.24 (RS232)
parallele Schnittstelle
optional LPT1
optional LPT1
optional LPT1
USB-Schnittstelle
4x USB 3.0 SuperSpeed
4x USB 3.0 SuperSpeed
4x USB 3.0 SuperSpeed
Anschluss für Tastatur/Maus
USB / USB
USB / USB
USB / USB
Videoschnittstellen
● Grafikschnittstelle
1x DVI-I; 1x DP V1.2
1x DVI-I; 1x DP V1.2
1x DVI-I; 1x DP V1.2
PROFINET IO
● Anzahl Schnittstellen PROFINET
3; optional
3; optional
3; optional
Industrial Ethernet
● Industrial-Ethernet-Schnittstelle
onboard, 2 x 10/100/1000 Mbit, RJ45, keine Steckkarte erforderlich
onboard, 2 x 10/100/1000 Mbit, RJ45, keine Steckkarte erforderlich
onboard, 2 x 10/100/1000 Mbit, RJ45, keine Steckkarte erforderlich
— 100 Mbit/s
Ja
Ja
Ja
— 1000 Mbit/s
Ja
Ja
Ja
Überwachungsfunktionen
Temperatur
Ja
Ja
Ja
Watchdog
Ja
Ja
Ja
Status LEDs
Ja
Ja
Ja
Lüfter
Ja
Ja
Ja
Überwachungsfunktion über Netzwerk
optional
optional
optional
EMV
Störfestigkeit gegen Entladen statischer Elektrizität
● Störfestigkeit gegen Entladen statischer Elektrizität
±6 kV Kontaktentladung nach IEC 61000-4-2; ±8 kV Luftentladung nach IEC 61000-4-2
±6 kV Kontaktentladung nach IEC 61000-4-2; ±8 kV Luftentladung nach IEC 61000-4-2
±6 kV Kontaktentladung nach IEC 61000-4-2; ±8 kV Luftentladung nach IEC 61000-4-2
Störfestigkeit gegen leitungsgebundene Störgrößen
● Störfestigkeit auf Versorgungsleitungen
±2 kV nach IEC 61000-4-4, Burst; ±1 kV nach IEC 61000-4-5, Surge symmetrisch; ±2 kV nach IEC 61000-4-5, Surge unsymmetrisch
±2 kV nach IEC 61000-4-4, Burst; ±1 kV nach IEC 61000-4-5, Surge symmetrisch; ±2 kV nach IEC 61000-4-5, Surge unsymmetrisch
±2 kV nach IEC 61000-4-4, Burst; ±1 kV nach IEC 61000-4-5, Surge symmetrisch; ±2 kV nach IEC 61000-4-5, Surge unsymmetrisch
● Störfestigkeit auf Signalleitungen >30m
±2 kV nach IEC 61000-4-5, Surge, Länge > 30 m
±2 kV nach IEC 61000-4-5, Surge, Länge > 30 m
±2 kV nach IEC 61000-4-5, Surge, Länge > 30 m
● Störfestigkeit auf Signalleitungen < 30m
±1 kV nach IEC 61000-4-4, Burst, Länge < 3 m; ±2 kV nach IEC 61000-4-4, Burst, Länge > 3 m
±1 kV nach IEC 61000-4-4, Burst, Länge < 3 m; ±2 kV nach IEC 61000-4-4, Burst, Länge > 3 m
±1 kV nach IEC 61000-4-4, Burst, Länge < 3 m; ±2 kV nach IEC 61000-4-4, Burst, Länge > 3 m
Störfestigkeit gegen Stoßspannungen (Surge)
● unsymmetrische Einkopplung
±2 kV nach IEC 61000-4-5, Surge unsymmetrisch
±2 kV nach IEC 61000-4-5, Surge unsymmetrisch
±2 kV nach IEC 61000-4-5, Surge unsymmetrisch
● symmetrische Einkopplung
±1 kV nach IEC 61000-4-5, Surge symmetrisch
±1 kV nach IEC 61000-4-5, Surge symmetrisch
±1 kV nach IEC 61000-4-5, Surge symmetrisch
Störfestigkeit gegen hochfrequente elektromagnetische Felder
● Störfestigkeit gegen Hochfrequenzeinstrahlung
10 V/m für 80 - 1000 MHz und 1,4 - 2 GHz, 80 % AM nach IEC 61000-4-3; 3 V/m für 2 - 2,7 GHz, 80 % AM nach IEC 61000-4-3; 10 V für 10 kHz - 80 MHz, 80 % AM nach IEC 61000-4-6
10 V/m für 80 - 1000 MHz und 1,4 - 2 GHz, 80 % AM nach IEC 61000-4-3; 3 V/m für 2 - 2,7 GHz, 80 % AM nach IEC 61000-4-3; 10 V für 10 kHz - 80 MHz, 80 % AM nach IEC 61000-4-6
10 V/m für 80 - 1000 MHz und 1,4 - 2 GHz, 80 % AM nach IEC 61000-4-3; 3 V/m für 2 - 2,7 GHz, 80 % AM nach IEC 61000-4-3; 10 V für 10 kHz - 80 MHz, 80 % AM nach IEC 61000-4-6
Störfestigkeit gegen Magnetfelder
● Störfestigkeit gegen Magnetfelder bei 50 Hz
100 A/m; nach IEC 61000-4-8
100 A/m; nach IEC 61000-4-8
100 A/m; nach IEC 61000-4-8
Emission von leitungsgebundenen und leitungsungebundenen Störungen
● Störaussendung über Netz-/Wechselstromleitungen
EN 61000-6-3, EN 61000-6-4, CISPR 22 Klasse B, FCC Klasse A
EN 61000-6-3, EN 61000-6-4, CISPR 22 Klasse B, FCC Klasse A
EN 61000-6-3, EN 61000-6-4, CISPR 22 Klasse B, FCC Klasse A
Schutzart und Schutzklasse
IP (frontseitig)
IP65
IP65
IP65
IP65 frontseitig
Ja
Ja
Ja
Schutzart IP
IP20
IP20
IP20
IP (rückseitig)
IP20
IP20
IP20
Normen, Zulassungen, Zertifikate
Zulassung
CE, cULus (508)
CE, cULus (508)
CE, cULus (508)
CE-Kennzeichen
Ja
Ja
Ja
UL-Zulassung
Ja
Ja
Ja
cULus
Ja
Ja
Ja
KC-Zulassung
Ja
Ja
Ja
EMV
CE, EN 61000-6-4:2007, EN 61000-6-2:2005
CE, EN 61000-6-4:2007, EN 61000-6-2:2005
CE, EN 61000-6-4:2007, EN 61000-6-2:2005
EN 61000-6-2
Ja
Ja
Ja
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● Umgebungstemperatur im Betrieb
+5 °C bis +45 °C im Vollausbau
+5 °C bis +45 °C im Vollausbau
+5 °C bis +45 °C im Vollausbau
● min.
5 °C
5 °C
5 °C
● max.
45 °C
45 °C
45 °C
Relative Luftfeuchte
● relative Luftfeuchte
Geprüft nach IEC 60068-2-78, IEC 60068-2-30: 5 % bis 80 % bei 25 °C (keine Betauung)
Geprüft nach IEC 60068-2-78, IEC 60068-2-30: 5 % bis 80 % bei 25 °C (keine Betauung)
Geprüft nach IEC 60068-2-78, IEC 60068-2-30: 5 % bis 80 % bei 25 °C (keine Betauung)
Schwingungen
● Schwingungsbelastung im Betrieb
Geprüft nach DIN IEC 60068-2-6: 10 Hz bis 58 Hz: 0,075 mm, 58 Hz bis 500 Hz: 9,8 m/s² (1g)
Geprüft nach DIN IEC 60068-2-6: 10 Hz bis 58 Hz: 0,075 mm, 58 Hz bis 500 Hz: 9,8 m/s² (1g)
Geprüft nach DIN IEC 60068-2-6: 10 Hz bis 58 Hz: 0,075 mm, 58 Hz bis 500 Hz: 9,8 m/s² (1g)
Schockprüfung
● Schockbelastung im Betrieb
Geprüft nach DIN IEC 60068-2-29: 50 m/s² (5g), 30 ms, 100 Schocks
Geprüft nach DIN IEC 60068-2-29: 50 m/s² (5g), 30 ms, 100 Schocks
Geprüft nach DIN IEC 60068-2-29: 50 m/s² (5g), 30 ms, 100 Schocks
Betriebssysteme
Betriebssystem
Windows 7 Ultimate 32 bit / 64 bit, SP1, Multi Language; Windows Embedded Standard 7 P SP1, 32 bit, englisch auf 80 GB SSD
Windows 7 Ultimate 32 bit / 64 bit, SP1, Multi Language; Windows Embedded Standard 7 P SP1, 32 bit, englisch auf 80 GB SSD
Windows 7 Ultimate 32 bit / 64 bit, SP1, Multi Language; Windows Embedded Standard 7 P SP1, 32 bit, englisch auf 80 GB SSD
vorinstalliertes Betriebssystem
Ja
Ja
Ja
● Windows 7
Ja; Ultimate 32 bit oder 64 bit
Ja; Ultimate 32 bit oder 64 bit
Ja; Ultimate 32 bit oder 64 bit
ohne Betriebssystem
Ja
Ja
Ja
Software
SIMATIC Software
Optional im Package mit SIMATIC WinCC, WinCC flexible oder WinAC RTX
Optional im Package mit SIMATIC WinCC, WinCC flexible oder WinAC RTX
Optional im Package mit SIMATIC WinCC, WinCC flexible oder WinAC RTX
Maße
Breite der Gehäusefront
415 mm
560 mm
483 mm
Höhe der Gehäusefront
310 mm
380 mm
337 mm
Einbauausschnitt/Gerätetiefe (B x H x T)
396 mm x 291 mm x 112 mm
542 mm x 362 mm x 112 mm
465 mm x 319 mm x 112 mm
Дальнейшая информация
Дополнительная информация доступна в Интернете по адресу:
http://www.siemens.com/simatic-panel-pc
Примечание
Если Вам нужна особая модификация или расширение описанных здесь продуктов, обратитесь к разделу "Customized products". Там имеется информация о дополнительных, обычно имеющихся в наличии продуктах для отдельных отраслей промышленности, а также о возможностях модификации и адаптации стандартных продуктов по техническим требованиям заказчика.
