SIMATIC HMI IPC277D

Заказные данные
(6)
Аксессуары
(1)

Информационные материалы

Панельные компьютеры SIMATIC HMI IPC277D предназначены для несложных задач управления и визуализации

Предлагается большая гибкость в выборе промышленных широкоформатных дисплеев
Дисплеи от 7" до 12"
Высокое разрешение, широкий угол обзора, и регулируемая в 100% диапазоне подсветка для яркого дисплея с оптимизированным потреблением энергии
Не требующие обслуживания благодаря использованию CompactFlash или SSD не требующих работы вентиляторов при температуре внешней среды до 50 °C
Максимальная промышленная функциональность благодаря наличию энергонезависимой памяти
Готовые к использованию конфигурации с предустановленными пакетами для визуализации и управления

Доступны конфигурации со следующими панелями:

7" Touch
9" Touch
12" Touch
15" / 19" будут доступны вскоре
Все мониторы широкоформатные

Область применения

Промышленный панельный компьютер SIMATIC HMI IPC277D является компактным, с малым потреблением энергии панельным ПК с сенсорным экраном размером диагонали 7" и более. Сердцем компьютера SIMATIC HMI IPC277D служит высокопроизводительный процессор Intel Atom последнего поколения. Эти компьютеры, так называемые Nanopanel PC, разработаны для непрерывной 24-часовой работы в течении суток в условиях повышенной температуры, ударных, вибрационных нагрузках и удовлетворяющий требованиям электромагнитной совместимости и могут применяться для следующих задач:

Простые задачи визуализации и управления, например на оборудовании, транспортных системах и в системах передачи энергии.
Сбор, обработка и визуализация данных
Все приложения для управления оборудованием созданные в C/C++ или с WinAC/WinCC RT Advanced и требующие для основы промышленный компактный ПК
Дополнительно может применяться в кораблестроении, автоматизации зданий, автоматизации складов и логистике

Спектр приложений простирается от полностью интегрирванных с TIA, таких WinAC, до пользовательских приложений автоматизации написанных на C/C++ и специфических операционных системах. Для приложений, которым требуется операционная система Windows XP Professional, доступна Windows XP Professional Multi-Language установленная на твердотельном диске SSD.

Панельные компьютеры SIMATIC HMI IPC277D могут использоваться с предустановленными пакетами WinCC RT Advanced и/или с WinAC RTX 2010/F как готовые к использованию системы с привлекательной ценой.

Дизайн

Панельный компьютер HMI IPC277D представляет собой компактное устройство с функциями визулизации и управления на компьютерной основе.

Системный блок:

Промышленный металлический корпус устойчивый к ударным воздействиям и вибрации, с защитой от электромагнитных воздействий
Конфигурации процессор /оперативная память:
- Intel Atom E640 1.0 ГГц, 1 ГБ RAM
- Intel Atom E660 1.3 ГГц, 2 ГБ RAM будет доступно вскоре
Интерфейсы (доступные с одной стороны):
- 2 x порта LAN 10/100/1000 Mbit/s Ethernet (RJ45)
- 3 x высокоскоростных интерфейса USB V2.0
- 1 x COM1 (RS232)
Полевая сеть
- PROFINET Realtime с интерфейсом Standard Ethernet
Энергонезависимая память
- 512 KB энергонезависимая память (MRAM), из которых 128 КБ для сохранения во время внезаного отключения питания (опция)
Изолированный блок питания: 24 В DC (от 20.4 до 28.8 В)
Привода:
- привод CF карт (доступный для замены): 2 ГБ, 4 ГБ или 8 ГБ
- твердотельный диск SSD 50 ГБ (SLC technology)
Установленные операционные системы:
- Windows XP Embedded Standard 2009
- Windows XP Professional Multi-Language
- Windows Embedded Standard 7 / Windows 7 доступные вскоре

Компоненты операторского управления:

Возможны следующие варианты операторских панелей:

7" Touch

цветной дисплей 7" TFT, 800 x 480 пикселей
резистивный аналоговый сенсорный экран

9" Touch

цветной дисплей 9" TFT, 800 x 480 пикселей
резистивный аналоговый сенсорный экран

12" Touch

цветной дисплей 12" TFT, 1280 x 800 пикселей
резистивный аналоговый сенсорный экран

15" / 19" Touch будут доступны вскоре

SIMATIC HMI IPC277D bundles: HMI, RTX, RTX F и HMI/RTX

Готовые решения с функциями HMI, RTX, RTX F и HMI/RTX (программные пакеты установлены и сконфигурированы) для задач визуализации и управления на основе пакетов WinCC RT Advanced и WinAC RTX 2010 /F.

Быстрое началльное решение для задач Embedded Automation
HMI: пакет SIMATIC WinCC RT Advanced установлен и готов к работе
RTX: пакет SIMATIC WinAC RTX 2010 установлен и готов к работе
RTX F: пакет SIMATIC WinAC RTX 2010 F установлен и готов к работе
HMI/RTX (F): пакеты SIMATIC WinCC RT Advanced и SIMATIC WinAC RTX 2010(F) установлены и готовы к работе
PROFINET (RT) сконфигурирован для работы в среде SIMATIC
Конфигурирование и программирование в SIMATIC WinCC Engineering System и SIMATIC STEP 7 по Industrial Ethernet
Гибкость среды автоматизации на основе PC
Открытость для дополнительных приложений PC
Подключение USB устройств
Использование WinAC ODK с SIMATIC WinAC RTX
Сохранение данных WinAC RTX без использования источника бесперебойного питания (UPS)

Компоненты расширения

SIMATIC IPC DiagMonitor

программные пакеты PC для диагностики/вывода сообщений о проблемах PC
Подробное наблюдение за температурой, сторожевой таймер
Подсчет времени работы оборудования для превентивного обслуживания
Встроенные функции ведения журнала событий, помощь на (English/German)
Возможен мониторинг по SNMP и OPC интерфейсам

SIMATIC IPC Image & Partition Creator

Программный пакет для превентивного копирования содержимого носителей информации (CF карт, SSD)
Высокоскоростное восстановление системы и данных раздела с побитовой точностью; пользовательское программное обеспечение также копируется
Программный пакет для перенастройки размеров разделов дисков

SIMATIC IPC Service USB FlashDrive

Мобильное устройство для сохранения/восстановления данных
Установленный пакет Image & Partition Creator V3.1
Ультракомпактность и промышленное исполнение

Замечание:

Смотрите для дальнейшей информации "Expansion components".

Функции

DiagBase: встроенные, настраиваемые функции мониторинга (выполнение программ/сторожевой таймер, температура внутри корпуса, диагностика CF карт подобно S.M.A.R.T для жестких дисков)
Расширенная диагностика/сообщения по Ethernet, e-mail, SMS и прямая передача данных в программное обеспечение SIMATIC по OPC (опция SIMATIC PC DiagMonitor)

Интеграция

Встроенные итерфейсы:

Ethernet
Два встроенных интерфейса Ethernet (10/100/1000 Мбит/с, с функциями teaming) могут быть использованы для IT коммуникаций и обмена данными с программируемыми контроллерами такими как SIMATIC S7 (с пакетом "SOFTNET S7").
PROFINET
Интерфейс PROFINET может быть использован для подключения распределенной периферии или контроллеров (PROFINET RT на стантартном Ethernet).

Чертеж

SIMATIC HMI IPC277D 7" version

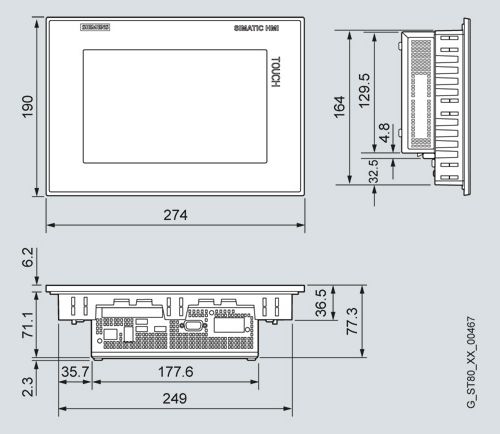

SIMATIC HMI IPC277D 9" version

SIMATIC HMI IPC277D 12" version

Особенности

SIMATIC HMI IPC277D

Промышленные дисплеи с широкоформатным экраном (Сенсорные) размером 7" / 9" / 12"
- Высокое разрешение, 16 миллионов цветов, большой угол обзора, регулируемая подсветка экрана в диапазоне от 0 до 100% (также для оптимизации энергопотребления)
- Единая концепция передних панелей (Panel PC, Comfort Panels)
- Работа без вентиляторов при температурах внешней среды до 50 °C.
- Компьютеры с размером дисплея 15 и 19" и интерфейсом USB на панели будут доступны позднее

Высокая производительность при низком потреблении энергии

Технология процессоров Intel Atom серии E6xx оптимизированными для малого энергопотребления
Включение по сети Ethernet для удаленного управления
Поддержка функций Sleep States/SpeedStep -> (динамическое потребление энергии в зависимости от требуемой производительности)
Технология виртуализации Intel VT-x

Высокая промышленная функциональность и гибкость для применения во встраиваемых решениях

Гибкая концепция используемых носителей информации: CompactFlash или твердотельный диск SSD
2 порта Gbit Ethernet (с функциями teaming); PROFINET с RT функциональностью (по стандартному Ethernet)
3 высокоскоростных порта USB 2.0
1 порт RS232
Готовые к работе конфигурации с программными пакетами WinAC RTX2010 (F) и/или WinCC RT Advanced (опции)
512 КБ энергонезависимой памяти (MRAM), из которой 128 КБ могут быть использованы для сохранения данных во время внезапного выключения (опция)

Высокая степень надежности для уменьшения потенциальных сбоев

Не требуется обслуживание вследствии отсутствия вращающихся компонент (вентилятор, жесткий диск)
Работа без батарейки даже для энергонезависимой памяти (синхронизация времени по сети)
Эффективная самодиагностика благодаря предустановленному программному пакету SIMATIC IPC DiagBase

Высокая степень защиты инвестиций

Доступность запчастей в течении продолжительного времени: период сервиса и поддержки составляет 8 – 10 лет после начала поставок

Технические данные

Order number		6AV7881-.A.0.-...0
		SIMATIC IPC277D
Product type designation
Installation type/mounting
maximum permissible installation angle +/-		45°
Processor
Processor type		Intel Atom E6x0
Drives
Optical drives		possible as external drive via USB
Hard disk		CF or SSD
Memory
Main memory		1 GB to 2 GB
Data areas and their retentivity
retentive data area in total (incl. times, counters, flags), max.		128 kbyte
Interfaces
serial interface		COM1 (RS232)
USB port		Yes
Connection for keyboard/mouse		USB / USB
Industrial Ethernet
● Industrial Ethernet interface		2 x Fast Ethernet
— 100 Mbps		Yes
— 1000 Mbps		Yes
Monitoring functions
Temperature		Yes
Watchdog		Yes
Degree and class of protection
Front		IP65 (at front)
IP (at the front)		65
Standards, approvals, certificates
Approval		CE, cULus (508)
CE mark		Yes
Marine approval
● Germanischer Lloyd (GL)		Yes; 7", 9", 12"
● American Bureau of Shipping (ABS)		Yes; 7", 9", 12"
● Bureau Veritas (BV)		Yes; 7", 9", 12"
● Det Norske Veritas (DNV)		Yes; 7", 9", 12"
● Lloyds Register of Shipping (LRS)		Yes; 7", 9", 12"
Ambient conditions
Ambient temperature in operation
● Min.		0 °C
● max.		50 °C; 19": max. 45 °C
Vibrations
● Vibration load in operation		Tested to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm, 58 Hz to 200 Hz: 9.8 m/s² (1 g)
Shock testing
● Shock loading in operation		Tested according to IEC 60068-2-27, IEC 60068-2-29: half-sine: 50 m/s2 (5 g), 30 ms, 100 shocks per axis
Operating systems
Pre-installed operating system
● Windows XP Prof.		Yes
Software
SIMATIC Software		Optionally with pre-installed software bundle SIMATIC WinCC RT Advanced / WinAC RTX

Order number	6AV7881-1A.0.-...0	6AV7881-2A.0.-...0	6AV7881-3A.0.-...0	6AV7881-4A.0.-...0	6AV7881-5A.0.-...0
	SIMATIC IPC277D, 7" TOUCH	SIMATIC IPC277D, 9" TOUCH	SIMATIC IPC277D, 12" TOUCH	SIMATIC IPC277D, 15" TOUCH	SIMATIC IPC277D, 19" TOUCH
Product type designation
Operator control and monitoring
Accessory components	Touch protective foil	Touch protective foil	Touch protective foil	Touch protective foil	Touch protective foil
Display
Screen diagonal	7 in	9 in	12 in	15 in	19 in
Resolution (pixels)
● Resolution (WxH in pixel)	800 x 480	800 x 480	1280 x 800	1280 x 800	1366 x 768
General features
● Front panel	7" TFT Touch	9" TFT Touch	12" TFT Touch	15" TFT Touch	19" TFT Touch
Backlighting
● MTBF backlighting (at 25 °C)	80 000 h	80 000 h	80 000 h	80 000 h	80 000 h
Control elements
Input device
● Mouse, at front	No	No	No	No	No
Keyboard
● Function keys	No	No	No	No	No
● Numeric/alphabetical input
— Alphanumeric keyboard	No	No	No	No	No
Touch operation
● Design as touch screen	Yes	Yes	Yes	Yes	Yes
Installation type/mounting
central design	Yes	Yes	Yes	Yes	Yes
Distributed design	No	No	No	No	No
Mounting in portrait format possible	Yes	Yes	Yes	Yes	Yes
maximum permissible installation angle +/-	45°	45°	45°	45°	45°
Power losses
Power loss in full configuration	26.4 W	31.2 W	31.2 W	42 W	45 W
Processor
Processor type	Intel Atom E6x0	Intel Atom E6x0	Intel Atom E6x0	Intel Atom E6x0	Intel Atom E6x0
Drives
Optical drives	possible as external drive via USB	possible as external drive via USB	possible as external drive via USB	possible as external drive via USB	possible as external drive via USB
Hard disk	CF or SSD	CF or SSD	CF or SSD	CF or SSD	CF or SSD
Memory
Main memory	1 GB to 2 GB	1 GB to 2 GB	1 GB to 2 GB	1 GB to 2 GB	1 GB to 2 GB
Data areas and their retentivity
retentive data area in total (incl. times, counters, flags), max.	128 kbyte	128 kbyte	128 kbyte	128 kbyte	128 kbyte
Interfaces
serial interface	COM1 (RS232)	COM1 (RS232)	COM1 (RS232)	COM1 (RS232)	COM1 (RS232)
USB port	Yes	Yes	Yes	Yes	Yes
Connection for keyboard/mouse	USB / USB	USB / USB	USB / USB	USB / USB	USB / USB
Industrial Ethernet
● Industrial Ethernet interface	2 x Fast Ethernet	2 x Fast Ethernet	2 x Fast Ethernet	2 x Fast Ethernet	2 x Fast Ethernet
— 100 Mbps	Yes	Yes	Yes	Yes	Yes
— 1000 Mbps	Yes	Yes	Yes	Yes	Yes
Monitoring functions
Temperature	Yes	Yes	Yes	Yes	Yes
Watchdog	Yes	Yes	Yes	Yes	Yes
Degree and class of protection
Front	IP65 (at front)	IP65 (at front)	IP65 (at front)	IP65 (at front)	IP65 (at front)
IP (at the front)	65	65	65	65	65
Standards, approvals, certificates
Approval	CE, cULus (508)	CE, cULus (508)	CE, cULus (508)	CE, cULus (508)	CE, cULus (508)
CE mark	Yes	Yes	Yes	Yes	Yes
Marine approval
● Germanischer Lloyd (GL)	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"
● American Bureau of Shipping (ABS)	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"
● Bureau Veritas (BV)	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"
● Det Norske Veritas (DNV)	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"
● Lloyds Register of Shipping (LRS)	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"	Yes; 7", 9", 12"
Ambient conditions
Ambient temperature in operation
● Min.	0 °C	0 °C	0 °C	0 °C	0 °C
● max.	50 °C; 19": max. 45 °C	50 °C; 19": max. 45 °C	50 °C; 19": max. 45 °C	50 °C; 19": max. 45 °C	50 °C; 19": max. 45 °C
Vibrations
● Vibration load in operation	Tested to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm, 58 Hz to 200 Hz: 9.8 m/s² (1 g)	Tested to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm, 58 Hz to 200 Hz: 9.8 m/s² (1 g)	Tested to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm, 58 Hz to 200 Hz: 9.8 m/s² (1 g)	Tested to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm, 58 Hz to 200 Hz: 9.8 m/s² (1 g)	Tested to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm, 58 Hz to 200 Hz: 9.8 m/s² (1 g)
Shock testing
● Shock loading in operation	Tested according to IEC 60068-2-27, IEC 60068-2-29: half-sine: 50 m/s2 (5 g), 30 ms, 100 shocks per axis	Tested according to IEC 60068-2-27, IEC 60068-2-29: half-sine: 50 m/s2 (5 g), 30 ms, 100 shocks per axis	Tested according to IEC 60068-2-27, IEC 60068-2-29: half-sine: 50 m/s2 (5 g), 30 ms, 100 shocks per axis	Tested according to IEC 60068-2-27, IEC 60068-2-29: half-sine: 50 m/s2 (5 g), 30 ms, 100 shocks per axis	Tested according to IEC 60068-2-27, IEC 60068-2-29: half-sine: 50 m/s2 (5 g), 30 ms, 100 shocks per axis
Operating systems
Pre-installed operating system
● Windows XP Prof.	Yes	Yes	Yes	Yes	Yes
Software
SIMATIC Software	Optionally with pre-installed software bundle SIMATIC WinCC RT Advanced / WinAC RTX	Optionally with pre-installed software bundle SIMATIC WinCC RT Advanced / WinAC RTX	Optionally with pre-installed software bundle SIMATIC WinCC RT Advanced / WinAC RTX	Optionally with pre-installed software bundle SIMATIC WinCC RT Advanced / WinAC RTX	Optionally with pre-installed software bundle SIMATIC WinCC RT Advanced / WinAC RTX
Dimensions
Operator control unit (W x H) in mm	214 mm x 158 mm	274 mm x 190 mm	330 mm x 241 mm	415 mm x 310 mm	483 mm x 337 mm
● Operator panel width	214 mm	274 mm	330 mm	415 mm	483 mm
● Operator panel height	158 mm	190 mm	241 mm	310 mm	337 mm
Install. dimensions, centralized design (W x H x D without optical drive) in mm
● Width	197 mm	251 mm	310 mm	395 mm	464 mm
● Height	141 mm	166 mm	221 mm	290 mm	318 mm
● Depth	71 mm	71 mm	66 mm	73 mm	73 mm
Mounting cutout/device depth (W x H x T)	197 mm x 141 mm x 71 mm	251 mm x 166 mm x 71 mm	310 mm x 221 mm x 66 mm	395 mm x 290 mm x 73 mm	464 mm x 318 mm x 73 mm
Weights
Panel PC in central design, approx.	1.5 kg	1.9 kg	2.75 kg	4 kg	5.7 kg

Дальнейшая информация

Дополнительная информация может быть найдена в Интернете по адресу:

http://www.siemens.com/simatic-panel-pc
